UM-2KS40/16AIO/RS/SO225 - Module d'entrée/sortie

2319838

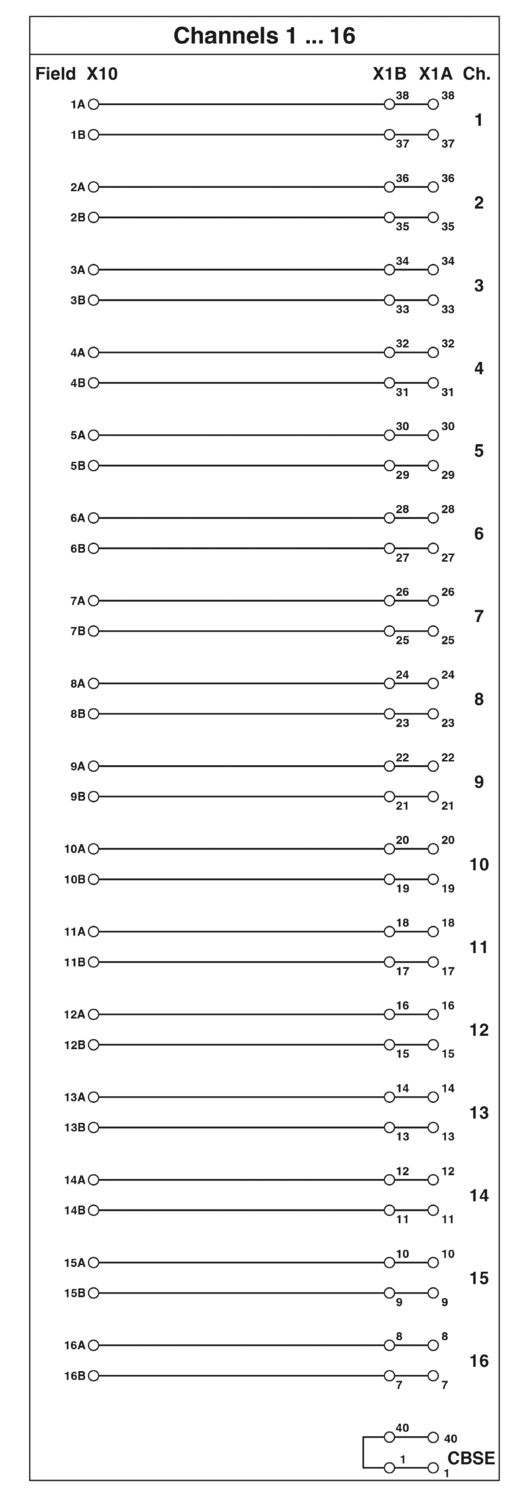

Module d'entrée analogique à 16 canaux et module de sortie analogique à 8 canaux avec raccordement vissé et connecteur de raccordement redondant. Adapté pour les cartes Yokogawa SAI 143, SAV 144 et SAI 533.

Informations détaillées concernant le produit

Type de produit	Module de transmission
Nombre de voies	8
	16
Propriétés d'isolation: Distances dans l'air et lignes de fuite
Isolant	Isolation fonctionnelle
Catégorie de surtension	II
Degré de pollution	2

Tension de service (DC)	≤ 30 V DC
Courant (par branche)	≤ 0,1 A
Distances dans l'air et lignes de fuite
Tension d'isolement assignée	50 V
Tension de tenue aux chocs assignée	0,5 kV (1,2 / 50 μs)
Automate pris en charge YOKOGAWA ProSafe-RS
Carte E/S adaptée	SAI143
	SAV144
	SAI533

Raccordement 1 (niveau de commande)
Type de raccordement	Yokogawa, compatible KS
Nombre de connexions	2
Nombre de pôles	40
Couple de serrage	0,5 Nm
Pas	2,54 mm
Raccordement 2 (niveau terrain)
Type de raccordement	Raccordement vissé
Longueur à dénuder	8 mm
Filetage vis	M3
Nombre de pôles	32
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section de câble rigide (2 conducteurs de même section)	0,2 mm² ... 1,5 mm²
Section de conducteur souple	0,2 mm² ... 2,5 mm²
	0,25 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant)
	0,25 mm² ... 2,5 mm² (Embout avec cône isolant en plastique)
Section de câble flexible (2 conducteurs de même section)	0,2 mm² ... 1,5 mm²
	0,25 mm² ... 0,75 mm² (Avec embout sans cône d'entrée isolant)
	0,5 mm² ... 1,5 mm² (Embout et cône d'entrée isolant TWIN)
Section conduct. AWG	24 ... 12
Couple de serrage	0,5 Nm ... 0,6 Nm
Pas	5,08 mm

Présence d'un affichage d'état	non

Dimensions de l'article
Largeur	168 mm
Hauteur	125,4 mm
Profondeur	54,6 mm

Conditions ambiantes
Indice de protection (Module)	IP00
Indice de protection (Emplacement de montage)	≤ IP54
Température ambiante (fonctionnement)	-20 °C ... 55 °C
Température ambiante (stockage/transport)	-20 °C ... 70 °C
Altitude	≤ 2000 m

UKCA
Certificat	Conformité UKCA

Distances dans l'air et lignes de fuite
Normes/Prescriptions	EN IEC 60664-1

Type de montage	Montage sur rail DIN
Emplacement pour le montage	indifférent

Information pour le fonctionnement	Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

Données commerciales

Référence	2319838
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	DK2A8N
Page catalogue	Page 522 (C-5-2017)
GTIN	4046356441384
Poids par pièce (emballage compris)	339,6 g
Poids par pièce (hors emballage)	339,6 g
Numéro du tarif douanier	85369010
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	24 V	0,1 A

Conformité environnementale

Produits compatibles

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
