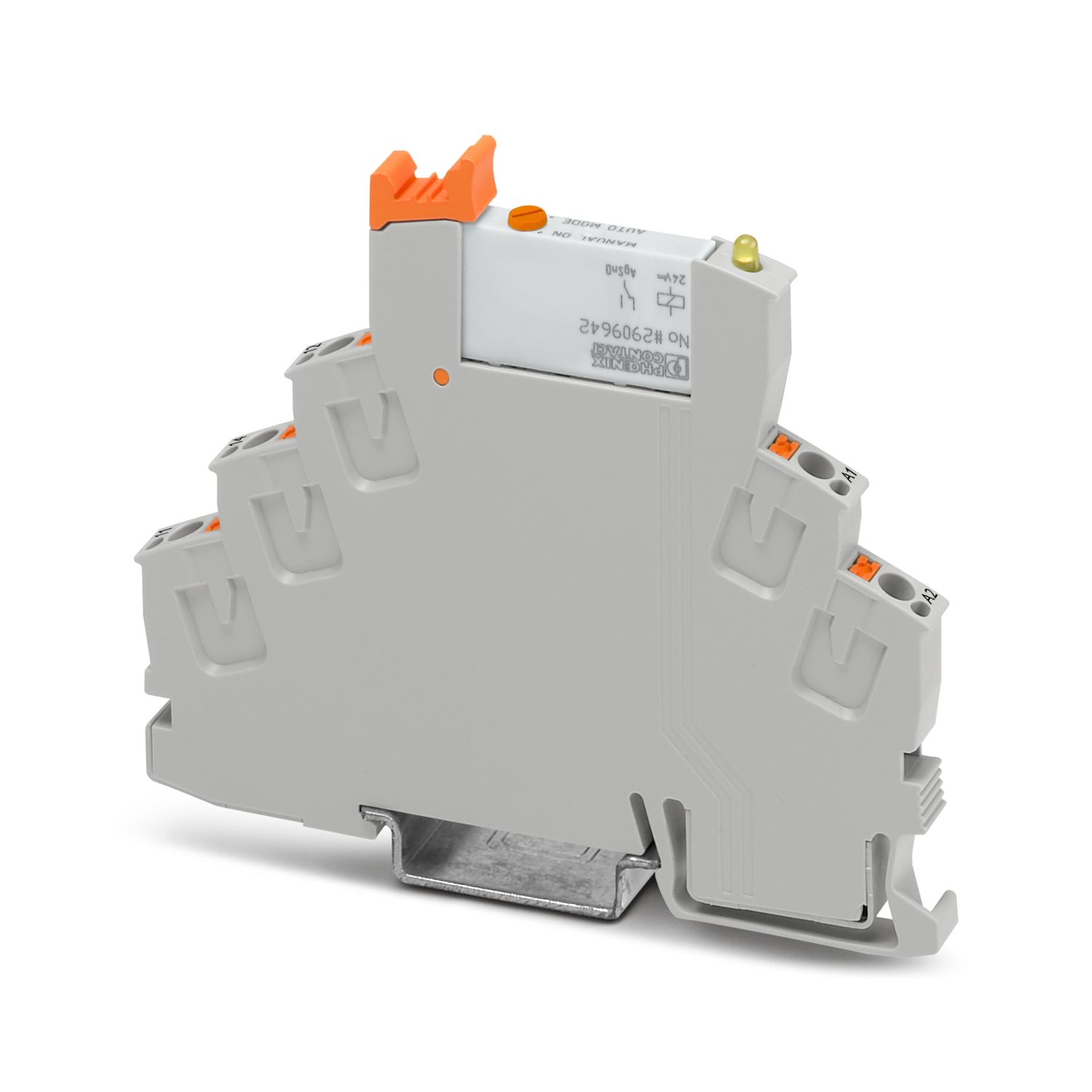

RIF-0-RPT-24DC/21/MS - Module à relais

1550107

Module relais prémonté avec raccordement Push-in, comprenant : embase de relais avec éjecteur et relais miniature enfichable avec contact de puissance et commande manuelle. Type de commutation du contact : 1 contact inverseur. Tension d'entrée : 24 V DC

Informations détaillées concernant le produit

Description du produit

Ce kit comprend

Type de produit	Module à relais
Gamme de produits	RIFLINE complete
Application	Universal
Mode de fonctionnement	100 % ED
Durée de vie mécanique	env. 2x 10⁷ cycles
Propriétés d'isolation
Isolant	isolation sécurisée
Catégorie de surtension	III
Degré de pollution	2
État de la gestion des données
Date de la dernière maintenance des données	21.01.2025

Durée de vie électrique	voir diagramme
Puissance dissipée maximale en condition nominale	0,22 W
Tension d'essai (Bobine/contact)	4 kV_eff (50 Hz, 1 min., bobine/contact)
Tension d'isolement assignée	250 V AC
Tension de tenue aux chocs assignée	6 kV

Côté excitation
Tension nominale d'entrée U_N	24 V DC
Plage de tension d'entrée	19,2 V DC ... 36 V DC (20 °C)
Plage de tension d'entrée rapportée à U_N	voir diagramme
Sortie de couplage de l'entraînement	monostable
Entraînement (polarité)	bipolaire
Courant d'entrée typique pour U_N	9 mA
Temps d'amorçage typique	5 ms
Temps de retombée typique	8 ms
Tension de la bobine	24 V DC
Circuit de protection	Diode de roue libre
Témoin de présence de la tension de service	LED jaune

Commutation
Type de contact	1 inverseur
Type du contact de commutation	Contact simple
Matériau des contacts	AgSnO
Tension de commutation maximale	250 V AC/DC
Tension de commutation minimale	5 V (100 mA)
Intensité permanente limite	6 A
Courant de commutation minimal	10 mA (12 V)
Puissance de coupure (charge ohmique) max.	140 W (24 V DC)
	20 W (48 V DC)
	18 W (60 V DC)
	23 W (110 V DC)
	40 W (220 V DC)
	1500 VA (250 V AC)
Catégorie d'utilisation CB Scheme (IEC 60947-5-1)	AC15, 3 A/250 V (Contact NO)
	AC15, 1 A/250 V (Contact NF)
	DC13, 1,5 A/24 V (Contact NO)
	DC13, 0,2 A/110 V (Contact NO)
	DC13, 0,1 A/220 V (Contact NO)

Type de raccordement	Raccordement Push-in
Longueur à dénuder	8 mm
Section de conducteur rigide	0,14 mm² ... 1,5 mm²
Section de conducteur souple	0,14 mm² ... 1,5 mm²
	0,14 mm² ... 1,5 mm² (Embout avec cône isolant en plastique)
Section conduct. AWG	24 ... 16

Dimensions de l'article
Largeur	6,2 mm
Hauteur	93 mm
Profondeur	78 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V2 (Boîtiers)

Conditions ambiantes
Indice de protection (Socle pour relais)	IP20 (Socle pour relais)
Indice de protection (Relais)	RT III (Relais)
Température ambiante (fonctionnement)	-40 °C ... 60 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C

Test aux gaz nocifs
Repérage	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60

Normes/Prescriptions	CEI 60947-5-1

Type de montage	Montage sur rail DIN
Instructions de montage	Juxtaposables
Emplacement pour le montage	indifférent

Données commerciales

Référence	1550107
Conditionnement	10 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	DK6528
GTIN	4067923025950
Poids par pièce (emballage compris)	28,53 g
Poids par pièce (hors emballage)	22,22 g
Numéro du tarif douanier	85364900
Pays d'origine	CZ

Classifications

Homologations

Conformité environnementale

Produits compatibles

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	7c40ad11-9d32-4fbe-9bfa-d9079304cfd0
