FTP-2/D19
-
Connecteur d'essai
3069479
Connecteur d'essai, Un schéma détaillé des connexions est disponible sous Téléchargements Divers, Détrompage de type D19 selon la norme allemande VDE, tension nominale: 400 V, intensité nominale: 24 A, Section de référence: 2,5 mm2, coloris: gris
Informations détaillées concernant le produit

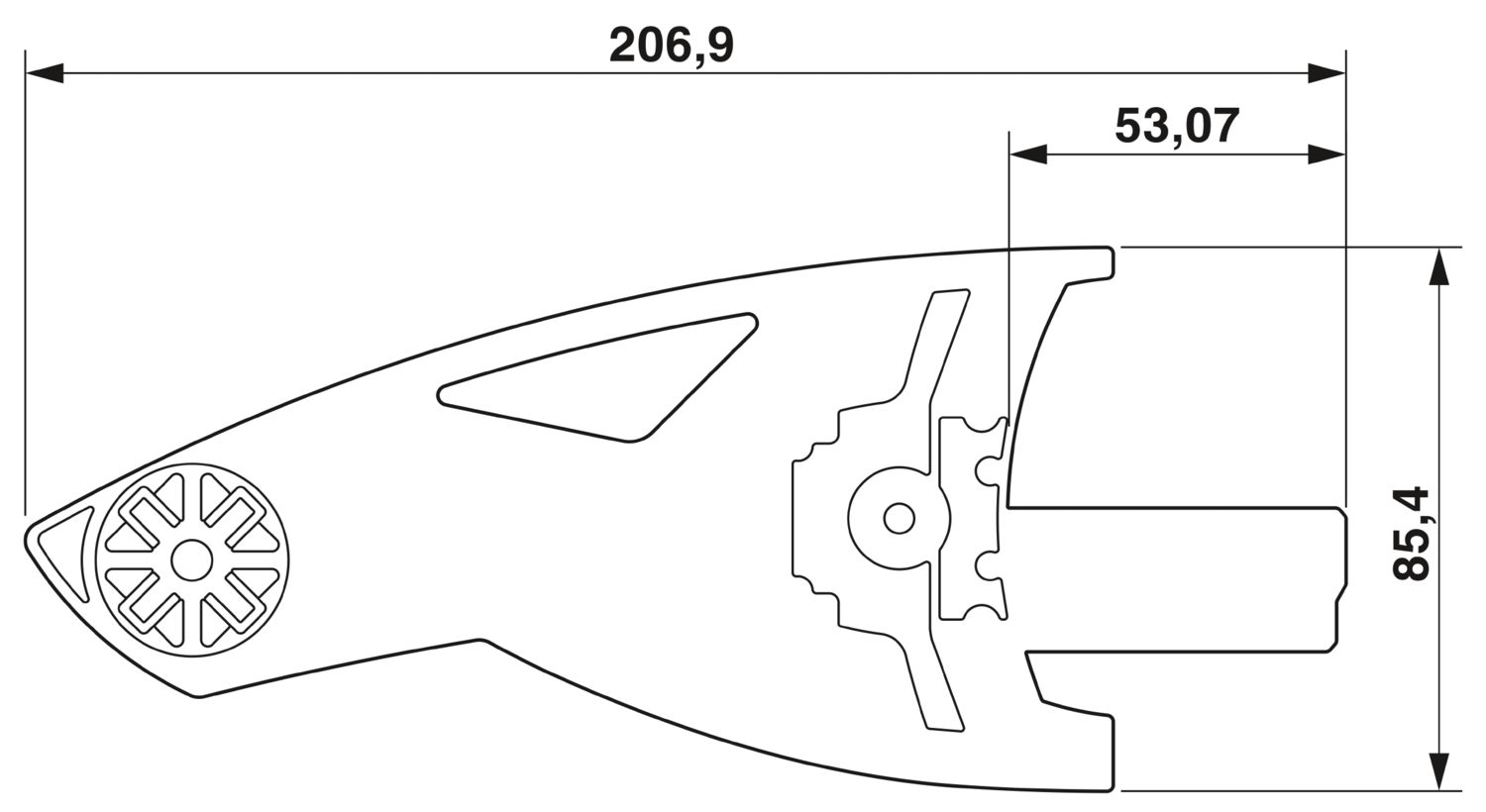

| Généralités | Un schéma détaillé des connexions est disponible sous Téléchargements Divers |
| Type de produit | Point test |
| Nombre de pôles | 19 |
| Pas | 8,2 mm |
| Nombre de rangées | 1 |
| Potentiels | 19 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 4 kV |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Surtension transitoire d'essai | 5 kV |
| Section nominale | 6 mm² |
| Couple de serrage point-test | 0,5 |
| Remarque | La section de conducteur dépend de la cosse utilisée |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 20 ... 14 (conversion selon CEI) |
| Int. nom. | 24 A |
| Courant de charge maximal | 24 A |
| Tension nominale | 400 V AC/DC |
| Section nominale | 2,5 mm² |
| Dessin coté |
|
| Largeur | 187,5 mm |
| Hauteur | 86 mm |
| Pas | 8,2 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Type de montage | Enfichage dans l'embase |
Avantages
Simplicité et gain de temps grâce au regroupement fonctionnel des commutations
Gain de place grâce aux alvéoles pour fiches test déportées
Réalisation d'économies grâce à la structure modulaire soigneusement pensée et à l'utilisation des accessoires standardisés CLIPLINE complete
Sécurité maximale avec le court-circuit capacitif et automatique du convertisseur
Le court-circuitage automatique du convertisseur et la protection contre les contacts fortuits
offrent une sécurité optimale lors de la mesure
offrent une sécurité optimale lors de la mesure
Le robuste contact de commutation intégré est conçu pour répondre aux exigences les plus élevées, l'utilisation de matériaux de haute qualité assurant un transfert fiable des courants de signaux même après de nombreuses manipulations
