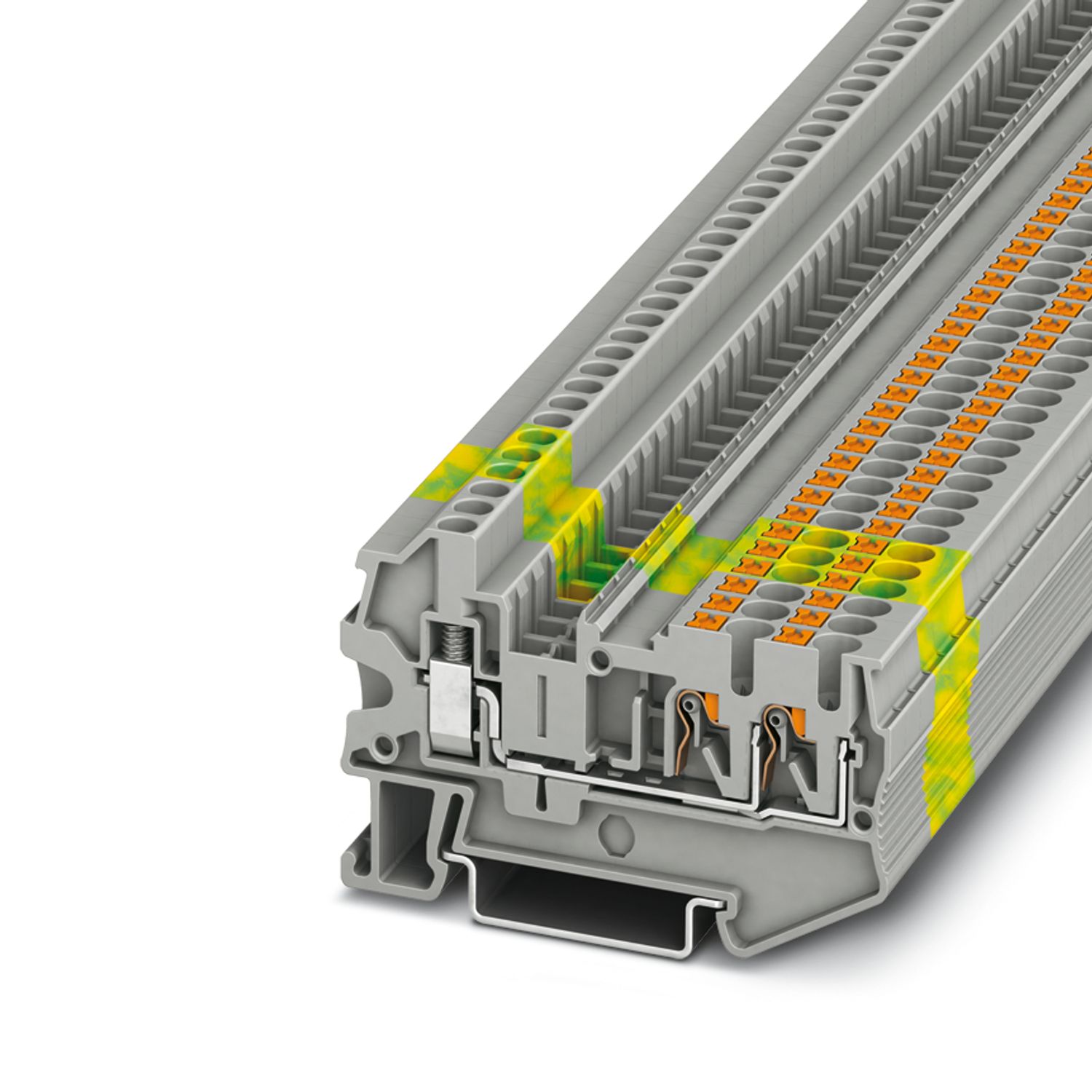

PTU 2,5-TWIN - Blocs de jonction simple - 3209515

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Bloc de jonction hybride
Nombre de connexions	3
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Propriétés électriques

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	0,77 W

Caractéristiques de raccordement

Type de raccordement hybride supplémentaire	Référence web pour UT
Nombre de raccordements par étage	3
Section nominale	2,5 mm²
Etage 1 oben 1+2
Type de raccordement	Raccordement Push-in
Longueur à dénuder	8 mm ... 10 mm
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,14 mm² ... 4 mm²
Section du conducteur AWG	26 ... 12 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	26 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,14 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,14 mm² ... 2,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm²
Section nominale	2,5 mm²
Int. nom.	24 A
Courant de charge maximal	24 A (pour une section de conducteur de 4 mm²)
Tension nominale	800 V
Etage 1 en bas 1
Type de raccordement	Raccordement vissé
Filetage vis	M3
Couple de serrage	0,5 ... 0,6 Nm
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,14 mm² ... 4 mm²
Section du conducteur AWG	26 ... 12 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	26 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,14 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,14 mm² ... 2,5 mm²
2 conducteurs rigides de même section	0,14 mm² ... 1,5 mm²
2 conducteurs souples de même section	0,14 mm² ... 1,5 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	0,14 mm² ... 1,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 1,5 mm²
Section nominale	2,5 mm²
Int. nom.	24 A
Courant de charge maximal	24 A (pour une section de conducteur de 4 mm²)
Tension nominale	800 V
Etage 1 oben 1+2 Section de raccordement par enfichage direct
Section de conducteur rigide	0,34 mm² ... 4 mm²
Section de conducteur flexible (embout sans douille en plastique)	0,34 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,34 mm² ... 2,5 mm²

Dimensions

Largeur	5,2 mm
Largeur de couvercle	2,2 mm
Hauteur	65,3 mm
Profondeur sur NS 35/7,5	42,8 mm
Profondeur sur NS 35/15	50,3 mm

Indications sur les matériaux

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Contrôles électriques

Essai de tension de choc
Tension témoin valeur de consigne	9,8 kV
Résultat	Essai réussi
Résistance aux courants de courte durée 2,5 mm²	0,3 kA
Résistance aux courants de courte durée 4 mm²	0,48 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2 kV
Résultat	Essai réussi

Propriétés mécaniques

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Contrôles mécaniques

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Force d'essai, valeur de consigne	1 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 tr./min
Tours	135
Section de conducteur/poids	0,14 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Résultat	Essai réussi

Conditions environnementales et de durée de vie

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Normes et spécifications

Connexion selon la norme	CEI 60947-7-1
	CEI 60947-7-1

Montage

Type de montage	NS 35/7,5
	NS 35/15

Données commerciales

Référence	3209515
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Product key	BE2219
GTIN	4046356802079
Poids par pièce (emballage compris)	9,233 g
Poids par pièce (hors emballage)	9,233 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
B
	600 V	20 A	26 - 12
C
	600 V	20 A	26 - 12
D
	600 V	5 A	26 - 12

Conformité environnementale

ECLASS-13.0	27250201
ECLASS-15.0	27250201

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	dd64b1ec-fe0e-470f-8e40-286d63d786d3
