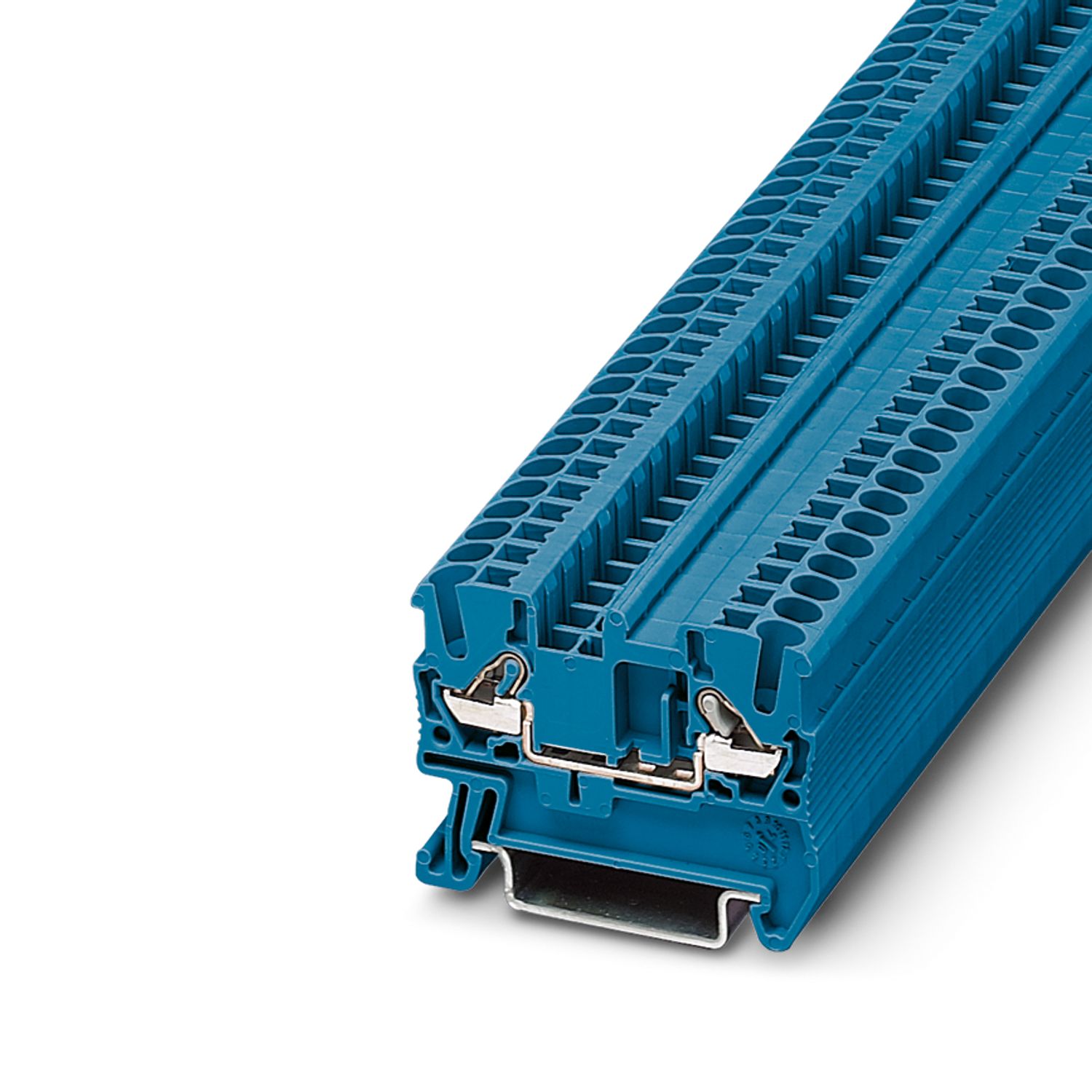

DT 2,5 BU - Bloc de jonction à insertion directe - 3034031

Type de produit	Bloc de jonction de traversée
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV

Nombre de raccordements par étage	2
1er étage
Type de raccordement	Connecteur avec ressort à branche
Longueur à dénuder	8 mm ... 10 mm
Gabarit	A3
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section du conducteur AWG	24 ... 12 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	24 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 2,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm²
Int. nom.	24 A
Courant de charge maximal	24 A (pour une section de conducteur de 4 mm²)
Tension nominale	800 V
Connexion selon la norme	CEI/EN 60079-7
Désignation du certificat de contrôle	KEMA 04ATEX2284 U
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section du conducteur AWG	24 ... 12 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Courant de charge maximal	25 A (pour une section de conducteur de 4 mm²)
Courant de charge maximal		21 A (pour une section de conducteur de 2,5 mm²)
Tension nominale	550 V

Largeur	5,2 mm
Largeur de couvercle	2,2 mm

Coloris	bleu
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Tension témoin valeur de consigne	9,8 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 2,5 mm²	0,3 kA
Résistance aux courants de courte durée 4 mm²	0,48 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2 kV
Résultat	Essai réussi

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Force d'essai, valeur de consigne	1 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 tr./min
Tours	135
Section de conducteur/poids	0,2 mm²/0,2 kg
		2,5 mm²/0,7 kg
		4 mm²/0,9 kg
Résultat	Essai réussi

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule
Fréquence	f₁ = 5 Hz jusqu'à f₂ = 150 Hz
Niveau ASD	1,857 (m/s²)²/Hz
Accélération	0,8g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	5g
Durée des chocs	30 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

DT 2,5 BU - Bloc de jonction à insertion directe

3034031

Informations détaillées concernant le produit

Produits compatibles

Référence	3034031
Conditionnement	50 Unité(s)
Commande minimum	1 Unité(s)
Product key	BE2211
GTIN	4017918977450
Poids par pièce (emballage compris)	6,048 g
Poids par pièce (hors emballage)	5,924 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
