PSR-SCP- 24DC/ESP4/2X1/1X2 - Relais de sécurité - 2981020

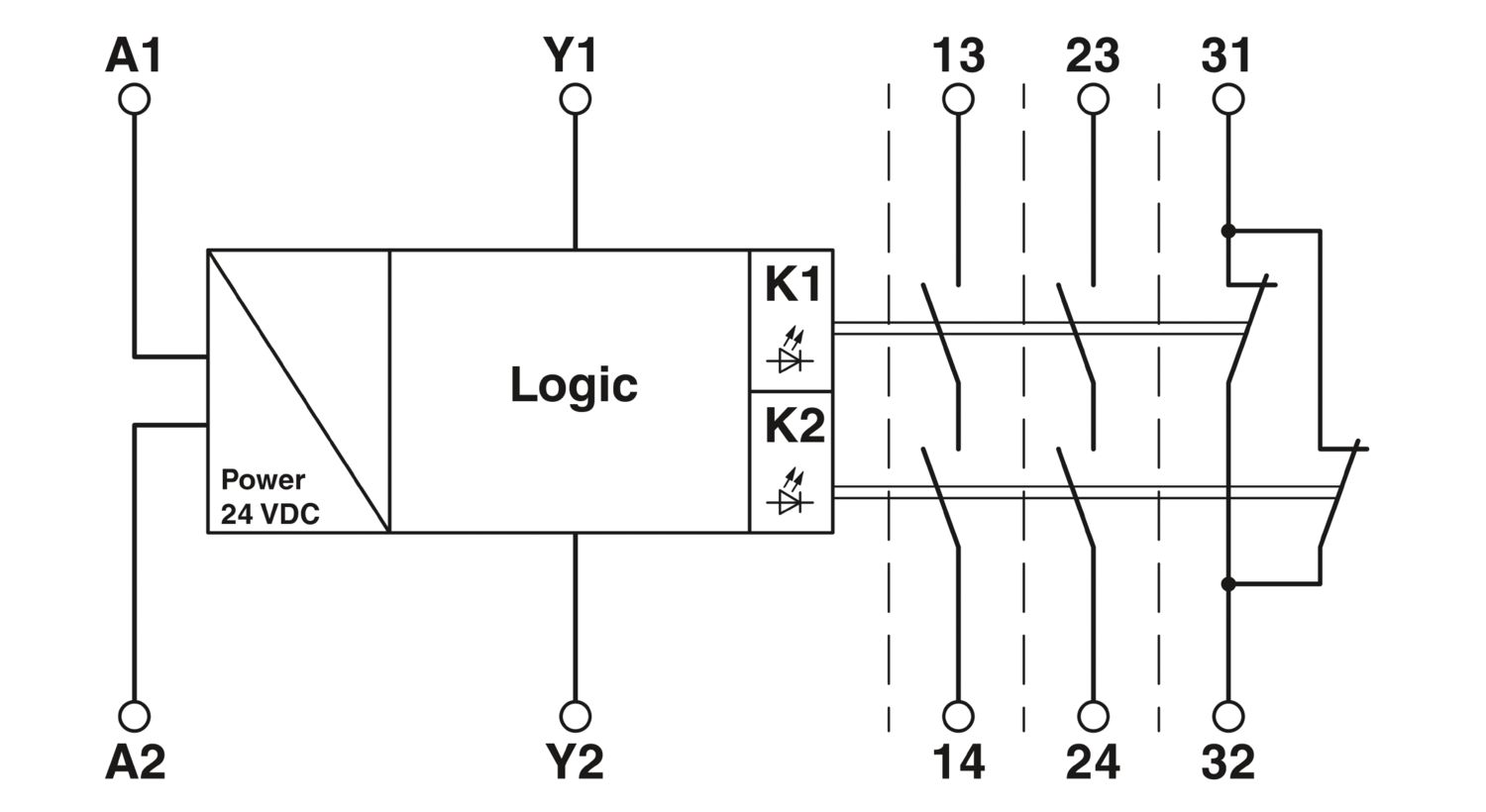

Remarques

Remarque relative à l'application
Remarque relative à l'application	Uniquement pour un usage industriel

Propriétés du produit

Type de produit	Relais de sécurité
Gamme de produits	PSRclassic
Application	Arrêt d'urgence
		Process industriels
		Porte de protection
Commande	à 1 canal
Durée de vie mécanique	env. 10⁷ cycles
Type de relais	Relais électromécanique avec contacts forcés selon CEI/EN 61810-3
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	2
Durées
Temps d'amorçage typique	typ. 60 ms (Démarrage manuel surveillé avec U_s)
Temps d'amorçage typique		60 ms (Démarrage automatique avec U_s)
Temps d'enclenchement typique pour U_s	60 ms (pour Us / en cas de demande via A1)
Temps de retombée typique	typ. 20 ms (pour Us / en cas de demande via A1)
Temps de réactivation	< 1 s (Temps de démarrage)
Temps de réarmement	≥ 1 s (suivant la sollicitation de la fonction de sécurité)
Durée d'impulsion de démarrage	≥ 500 ms (Démarrage manuel)

Propriétés électriques

Puissance dissipée maximale en condition nominale	16,12 W (à U_S = 26,4 V, I_L² = 72 A², P_total max= 1,72 W + 14,4 W)
Durée d'enclenchement	100 % ED
Tension d'isolement assignée	250 V
Tension de tenue aux chocs assignée / isolation	Voir le Chapitre « Coordination de l'isolement »

Données d'entrée

Numérique: Logique (A1)
Description de l'entrée	sécurisé
Nombre d'entrées	1
Plage de tension d'entrée signal « 1 »	20,4 V ... 26,4 V
Courant transitoire	max. 1 A (généralt. pour U_S, Δt = < 10 ms)
Temps de filtrage	max. 3 ms (Largeur de l'impulsion test - impulsion test faible)
		min. 200 ms (Fréquence de l'impulsion test - impulsion test faible)
		Pas d'impulsion de test claire/d'impulsion de test élevée autorisées.
Résistance totale de ligne max. autorisée	50 Ω
Circuit de protection	Diode zéner bidirectionnelle
Courant absorbé	65 mA (généralt. pour U_S)
Numérique: Circuit de démarrage (Y2)
Description de l'entrée	non sécurisé
Nombre d'entrées	1
Plage de tension d'entrée signal « 1 »	20,4 V ... 26,4 V
Courant transitoire	< 14 mA (généralt. pour U_S en Y2, Δt - 10 ms)
Temps de filtrage	Pas d'impulsions de test autorisées
Résistance totale de ligne max. autorisée	50 Ω
Circuit de protection	Diode zéner bidirectionnelle
Courant absorbé	0 mA (généralt. pour U_S en Y2)

Données de sortie

Relais: Circuits à fermeture (13/14, 23/24)
Description de la sortie	2 contacts NO en série, sécurisés, indépendants du potentiel
Nombre de sorties	2
Type de contact	2 circuits de fermeture
Matériau des contacts	AgSnO₂
Tension de commutation	min. 10 V
Tension de commutation		max. 250 V AC/DC
Puissance de commutation	min. 100 mW
Courant transitoire	min. 10 mA
Courant transitoire		max. 6 A
Intensité permanente limite	6 A (Tenir compte du derating et de la courbe de limite de charge)
Quadr. Courant cumulé	72 A² (tenir compte du derating)
Fréquence de commutation	max. 0,5 Hz
Durée de vie mécanique	10⁷ cycles
Fusible de sortie	10 A gL/gG
Fusible de sortie		4 A gL/gG (pour applications à faible demande)
Relais: Circuit de signalisation (31/32)
Description de la sortie	2 contacts NF parallèles, non sécurisés, indépendants du potentiel de terre
Nombre de sorties	1
Type de contact	1 circuit de signalisation
Matériau des contacts	AgSnO₂
Tension de commutation	min. 10 V AC/DC
Tension de commutation		max. 250 V AC/DC
Puissance de commutation	min. 100 mW
Courant transitoire	min. 10 mA
Courant transitoire		max. 6 A
Intensité permanente limite	6 A
Quadr. Courant cumulé	36 A² (tenir compte du derating)
Fréquence de commutation	max. 0,5 Hz
Durée de vie mécanique	10⁷ cycles
Fusible de sortie	6 A gL/gG

Caractéristiques de raccordement

Technologie de raccordement
enfichable	oui
Raccordement du conducteur
Type de raccordement	Raccordement vissé
Section de conducteur rigide	0,2 mm² ... 2,5 mm²
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Section de conducteur AWG	24 ... 12
Longueur à dénuder	7 mm
Filetage vis	M3
Couple de serrage	0,5 Nm ... 0,6 Nm

Signalisation

Affichage d'état	LED (verte)
Témoin de présence de la tension de service	LED verte

Dimensions

Largeur	22,5 mm
Hauteur	99 mm
Profondeur	114,5 mm

Indications sur les matériaux

Couleur (Boîtiers)	jaune (RAL 1018)
Matériau du boîtier	PA

Valeurs caractéristiques

Données relatives à la technique de sécurité
Catégorie d'arrêt	0
Données relatives à la technique de sécurité: EN ISO 13849
Catégorie	4
Performance Level (PL)	e
Données relatives à la technique de sécurité: CEI 61508 - Demande élevée
Niveau d'intégrité de sécurité (SIL)	3
Données relatives à la technique de sécurité: CEI 61508 - Faible demande
Niveau d'intégrité de sécurité (SIL)	3
Données relatives à la technique de sécurité: EN CEI 62061
Niveau d'intégrité de sécurité (SIL)	3

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Indice de protection min. du lieu de montage	IP54
Température ambiante (fonctionnement)	-20 °C ... 55 °C (tenir compte du derating)
Température ambiante (stockage/transport)	-40 °C ... 70 °C
Hauteur d'utilisation	≤ 2000 m (au-d. du niveau de la mer)
Humidité max. admise (stockage/transport)	75 % (en moyenne, 85 % occasionnellement, pas de condensation)
Humidité de l'air max. admissible (service)	75 % (en moyenne, 85 % occasionnellement, pas de condensation)
Choc	15g
Vibrations (service)	10 Hz ... 150 Hz, 2g

Homologations

CE
Repérage	Conformité CE

Montage

Type de montage	Montage sur rail DIN
Emplacement pour le montage	juxtaposable sur profilé horizontal ou vertical

Référence	2981020
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	DNA161
Page catalogue	Page 256 (C-6-2019)
GTIN	4017918911065
Poids par pièce (emballage compris)	183,05 g
Poids par pièce (hors emballage)	152,86 g
Numéro du tarif douanier	85371098
Pays d'origine	DE

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	dd23503e-e0e0-475d-ae14-eaa0f4b647df
EF3.0 Changement climatique
CO2e kg	9,711 kg CO2e
