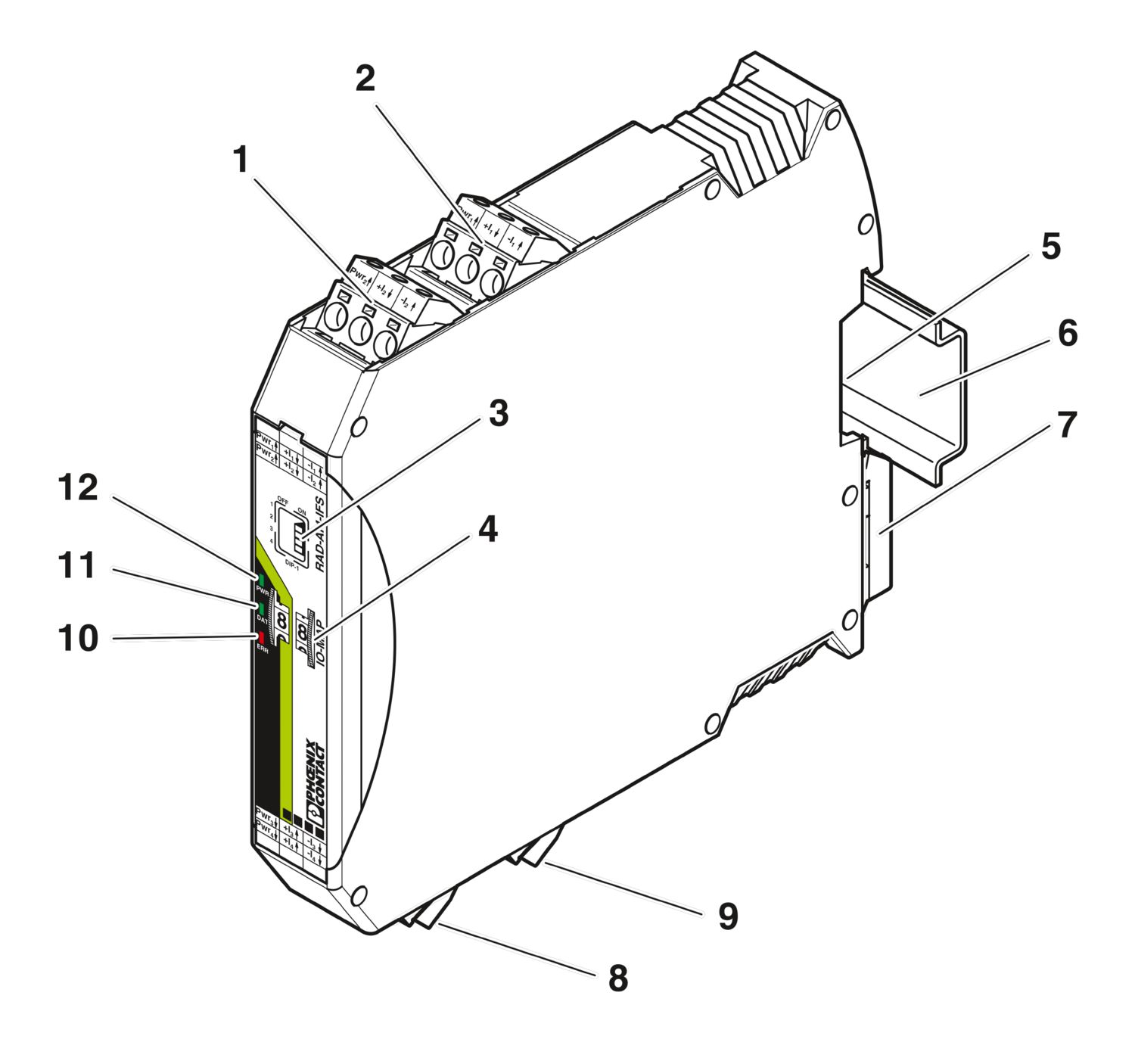

RAD-AI4-IFS
-
Module d'extension E/S
2901537

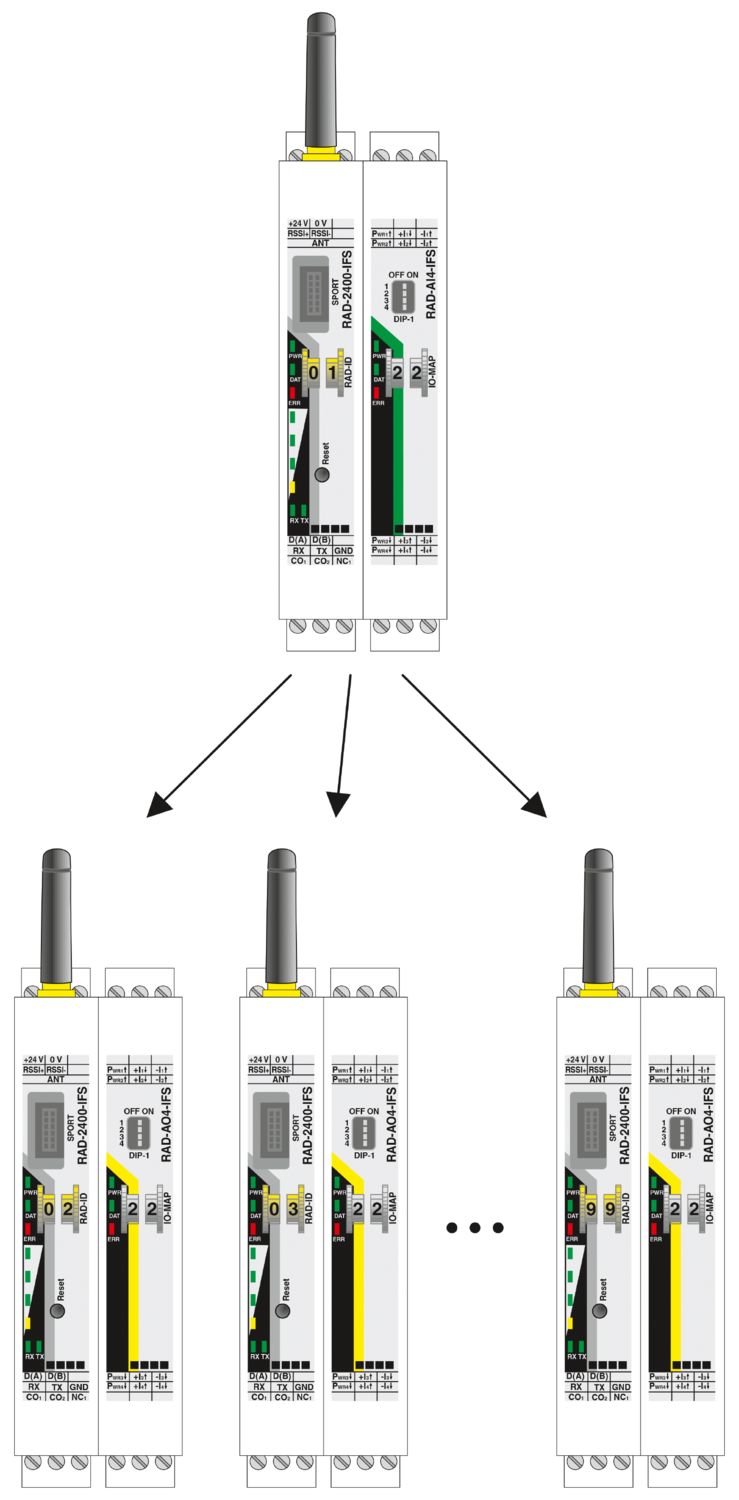

Radioline - Module d'extension d'E/S, 4 entrées de courant analogiques (0/4 mA ... 20 mA)
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit

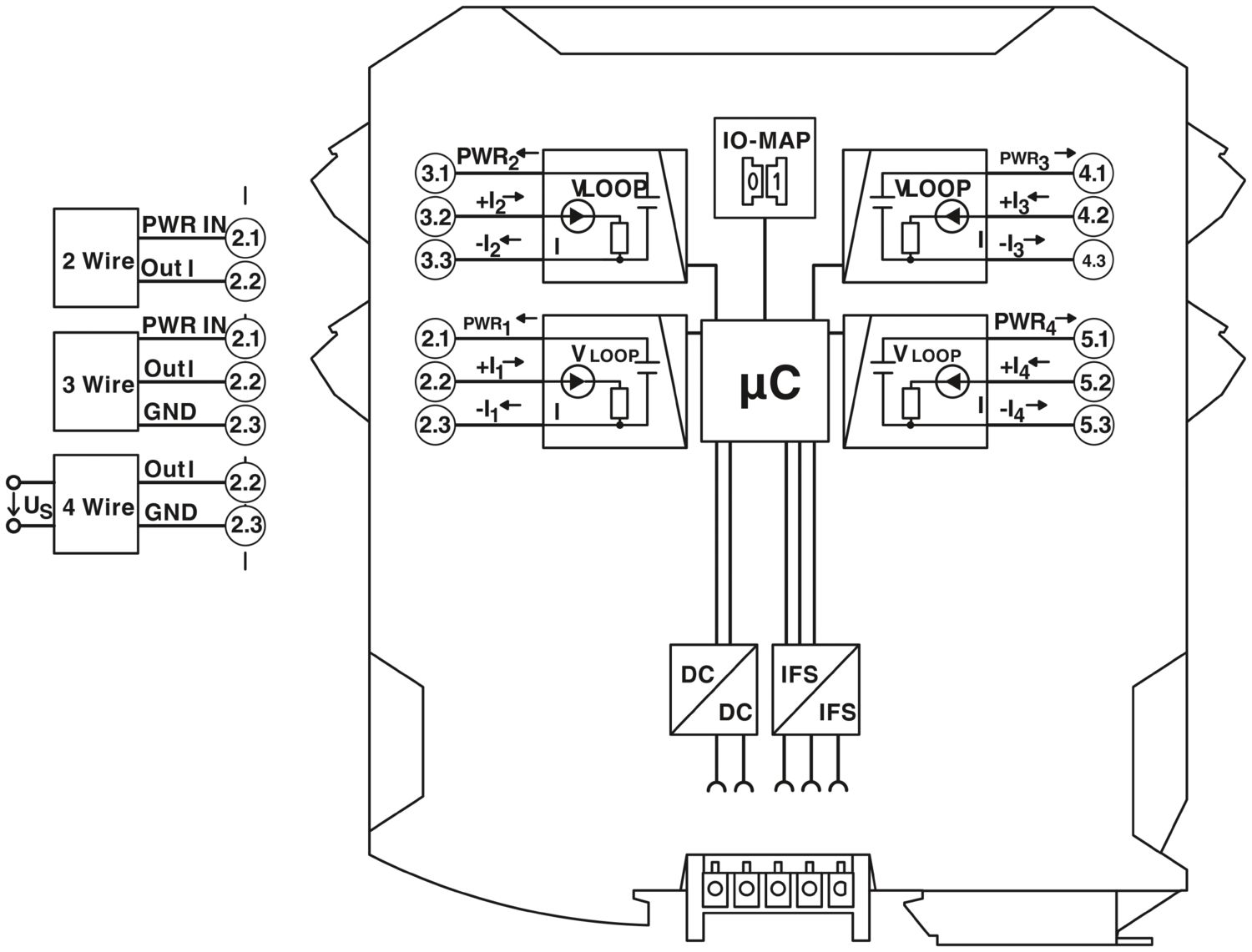

| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Type de produit | Module d'extension |
| MTTF | 771 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 351 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 136 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 60 V (Selon EN/CEI 60079-7) |
| Isolation galvanique | 50 V (Tension assignée d'isolement (entre les entrées analogiques / alimentation TBUS, isolation renforcée selon EN 61010)) |
| 300 V (Tension assignée d'isolement (celle-ci vers les appareils voisins, isolation de base selon EN/CEI 61010)) | |
| Tension d'essai E/S analogiques | 1,5 kV AC (50 Hz, 1 min.) |
| Puissance dissipée maximale en condition nominale | 2,88 W |
| Protection contre les transitoires | oui |
| Alimentation | |
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC (Connecteur de bus sur rail DIN) |
| Courant max. absorbé | ≤ 120 mA (@24 VDC, @ 25°C) |
| Analogique | |
| Description de l'entrée | Entrée analogique |
| Nombre d'entrées | 4 |
| Signal d'entrée courant | 0 mA ... 20 mA (réglable via DIP switch) |
| 4 mA ... 20 mA (réglable via DIP switch) | |
| Signal d'entrée courant maximal | 22 mA |
| Résistance d'entrée entrée courant | < 70 Ω |
| Résolution | 16 Bit |
| Précision | ≤ 0,02 % (à 25 °C) |
| Circuit de protection | Protection contre les courts-circuits et contre les surcharges |
| Coefficient de température typ. | 0,0025 %/K (à -40 °C ... +70 °C) |
| Tension d'alimentation | ≥ 12 V DC (UANA via borne PWR1, +I1, pour capteurs passifs, 25 mA) |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |

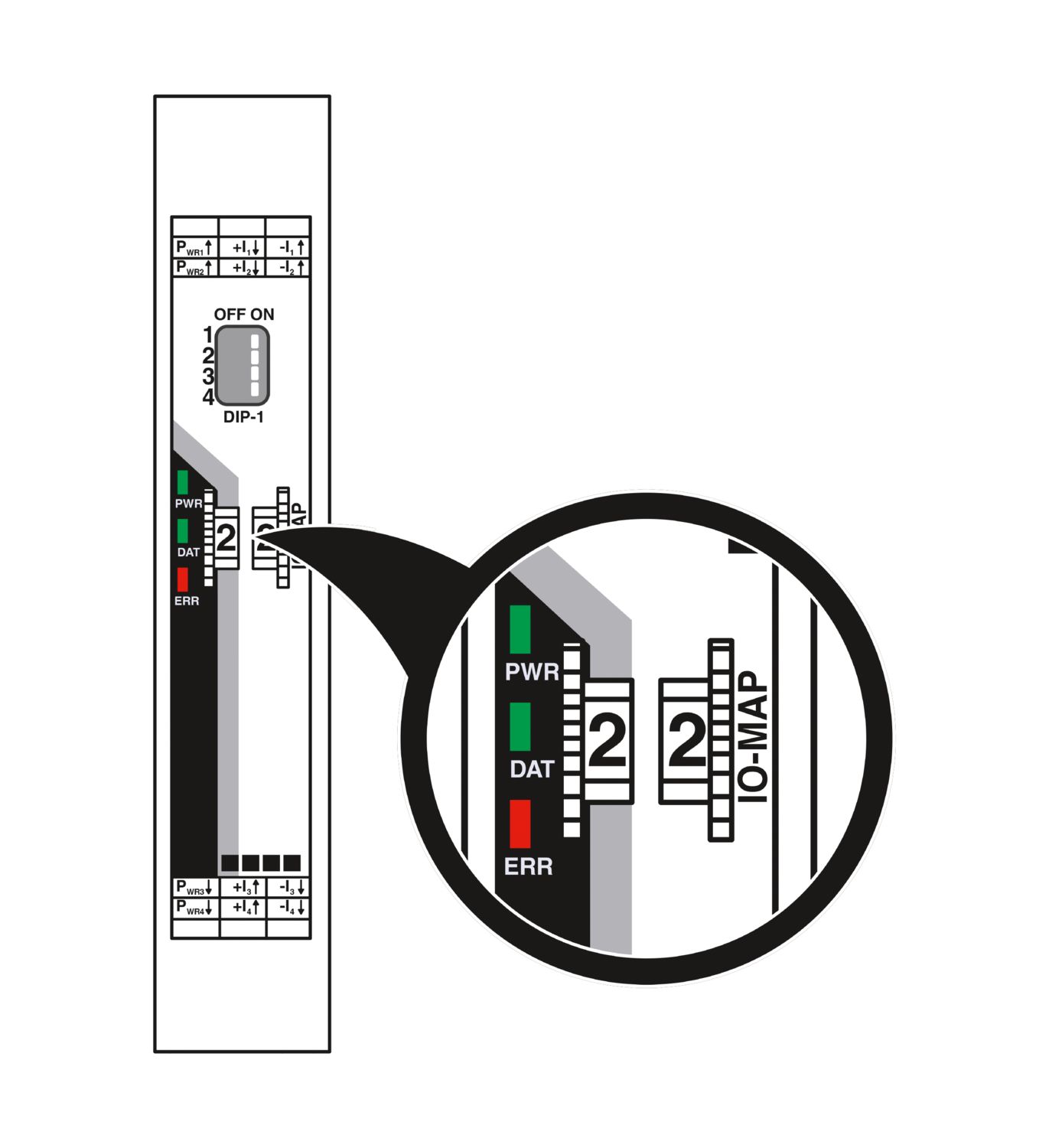

| Affichage d'état | LED tension d'alimentation, PWR (verte) |
| LED verte (communication de bus, DAT) | |
| LED erreur périphérique, ERR (rouge) |
| Dessin coté |
|
| Largeur | 17,5 mm |
| Hauteur | 113 mm |
| Profondeur | 114,5 mm |
| Couleur (Boîtiers) | gris (RAL 7042) |
| Matériau (Boîtier) | PA 6.6-FR |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Déclassement >55 °C, voir la documentation technique) |
| -40 °F ... 158 °F (Déclassement >131 °F, voir la documentation technique) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Altitude | 2000 m |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 85 % |
| Humidité de l'air admissible (stockage/transport) | 20 % ... 85 % |
| Choc | 16g, 11 ms |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | IBExU 15 ATEX B008 X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| IECEx | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | IECEx IBE 13.0019X |
| EAC Ex | |
| Repérage | 2Ex nA nC IIC T4 Gc X |
| Certificat | RU C-DE.HB49.B.00033/20 |
| UL, USA / Canada | |
| Repérage | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| CCC / China-Ex | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | 2022122310115625 |
| Homologation Corée du Sud, KC | |
| Certificat | R-R-PCK-2901537 |
| KC-s | |
| Certificat | KTL 20-KA4BO-0147X |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Immunité | EN 61000-6-2 |
| Émissions parasites | |
| Normes / Spécifications | EN 61000-6-4 |
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/prescriptions | EN 61000-6-2 |
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/prescriptions | EN 61000-6-4 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/prescriptions | EN 60079-0 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/prescriptions | EN 60079-15 |
| Instructions de montage | sur profilé normalisé NS 35 selon EN 60715 |
| Emplacement pour le montage | indifférent |
Avantages
Mise en service simple par molette
Isolation galvanique canal à canal
Plage de température plus étendue -40 °C ... +70 °C
Remplacement aisé des modules, même en cours de fonctionnement (remplacement à chaud)
Homologué pour l'utilisation en zone 2
