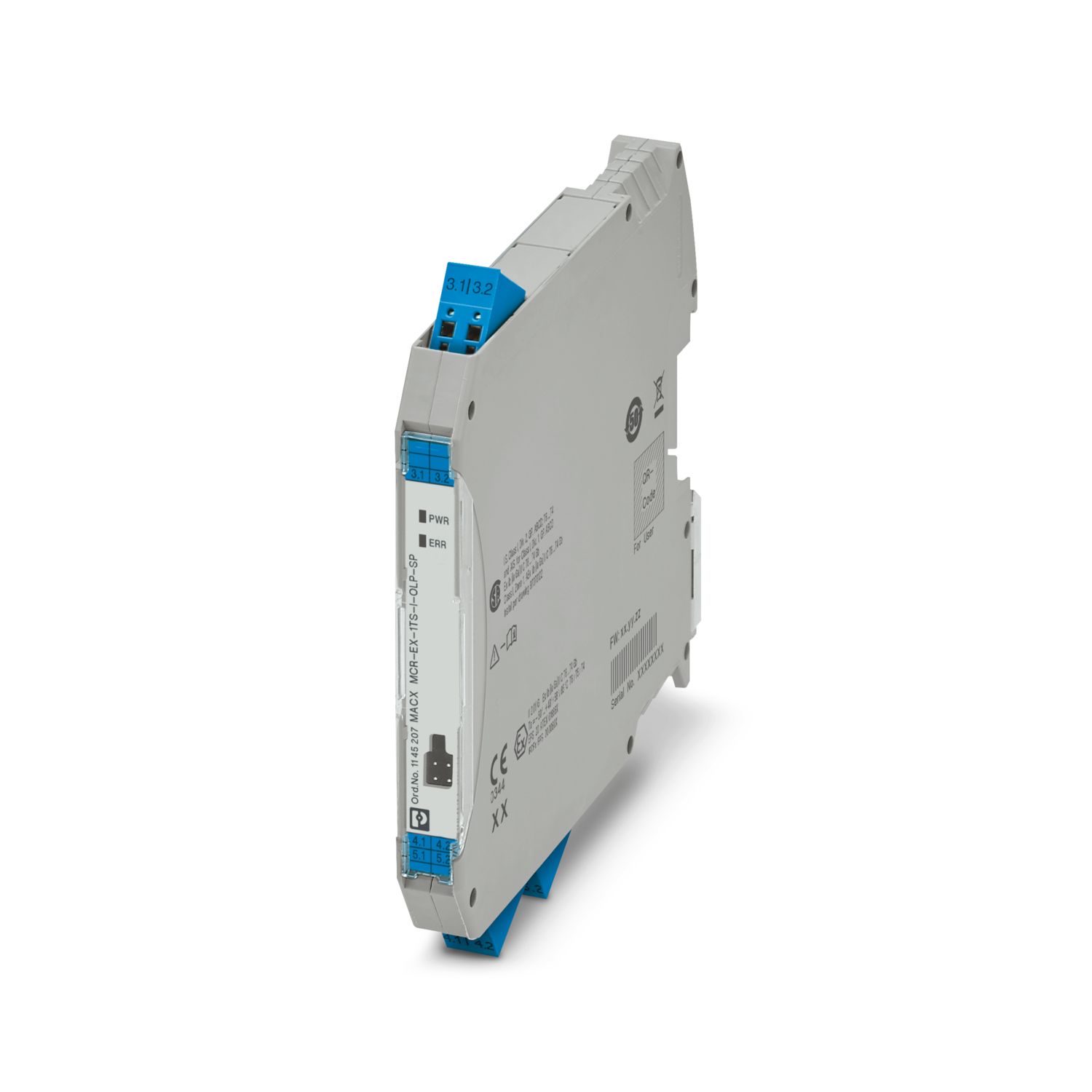

MACX MCR-EX-1TS-I-OLP-SP
-
Les convertisseurs de température
1145207
Ex i-Convertisseur de température alimenté par la boucle de sortie pour la transmission des signaux de capteurs RTD et TC ainsi que de codeurs de résistance et de tension par 4 mA ... 20 mA. HART, Amplificateur-séparateur Ex-i, Configuration standard, Raccordement Push-in
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Type de produit | Temperature transmitter |
| Gamme de produits | MACX Analog |
| Nombre de voies | 1 |
| Version | Amplificateur-séparateur Ex-i |
| Configuration | Logiciel |
| HART | |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Fonctionnalité | |
| Configuration | Logiciel |
| HART | |
| Réponse indicielle (0 - 99 %) | 1 s (TC) |
| 1 s (RTD) | |
| Isolation galvanique Entrée/sortie | |
| Tension d'essai | 2 kV AC (50 Hz, 60 s) |
| Alimentation | |
| Plage de tension d'alimentation | alimentation par boucle, aucune alimentation externe nécessaire |
| 11 V DC ... 30 V DC | |
| Signal | |
| Signal d'entrée | Température |
| Mesure | |
| Nombre d'entrées | 1 |
| Plage de tension d'entrée | -20 mV ... 100 mV (Plage de mesure minimale : 5 mV) |
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, Cu : à 2, 3 ou 4 fils |
| Types de capteurs utilisables (TC) | A, B, C, D, E, J, K, L, N, R, S, T, U |
| Plage de mesure de la température | -250 °C ... 2500 °C (Plage en fonction du type de capteur utilisé) |
| Étendue de la plage de mesure de la température | ≥ 10 K (RTD) |
| ≥ 50 K (TC) | |
| Plage de résistance linéaire | 10 Ω ... 2000 Ω (Plage de mesure minimum : 10 Ω) |
| Signal: Courant | |
| Signal de sortie courant | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Signal de sortie courant maximal | 23 mA |
| Charge | (UL - 11 V) / 0,023 A |
| Détrompage HART | FSK ± 0,5 mA |
| Version HART | 7 |
| Vitesse de transmission | 1200 Baud |
| Filtre de fréquence secteur | 50/60 Hz |
| Résistance de communication | ≥ 250 Ω |
| Temporisation à l'enclenchement | 7 s (HART) |
| 7 s (Valeur de mesure) | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Installation Ex (EPL) | Gb |
| Div. 1 | |
| Circuits électriques Ex i (EPL) | Ga |
| Div. 1 |
| Communication des données (dérivation) | |
| Protocoles supportés | HART |
| Affichage d'état | LED (rouge) |
| Dessin coté |
|
| Largeur | 12,5 mm |
| Hauteur | 116 mm |
| Profondeur | 113,7 mm |
| Profondeur NS 35/7,5 | 114,5 mm (Enclenché sur un rail DIN NS 35/7,5, conforme à la norme EN 60715) |
| Couleur | gris (RAL 7042) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -50 °C ... 100 °C |
| Altitude | ≤ 4000 m (au-d. du niveau de la mer) |
| Classe climatique | B2 |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 2 (1) G Ex ib [ia Ga] IIC T6...T4 Gb |
| Certificat | EPS 20 ATEX 1 166 X |
| IECEx | |
| Repérage | Ex ib [ia Ga] IIC T6...T4 Gb |
| Certificat | IECEx EPS 20.0060X |
| CSA | |
| Repérage | IS for Class I, Div. 2, Groups A, B, C, D; T6...T4 |
| AIS / Class I / Div. 1 / ABCD | |
| Type de montage | Montage sur rail DIN |
