M17-17S1N8AW500S - Embases paroi avant

1628927

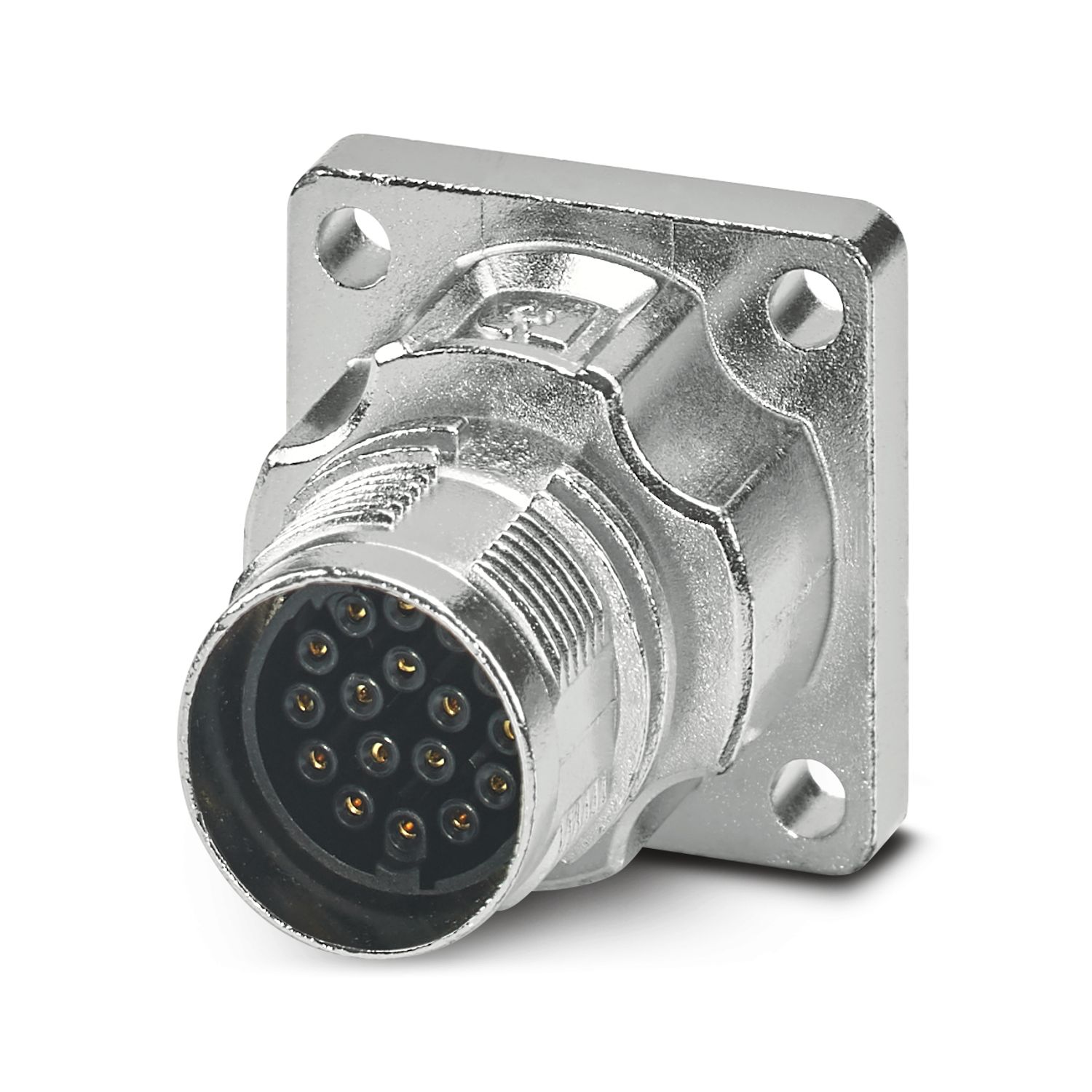

M17, Embases paroi avant, série: M17 PRO, droit, blindé: oui, Pour verrouillages rapides standard et ONECLICK, Nombre de pôles: 17, type de contact: Connecteur femelle, Raccordement à sertir, cote de bride: 26 mm x 26 mm, L'article est sans plomb, conformément à la directive RoHS II, sans exception 6c (Pb < 0,1 %)

Informations détaillées concernant le produit

Caractéristiques techniques

Remarques

Conseil pour commander:	Commander séparément les contacts à sertir 17 x 0,6 mm
Consigne de sécurité
Consigne de sécurité	AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels.
		• AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible.
		• AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation.
		• Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates.
		• Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales.
		• Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate.
		• Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products).
		• En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur.
		• Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre
		• Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement.
		• Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3
		• Utiliser uniquement les outils recommandés par Phoenix Contact
		• Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés.
		• Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé.
		• Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées.
		• Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion.
		• En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12).

Propriétés du produit

Type de produit	Connecteurs circulaires (côté appareil)

Indications sur les matériaux

Classe d'inflammabilité selon UL 94	V0

Connecteur

Corps isolant
Cycles d'enfichage	100
Type de raccordement	Raccordement à sertir
Type de contact	Connecteur femelle
Application	Signal
Nombre de pôles	17
Enfichable	17
Hauteur d'installation	3000 m
Nombre Contact (Contacts de signalisation)	17
Diamètre Contact (Contacts de signalisation)	0,6 mm
Section de cordon min. Contact (Contacts de signalisation)	0,06 mm²
Section de cordon max. Contact (Contacts de signalisation)	0,5 mm²
Courant de référence Contact (Contacts de signalisation)	3,6 A (avec section de raccordement max.)
Tension de référence Contact (Contacts de signalisation)	60 V
Tension de tenue aux chocs assignée	1,5 kV
Catégorie de surtension	II
Degré de pollution	3
Boîtier
Version	Boîtier à bride
Type de filetage	M17
Type	droit
Mode de verrouillage	Pour verrouillages rapides standard et ONECLICK
Type de montage	Montage face avant/bride carrée (4x Ø 3,2 mm)
Cote de bride	26 mm x 26 mm
Matériau du boîtier	GD-Zn
Indice de protection (enfiché)	IP67
Indice de protection (enfiché)		IP68 (2 m / 24 h)

Conditions environnementales et de durée de vie

Conditions ambiantes
Température ambiante (fonctionnement)	-40 °C ... 105 °C (voir courbe de derating)
Humidité de l'air admissible (stockage/transport)	50 % ... 65 %

Données commerciales

Référence	1628927
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	ABRAAL
GTIN	4055626707020
Poids par pièce (emballage compris)	48,9 g
Poids par pièce (hors emballage)	32,16 g
Numéro du tarif douanier	85366990
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	60 V	1 A	0,5

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Solutions de verrouillages rapides et standard compatibles avec les modèles de tous les fabricants

Conception moderne, homogène pour un confort de commande élevé

Raccordement à sertir : équipement résistant aux vibrations et aux températures

Tous les boîtiers sont à équiper avec des contacts mâles ou femelles

Utilisation sûre sur le terrain grâce aux indices de protection élevés

ECLASS-13.0	27440109
ECLASS-15.0	27440109

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
