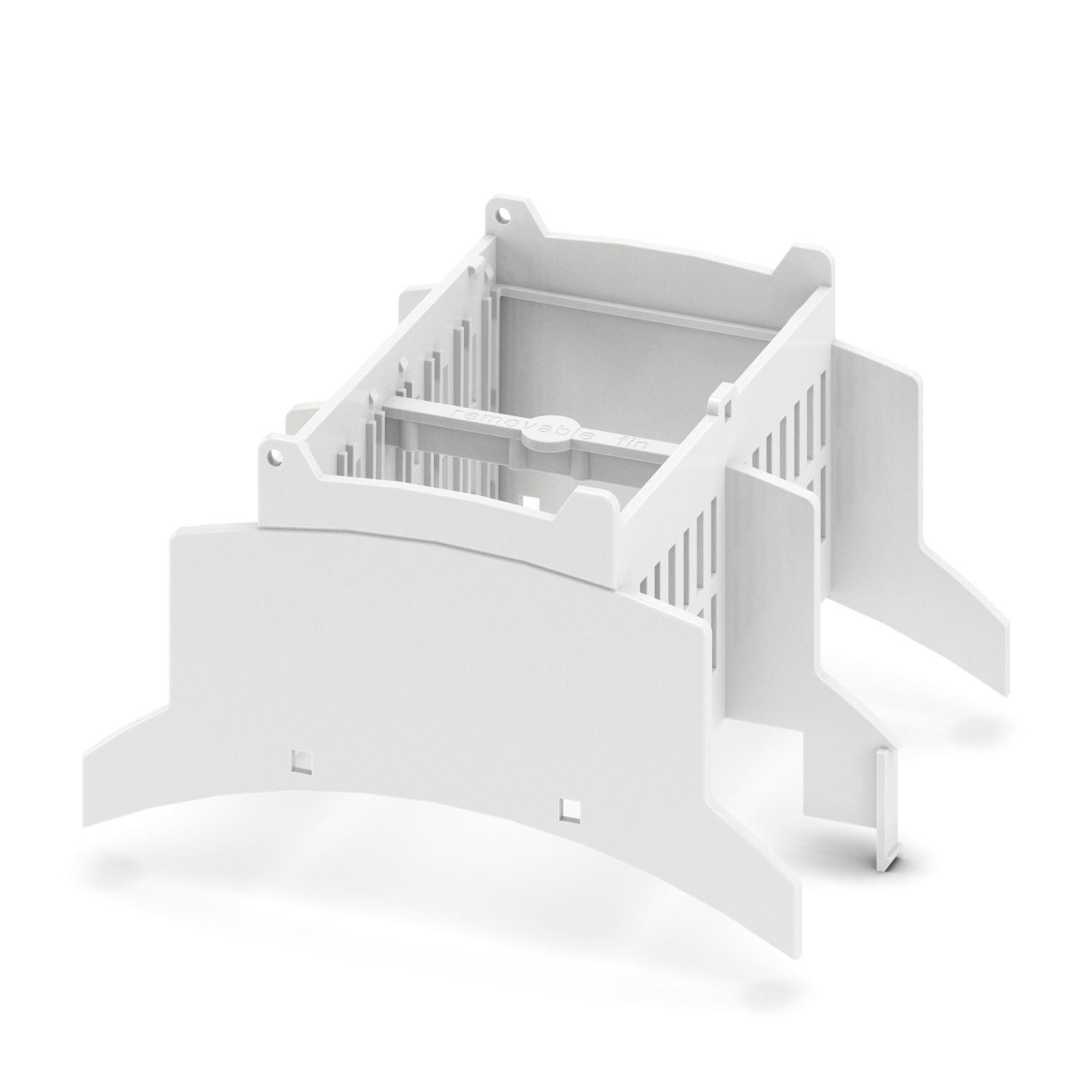

BC 71,6 UT HBUS FS BU VPE160
-
Embase du boîtier
1738320
Boîtier électronique sur rail DIN pour l'utilisation dans les répartiteurs d'installation suivant la norme DIN 43880, Partie inférieure du boîtier avec base encliquetable, largeur: 71,6 mm, hauteur: 89,7 mm, profondeur: 48,9 mm, coloris: bleu (similaire à RAL 5015), connexion transversale: Connecteur de bus sur rail DIN (en option), nombre de pôles connecteur transversal: 16, avec base encliquetable montée
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Instructions de montage | Veuillez respecter le conseil d'utilisation se trouvant dans la zone de téléchargement. |
| Type de produit | Partie inférieure du boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN pour l'utilisation dans les répartiteurs d'installation suivant la norme DIN 43880 |
| Série de boîtiers | BC |
| Gamme de produits | BC 71,6.. |
| Version | Partie inférieure du boîtier avec base encliquetable |
| Ouverture de ventilation disponible | non |
| Dessin coté |
|
| Largeur | 71,6 mm |
| Hauteur | 89,7 mm |
| Profondeur | 48,9 mm |
| Graduation | 4 UL |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur (Boîtiers) | bleu (RAL 5015) |
| Classe d'inflammabilité selon UL 94 | V0 |
| IRC selon CEI 60112 | < 400 |
| Matériau du boîtier | PC |
| Qualité de surface | non traité |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Hauteur de chute | 50 cm |
| Fréquence | 50 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Contrôle des matériaux susceptibles de nuire à l'adhésion de la laque | |
| Spécification de contrôle | VDMA 24364:2018-05 |
| Résultat | Essai réussi |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Résultat degré de protection code IP | IP20 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 95 % |
| Nombre de supports de circuits imprimés | 9 |
| Type de fixation de circuits imprimés | Verrouillage |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Montage sur rail DIN/montage mural |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
Avantages
Système de boîtier et de raccordement adaptés, permet un développement plus rapide des appareils
Configuration en ligne personnalisée pour les applications variées en domotique
Variabilité de la technologie de raccordement
Possibilité de montage sur rail DIN ou au mur
En option avec connecteur de bus sur rail DIN et système de connecteur de puissance
Montage sans outil
Disponible dans des pas de 1 ... 9 unités de largeur différentes (17,8 mm ... 161,6 mm)
Conforme à la norme DIN EN 43880
