HC-KA-B 10-ST/PEL
-
Élément de contact
1772858
Adaptateur pour module HEAVYCONNEC, isolant mâle, série B10, 10 pôles, raccordement pour conducteur de protection à gauche pour le côté droit de l'armoire, raccordement vissé ; des éléments de contact avec raccordement vissé, serti, QUICKON sont utilisables en tant que connecteurs correspondants
Informations détaillées concernant le produit
| Généralités | Pour brides de montage HEAVYCONNEC-ADVANCE et embases HEAVYCONNEC de type B10. Des éléments de contact à raccordement vissé, serti, QUICKON sont utilisables en tant que connecteurs correspondants. |
| Type de produit | Adaptateur pour module |
| Type | B10 |
| Nombre de pôles | 10 |
| Enfichable | 10+PE |
| Version | pour le côté droit de l'armoire électrique |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de référence (III/3) | 400 V |
| Tension de tenue aux chocs assignée | 6 kV |
| Courant de référence | 16 A |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,2 mm² ... 2,5 mm² |
| Section raccordable AWG | 22 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,8 Nm |
| Longueur de gaine à dénuder de chaque fil | 14 mm |

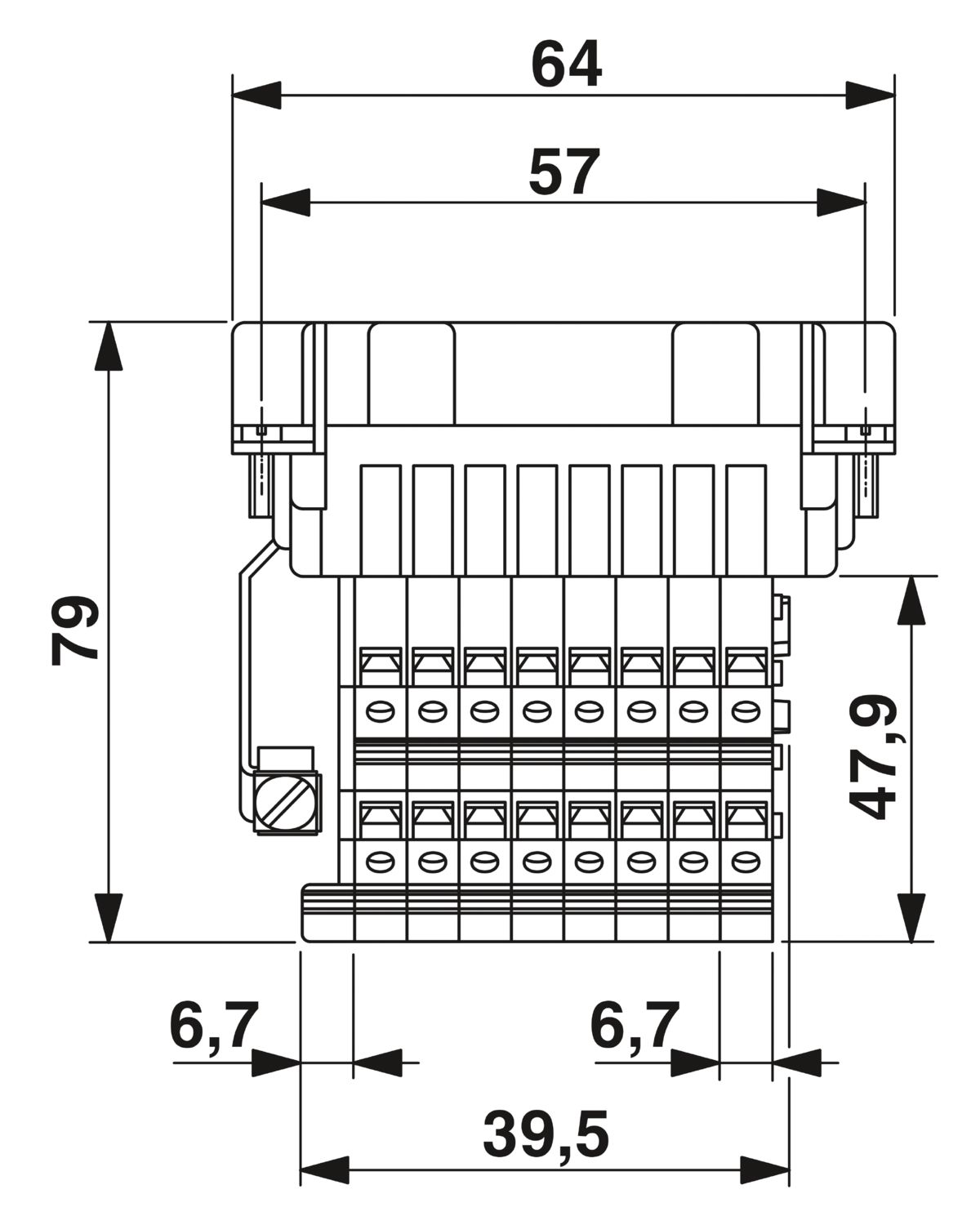

| Dessin coté |
|
| Largeur | 64 mm |
| Adaptateur-bornier large | 39,5 mm |
| Hauteur | 34 mm |
| Longueur | 79 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA/PC |
| Longueur à dénuder des fils uniques | 14 mm |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Instructions de montage | Les connecteurs ne doivent être manipulés que hors charge/tension. |
