HC-B 24-ESTZZ
-
Élément de contact
1605255

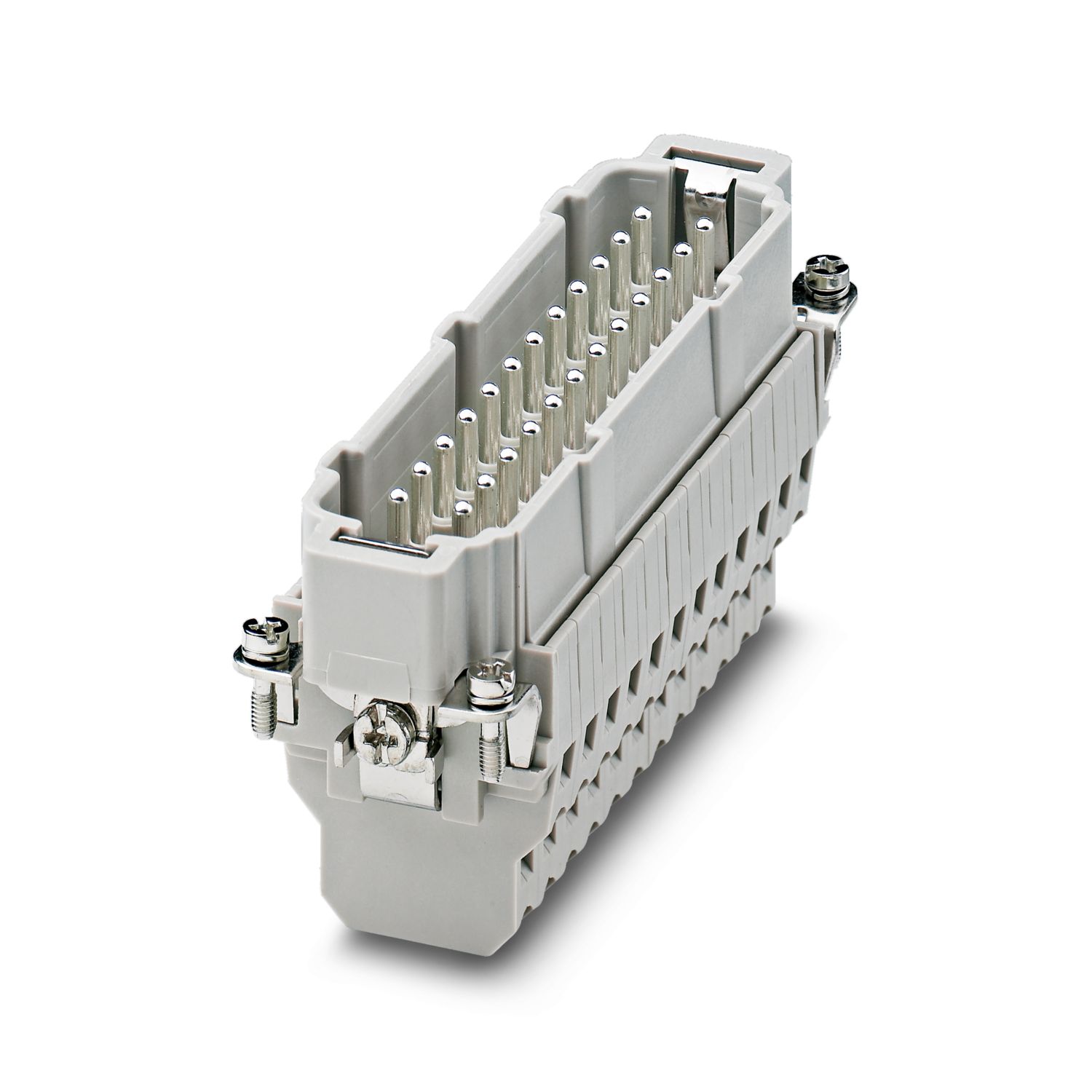

Isolant mâle HEAVYCONNEC, série B24, 24 pôles, 2 raccordements à ressort par contact
Informations détaillées concernant le produit
| Généralités | Pour boîtiers HC-B24 |
| Instructions de montage | Pour boîtiers h ≥ 72 mm. Les connecteurs mâles ne doivent être manipulés que hors charge/tension. |
| Pour boîtier de type B16 / B32. Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-B |
| Type | B24 |
| B48 | |
| Nombre de pôles | 24 |
| Enfichable | 24+PE |
| Numérotation des contacts | 1 - 24 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |

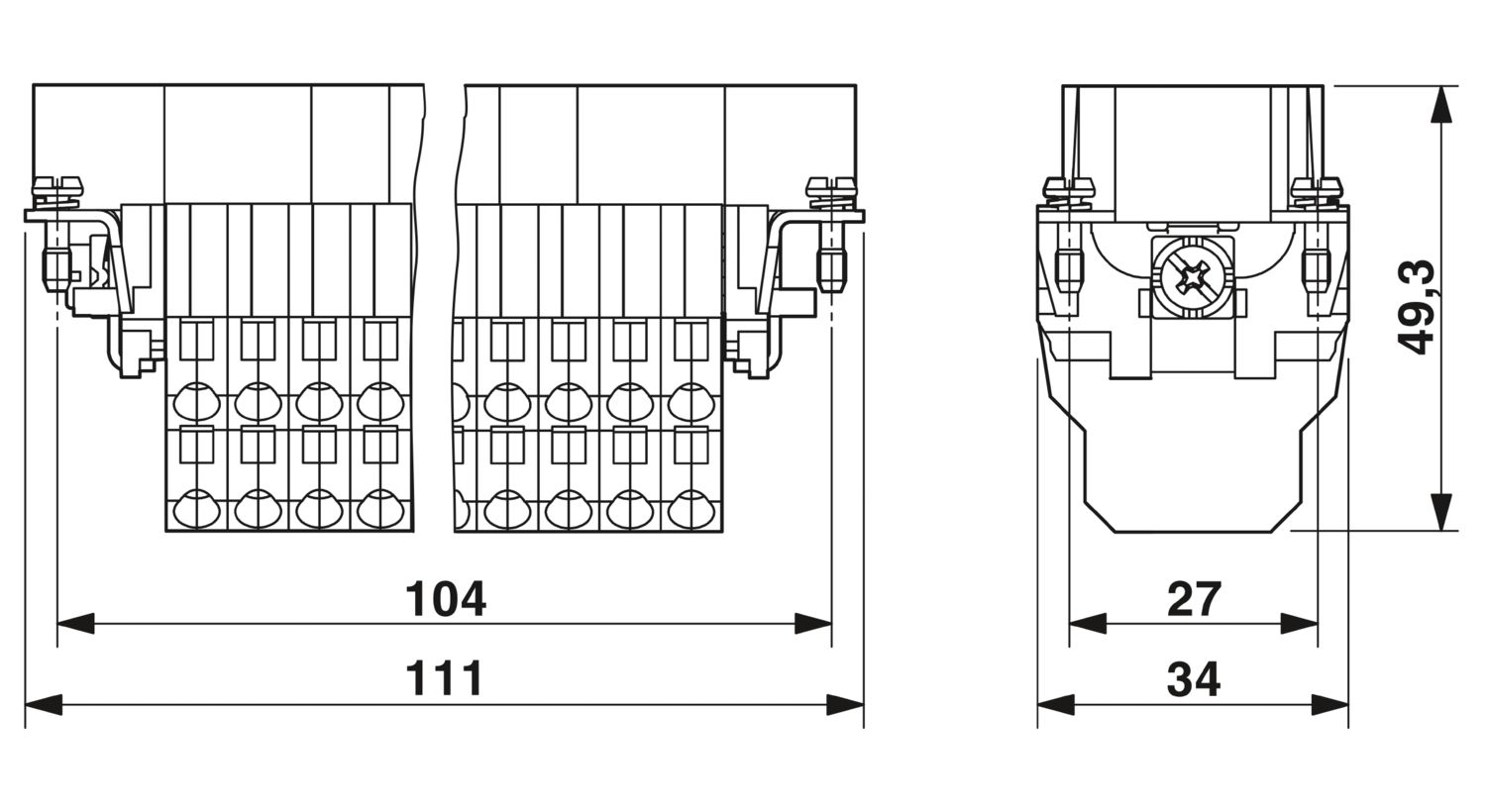

| Dessin coté |
|
| Largeur | 34 mm |
| Hauteur | 35,5 mm |
| Longueur | 111 m |
| Caractéristiques mécaniques | |
| Hauteur minimum du boîtier | 72 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à ressort de traction |
| Raccordement du conducteur | |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 10 mm ±1 mm |
| Tension de référence (III/3) | 500 V |
| Tension de tenue aux chocs assignée | 6 kV |
| Courant de référence | 16 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
