Le coupleur de bus avec E/S intégrées a été conçu pour une installation au sein d'un réseau Modbus/TCP (UDP) et assure la liaison avec le système d'E/S Inline. Il est possible de juxtaposer jusqu'à 61 participants Inline au coupleur de bus. Le coupleur de bus prend en charge maximum 16 équipements PCP.

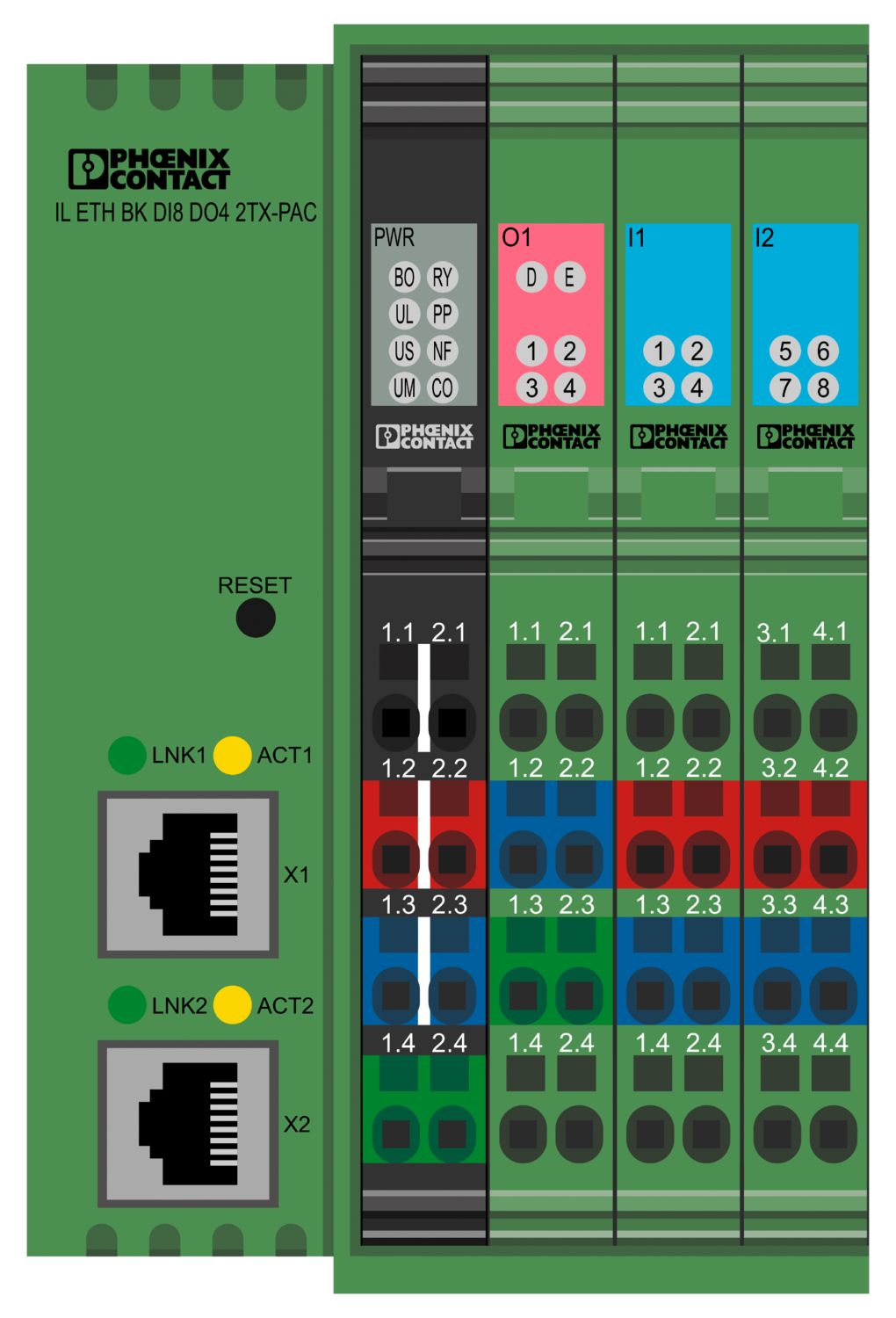

IL ETH BK DI8 DO4 2TX-PAC
-
Coupleur de bus
2703981
Inline, Coupleur de bus, Modbus/TCP(UDP), Connecteur femelle RJ45, Entrées TOR: 8, 24 V DC, connectique: 3 fils, Sorties TOR: 4, 24 V DC, 500 mA, connectique: 3 fils, vitesse de transmission dans le bus local: 500 kBit/s / 2 MBit/s, indice de protection: IP20, y compris connecteurs mâles Inline et champs de repérage
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit

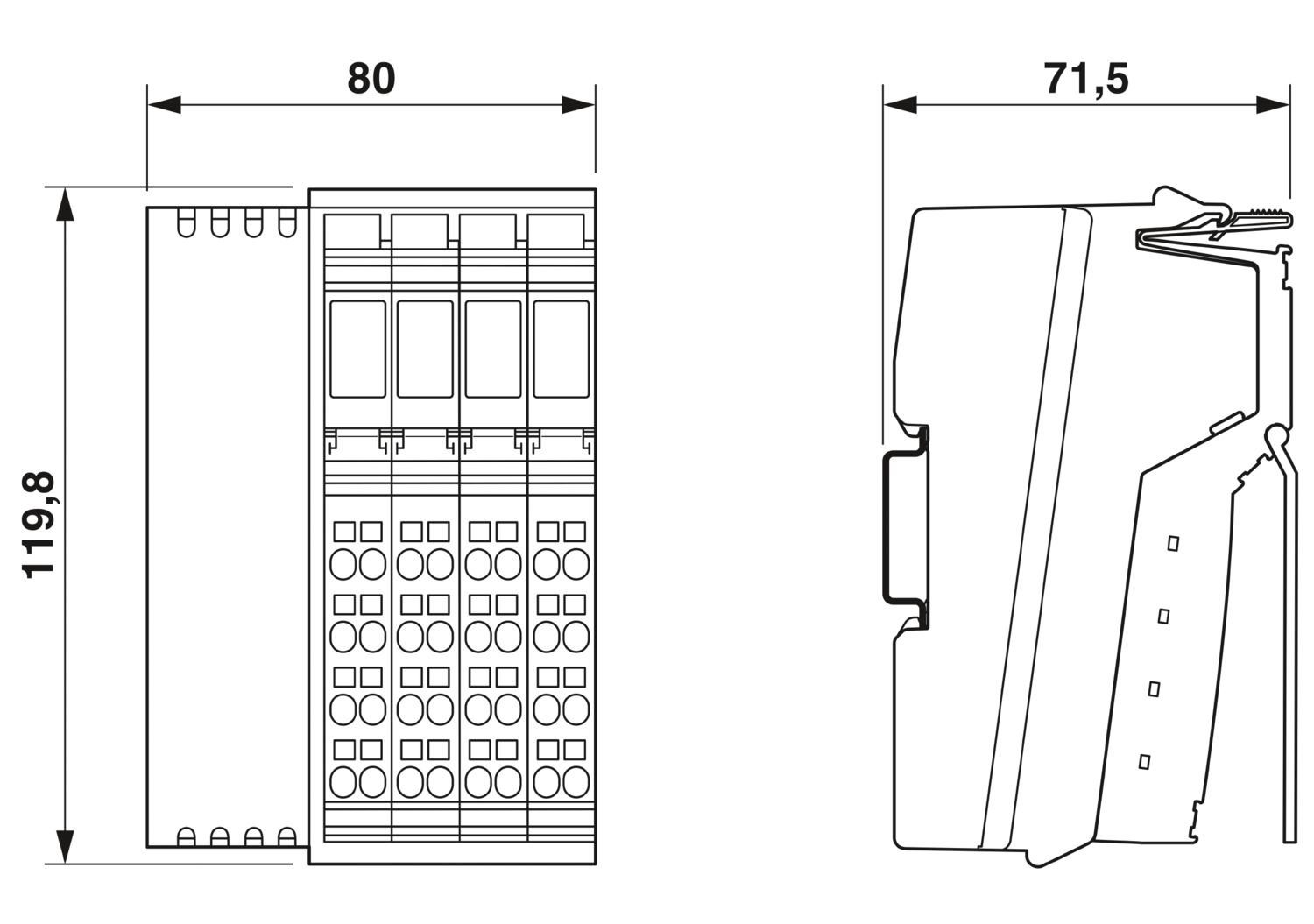

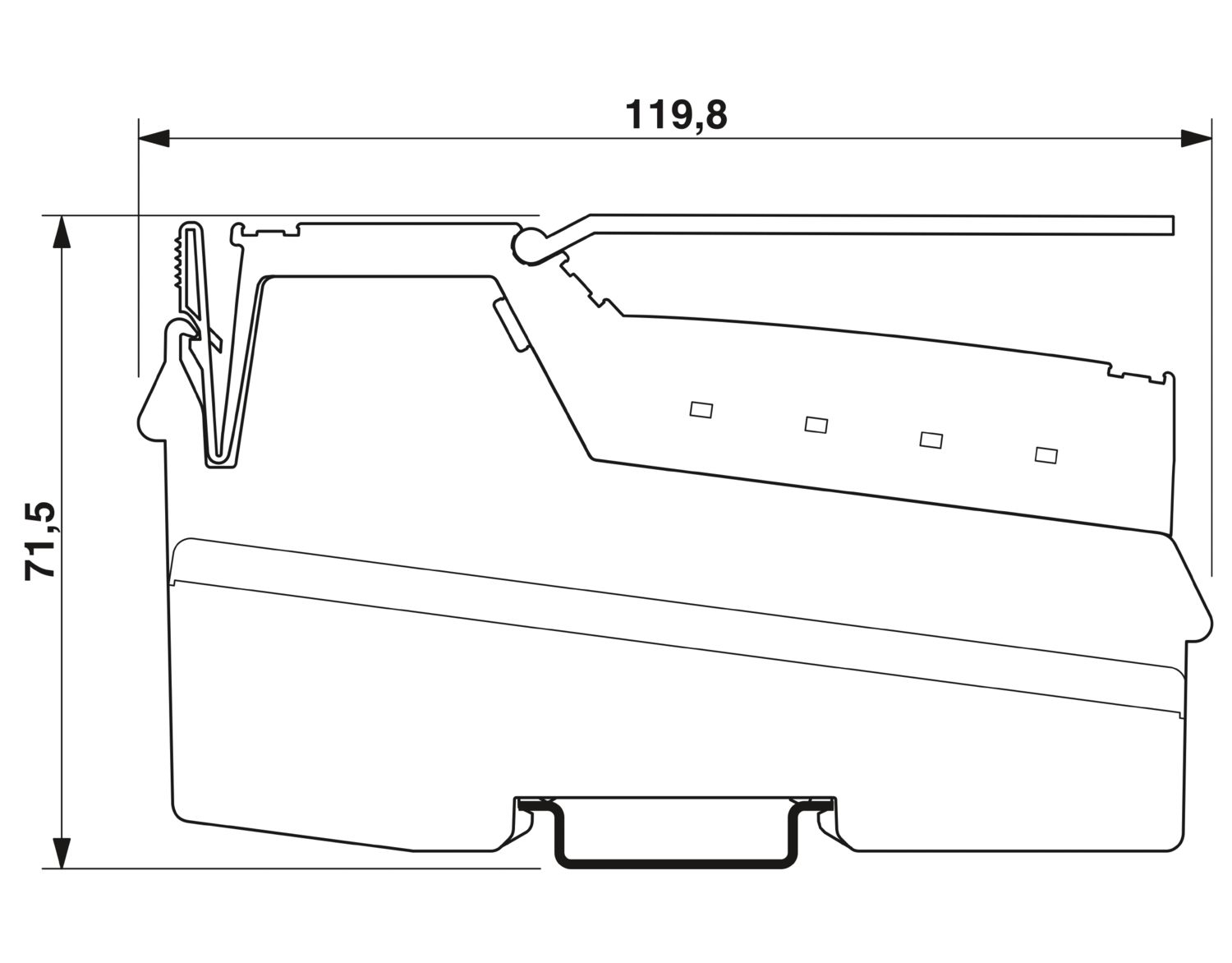

| Dessin coté |
|
| Largeur | 80 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions connecteurs inclus |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Modbus/TCP (UDP) | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 10/100 MBit/s |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Bus local Inline | |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s (détection automatique, pas de système hybride) |
| Limites du système | |
| Nombre d'unités connectées supportées | max. 63 (par station) |
| Nombre d'abonnés raccordés au bus local | max. 61 (Les E/S embarquées sont deux participantes) |
| Nombre d'unités connectées avec canal de paramètres | max. 16 |
| Nombre de modules de dérivation avec dérivation bus interstation | 0 |
| Module | |
| Code ID (hex) | none |
| Espace d'adressage d'entrées | 8 Bit |
| Espace d'adressage des sorties | 4 Bit |
| Longueur de répertoire | 16 Bit |
| Numérique: | |
| Dénomination entrée | Entrées TOR |
| Description de l'entrée | EN 61131-2 type 1 |
| Nombre d'entrées | 8 |
| Type de raccordement | Connecteur Inline |
| Technologie de raccordement | 3 fils |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal pour UIN | typ. 3 mA |
| Courant d'entrée typique par canal | typ. 3 mA |
| Temps d'amorçage typique | env. 500 µs |
| Temporisation en cas de passage du signal de 0 à 1 | 1,2 ms |
| Temporisation en cas de passage du signal de 1 à 0 | 1,2 ms |
| Numérique: | |
| Dénomination sortie | Sorties TOR |
| Type de raccordement | Connecteur Inline |
| Technologie de raccordement | 3 fils |
| Nombre de sorties | 4 |
| Circuit de protection | Protection contre les courts-circuits et contre les surcharges; Circuit de roue libre dans le pilote de sortie |
| Tension de sortie | 24 V DC -1 V (à l'intensité nominale) |
| Courant de sortie maximal par module | max. 2 A |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie à l'état hors circuit | max. 10 µA (En l'absence de charge, une tension peut également être mesurée au niveau d'une sortie non activée.) |
| Charge nominale inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
| Résistance de la tension en retour aux impulsions courtes | protégé contre la tension inverse |
| Comportement en cas de surcharge | Redémarrage automatique |
| Comportement en cas de surcharge inductive | La sortie peut être détruite |
| Comportement en cas de coupure de tension | La sortie suit l'alimentation en tension sans temporisation |
| Temporisation du signal | typ. 1,2 ms |
| Coupure de la surintensité | min. 0,7 A |
| Type de produit | Composants E/S |
| Gamme de produits | Inline |
| Type | modulaire |
| Etendue de la livraison | y compris connecteurs mâles Inline et champs de repérage |
| Nombre de voies | 12 |
| Diagnostic messages | Court-circuit ou surcharge des sorties TOR oui |
| Défaillance de l'alimentation des capteurs oui | |
| Défaillance de l'alimentation des actionneurs oui | |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
| Puissance dissipée maximale en condition nominale | 6,3 W |
| Potentiels | |
| Circuit de protection | Parafoudre basse tension (alimentation de segment, alimentation principale, alimentation de coupleur de bus); Diode Zéner bidirectionelle, 35 V DC |
| Protection contre l'inversion des pôles (alimentation de segment, alimentation principale, alimentation de coupleur de bus); Diode Zéner bidirectionelle, 35 V DC | |

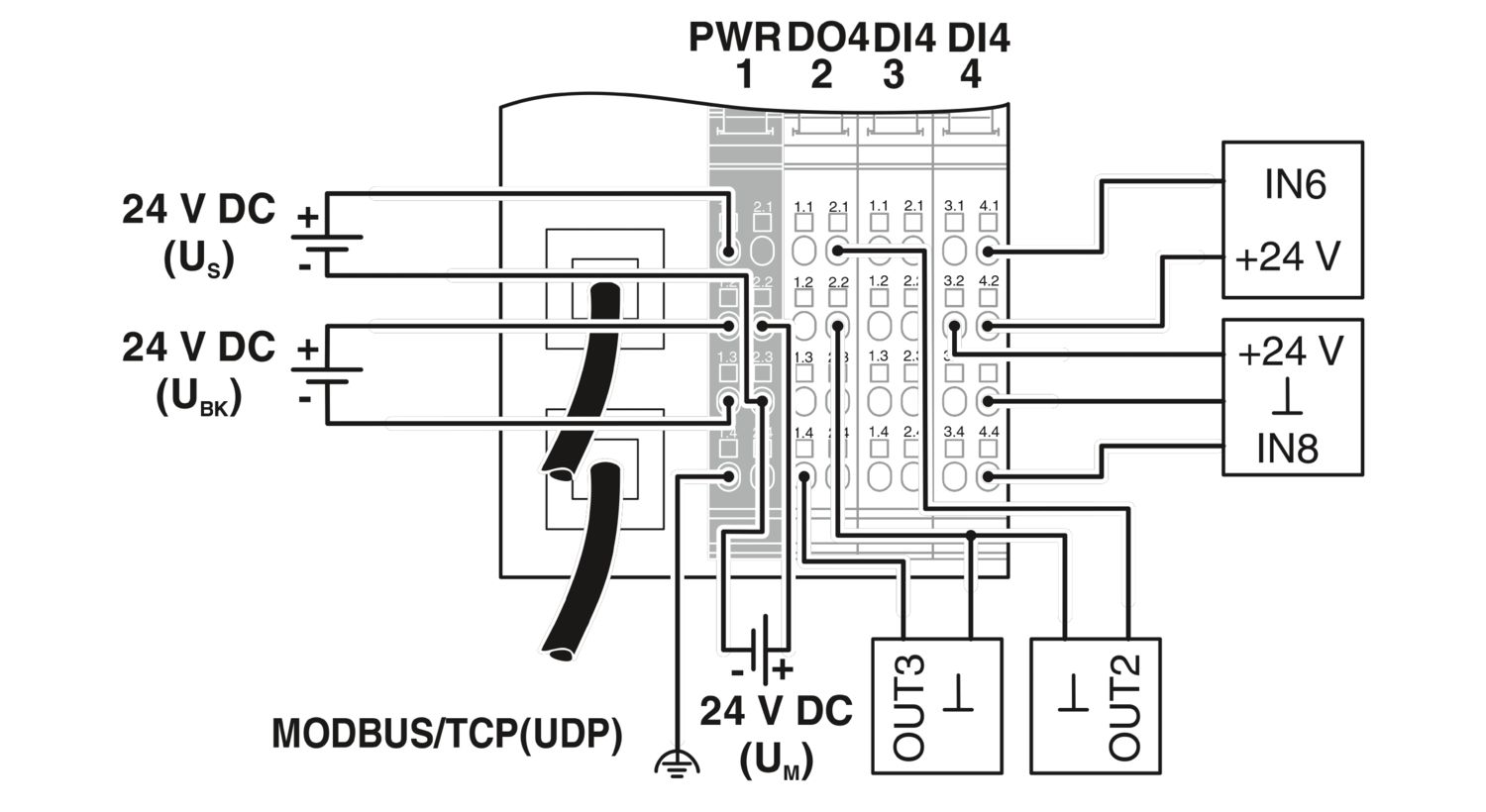

| Potentiels: Alimentation coupleur de bus UBK ; l'alimentation logique UL (7,5 V) et analogique UANA (24 V) sont générées à partir de l'alimentation du coupleur de bus. | |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 0,98 A (avec le nombre maximal de modules d'E/S raccordés) |
| min. 80 mA (sans modules d'E/S raccordés) | |
| Potentiels: Alimentation de la logique (UL) | |
| Tension d'alimentation | 7,5 V DC |
| Potentiels: Alimentation des modules analogiques (UANA) | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Potentiels: Alimentation du circuit principal (UM) | |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 8 A DC |
| min. 3 mA (sans périphérique raccordé) | |
| Potentiels: Alimentation du circuit de segments (US) | |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 8 A DC |
| min. 3 mA (sans périphérique raccordé) | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Interface Ethernet 1/interface Ethernet 2 | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 1 / Logique (UBK, UL, UANA) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 1 / Périphérie (UM, US) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 1/terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 2 / Logique (UBK, UL, UANA) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 2 / Périphérie (UM, US) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 2/terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Logique (UBK, UL, UANA) / périphérie (UM, US) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Logique (UBK, UL, UANA) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Périphériques (UM, US) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Technologie de raccordement | |
| Dénomination connexion | Connecteurs Inline |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteurs Inline | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section de conducteur AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Montage sur rail DIN |
BV
Identifiant de lhomologation: 21725/C0 BVRINA
Identifiant de lhomologation: ELE121121XGDNV
Identifiant de lhomologation: TAA00002CUcULus Recognized
Identifiant de lhomologation: E140324cULus Listed
Identifiant de lhomologation: E199827
Avantages
2 ports Ethernet (avec switch intégré)
Autonégociation
Auto-crossing
Vitesse de transmission 10 MBit/s et 100 MBit/s
Détection automatique de la vitesse de transmission dans le bus local (500 kBit/s ou 2 MBit/s)
8 entrées TOR, 4 sorties TOR (embarquées)
Possibilité d'échange de données via serveur OPC
Interfaces logicielles pour accès TCP/IP : DDI (Device Driver Interface) et HFI (High Level Language Fieldbus)
Web-based management (gestion basée sur le web)
