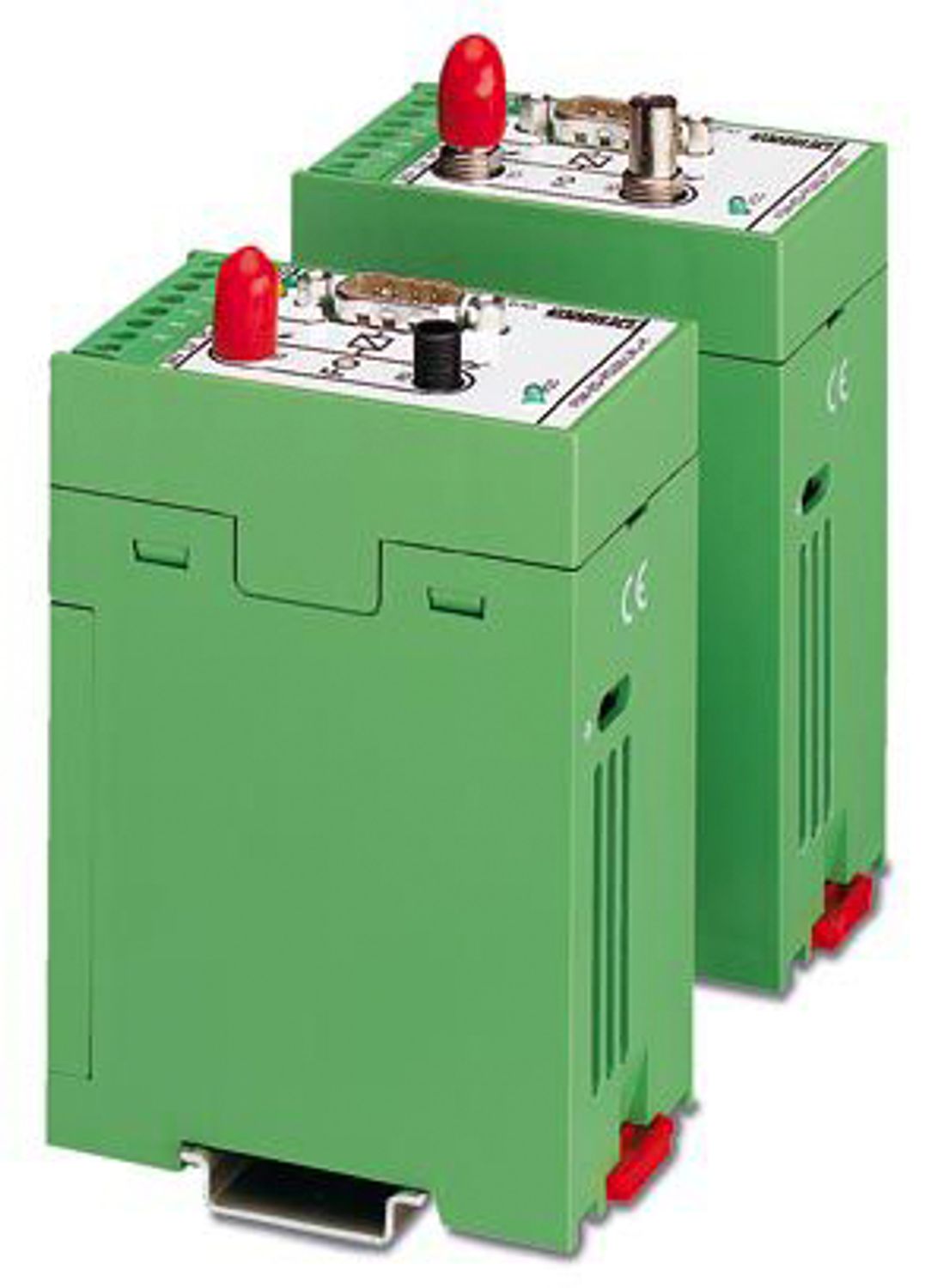

PSM-EG-RS232/LWL-K
-
Convertisseurs fibre optique
2761363
Convertisseur d'interface, pour convertir les signaux de données de RS 232 (V.24) à la fibre optique polymère ou PCF, raccordement : F-SMA, montage sur profilé
Informations détaillées concernant le produit
| Isolation galvanique | RS-232//alimentation |
| Puissance dissipée maximale en condition nominale | 1,68 W |
| Tension d'essai interface de données/alimentation | 2,5 kV AC |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC ±20 % |
| Courant absorbé typique | max. 70 mA |
| Signal | point à point |
| Voies de transmission | 2 (1/1), RxD, TxD, duplex intégral |
| Données: optique fibre optique | |
| Puissance d'émission | 204,17 µW (-6,9 dBm pour 980/1000 µm) |
| 19,5 µW (-17,1 dBm pour 200/230 µm) | |
| Puissance d'émission minimale | min. -6,9 dBm (980/1000 µm) |
| min. -17,1 dBm (200/230 µm) | |
| Longueur de transmission avec 3 dB de réserve du système | min. 70 m (F-P 980/1000 230 dB/km avec connecteur à montage rapide) |
| min. 400 m (avec F-S 200/230 9 dB/km, avec système de raccordement rapide) | |
| Type de raccordement | Connecteur F-SMA |
| Longueur d'onde | 660 nm |
| Sensibilité minimale du récepteur | min. -26,4 dBm (980/1000 µm) |
| min. -27,9 dBm (200/230 µm) | |
| Données: Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
| Débit série | 64 kbits/s |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| MINICONNEC | |
| Distance de transmission | 15 m |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section du conducteur AWG max. | 14 |
| Section du conducteur AWG min. | 24 |
| Largeur | 45 mm |
| Hauteur | 75 mm |
| Profondeur | 112 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Matériau (Boîtier) | ABS |
| Câble fibre optique | |
| Types de fibres | 980/1000 µm |
| 200/230 µm | |
| Fibre en polymère | |
| Fibre PCF | |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 50 °C |
| Isolation galvanique | RS-232//alimentation |
| Type de montage | Montage sur rail DIN |
| Référence | 2761363 |
| Conditionnement | 1 Unité(s) |
| Commande minimum | 1 Unité(s) |
| Product key | DNC224 |
| GTIN | 4017918064655 |
| Poids par pièce (emballage compris) | 253,9 g |
| Poids par pièce (hors emballage) | 252 g |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
|
| EU REACH SVHC | |
| Indication de substance soumise à autorisation REACH (n° CAS) | Aucun substance na un taux pondéral supérieur à 0,1 % |
