PT 2X2-12DC-ST
-
Fiche parafoudre
2838254

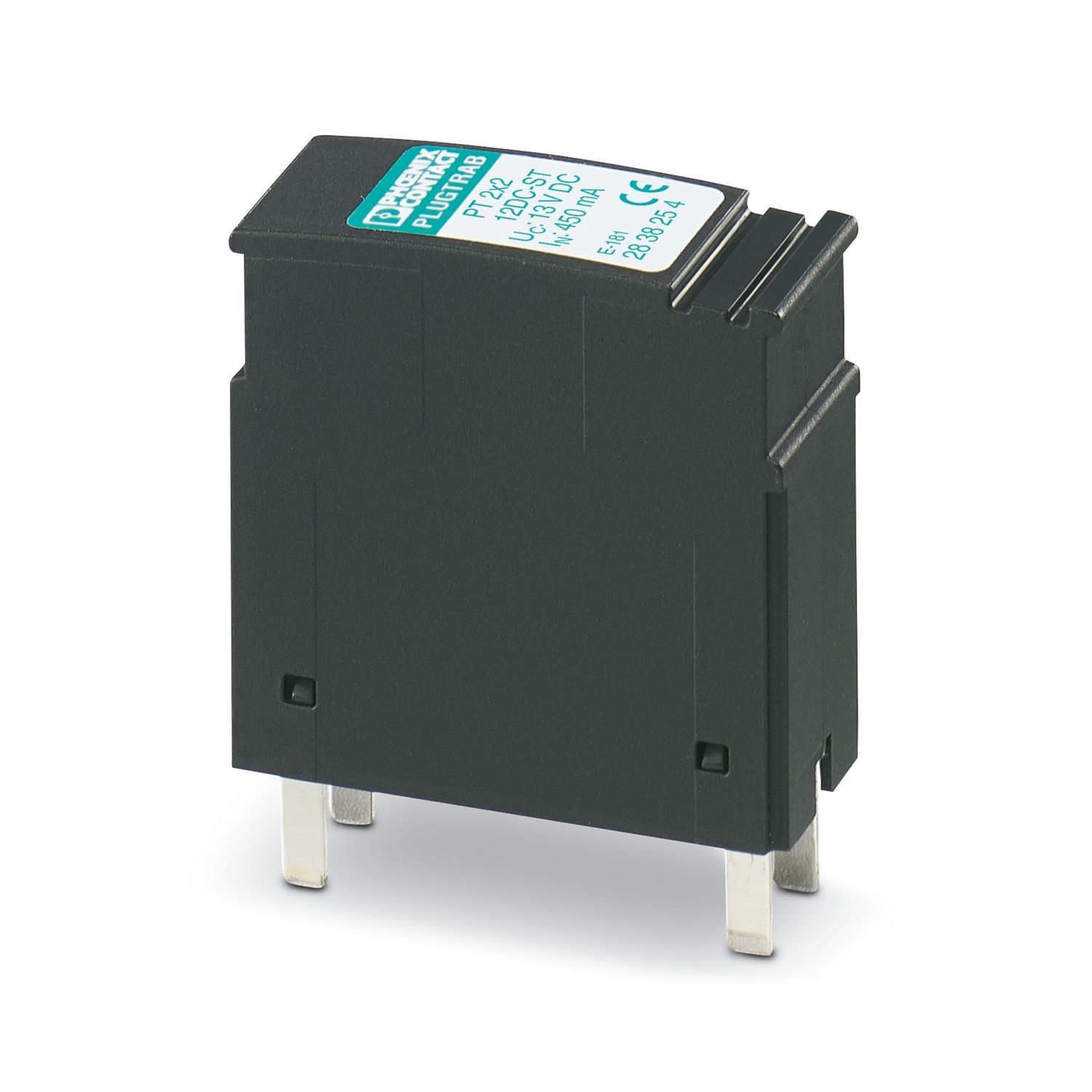

Fiche de protection PT avec circuit de protection pour 2 circuits de signaux bifilaires indépendants du potentiel. Tension nominale : 12 V DC. Compatibilité HART.
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | PLUGTRAB PT |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Connecteur mâle |
| Message protection antisurtension défectueuse | aucun |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
| Paires de fils par module | 2 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension nominale UN | 12 V DC |
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Dessin coté |
|
| Largeur | 17,5 mm |
| Hauteur | 44,8 mm |
| Profondeur | 51,7 mm |
| Graduation | 1 UL |
| Largeur module complet | 17,7 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 65,5 mm |
| Couleur | noir (RAL 9005) |
| couleur cuivre | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Tension permanente maximale UC | 13 V DC |
| 9 V AC | |
| Courant de référence | 450 mA (45 °C) |
| Courant utile de service IC pour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 1 µA (avec PT 2X2+F-BE) |
| ≤ 4 µA | |
| Courant nominal de décharge In (8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In (8/20) µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp (10/350) µs | 2,5 kA (par circuit) |
| Corriente de descarga total ITotal (8/20) µs | 20 kA |
| Courant de décharge Imax (8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax (8/20) µs maximal (fil-terre) | 10 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 20 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 18 V |
| Limitation de la tension de sortie (10/700) µs (fil-terre) | ≤ 450 V |
| Limitation de la tension de sortie (10/700) µs (fil-masse du signal) | ≤ 18 V |
| Tension résiduelle pour In (fil-fil) | ≤ 18 V |
| Tension résiduelle avec In (fil-masse du signal) | ≤ 450 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 23 V |
| Temps d'amorçage tA (fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | 0,5 dB (≤ 600 kHz) |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ω | typ. 3 MHz |
| Capacité (fil-fil) | 3 nF |
| Résistance par circuit | 2,2 Ω |
| Message protection antisurtension défectueuse | aucun |
| Courant de choc admissible (fil-fil) | C2 - 10 kV / 5 kA |
| Courant de choc admissible (fil-terre) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | VDE 0110-1 / CEI 60664-1 |
| Normes Spécification informatique | |
| Normes/Prescriptions | CEI 61643-21 |
| DIN EN 61643-21 | |
| UL 497B | |
| CEI 61643-21 | |
| DIN EN 61643-21 | |
| UL 497B | |
| Type de montage | sur embase |
Avantages
Contrôle et documentation simplifiés avec CHECKMASTER 2 grâce à des modules de protection enfichables
Confort de maintenance accru grâce à la structure en 2 parties
Une sélection simple adaptée à toutes les exigences dans le domaine de la technique de mesure, de commande et de régulation (MCR) grâce à une gamme complète
Aucune influence du signal en cas de travaux d'entretien grâce à une insertion et retrait exempts d'impédance des fiches de protection
