SAC-3P-MS/0,6-PUR/A-1L-V 24-12
-
Câble pour capteurs/actionneurs
1167956

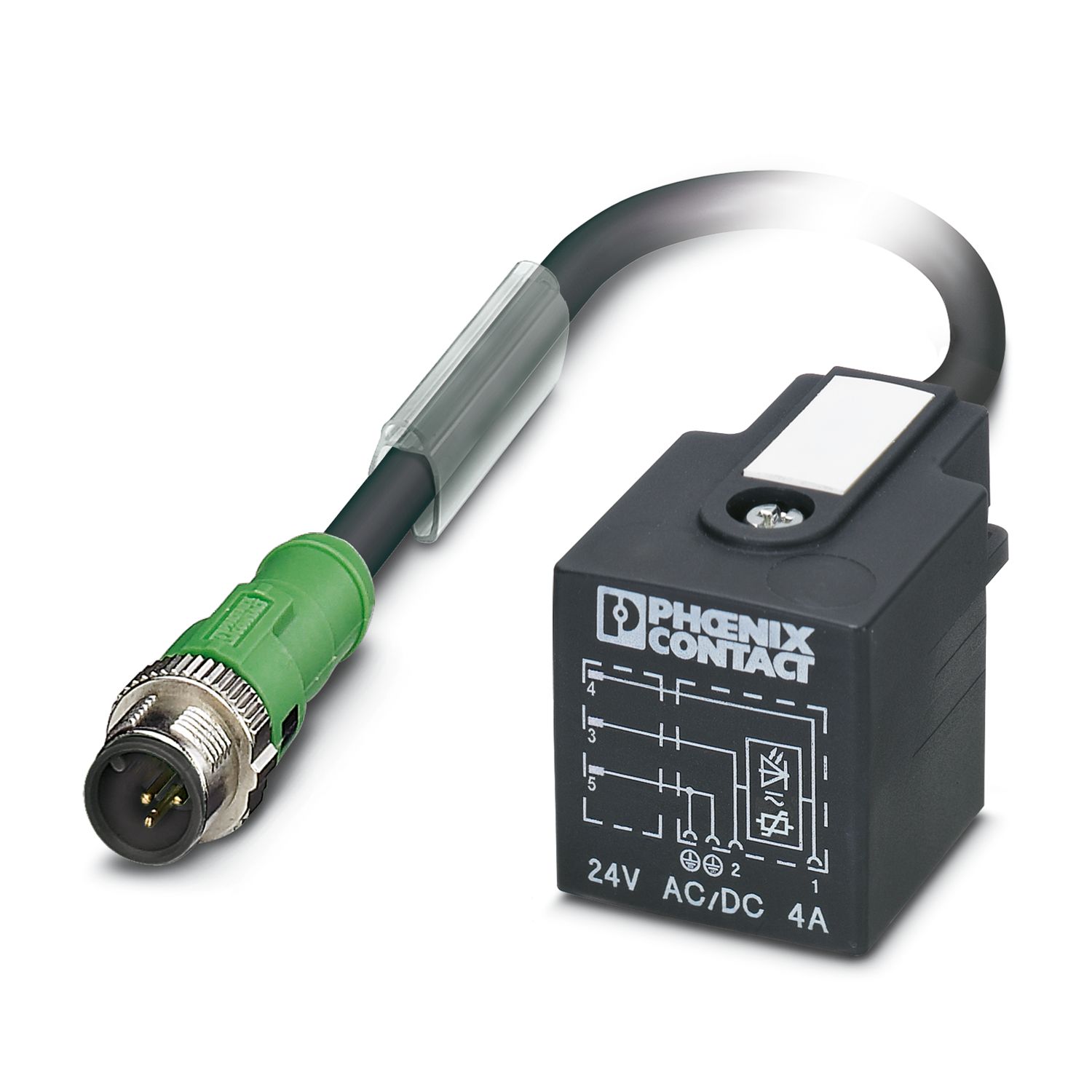

Câble pour capteurs/actionneurs, 3-pôles, connecteur mâle droit M12, codage: A, avec 1 LED, sur Connecteur de vanne A, avec 1 LED, Câblage: Varistance, longueur de câble: 0,6 m
Informations détaillées concernant le produit
Type de produit | Câble pour capteurs/actionneurs avec connecteurs de vanne |
Nombre de pôles | 3 |
Nombre de sorties de câble | 1 |
Détrompage | A |
Propriétés d'isolation | |
Catégorie de surtension | III |
Degré de pollution | 3 |
Raccordement du conducteur | |
Couple de serrage | 0,4 Nm |
0,6 Nm |
Matériau du joint | TPU |
Matériau du boîtier du connecteur pour électrovanne | TPU |
Matériau de surface de prise | TPU |
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de contact | CuSn |
Matériel Module à isolant connecteur pour EV | PA 6.6 |
Matériau de surface du contact | Sn |
Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
Résistance d'isolement | ≥ 100 MΩ |
Tension nominale UN | 24 V AC |
24 V DC | |
Intensité nominale IN | 4 A |
Caractéristiques mécaniques | |
Cycles d'enfichage | ≥ 100 (Connecteur M12) |
Affichage d'état | 1 LED |
Présence d'un affichage d'état | oui |
Raccordement 1 | |
Type | connecteur mâle droit M12 |
Nombre de pôles | 3 |
Type de codage | A |
Raccordement 2 | |
Type | Connecteur de vanne A |
Nombre de pôles | 3 |
Matériau | CuSn (Contact) |
Sn (Surface des contacts) | |
PA 6.6 (Porte-contacts) | |
TPU (Boîtiers) | |
Circuit de protection | Varistance |
Longueur du câble | 0,6 m |
Conditions ambiantes | |
Indice de protection | IP65 |
IP67 | |
IP68 | |
Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 90 °C (connecteur mâle / femelle) |
Température ambiante (fonctionnement) (Connecteur pour électrovanne) | -20 °C ... 85 °C (Connecteurs pour électrovanne) |
M12 | |
Désignation de la norme | Connecteur M12 |
Normes/prescriptions | CEI 61076-2-101 |
Connecteur pour électrovanne | |
Désignation de la norme | Connecteur pour EV |
Normes/prescriptions | EN 175301-803 |
Référence | 1167956 |
Conditionnement | 1 Unité(s) |
Commande minimum | 100 Unité(s) |
Remarque | Fabrication à la commande (pas de reprise) |
Product key | AF1DAA |
GTIN | 4063151186319 |
Poids par pièce (emballage compris) | 53,1 g |
Poids par pièce (hors emballage) | 53,1 g |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL |
ECLASS
ECLASS-13.0 | 27060312 |
ECLASS-15.0 | 27060312 |
ETIM
ETIM 9.0 | EC001855 |
UNSPSC
UNSPSC 21.0 | 31251500 |
EU RoHS | |
Conforme aux exigences de la directive RoHS | Oui (Aucun exception) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Aucune substance dangereuse au-dessus des valeurs limites
|
EU REACH SVHC | |
Indication de substance soumise à autorisation REACH (n° CAS) | Aucun substance na un taux pondéral supérieur à 0,1 % |
