SAC-12P- 5,0-PUR/FR SCO
-
Câble pour capteurs/actionneurs
1430679
Câble pour capteurs/actionneurs, 12-pôles, PUR exempt d'halogène, noir RAL 9005, extrémité libre, sur Connecteur femelle coudé M12 SPEEDCONNEC, codage: A, longueur de câble: 5 m
Informations détaillées concernant le produit
| Type de produit | Câble pour capteurs/actionneurs |
| Application | Standard |
| Nombre de pôles | 12 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 1,5 A |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement du conducteur | |
| Couple de serrage | 0,4 Nm (Connecteur M12) |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle coudé M12 SPEEDCONNEC |
| Nombre de pôles | 12 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Longueur du câble | 5 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |
|
| Poids de gaine | 17 kg/km |
| Nombre de pôles | 12 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 12x 0,14 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1 mm ±0,05 mm (Ligne de signal) |
| Diamètre extérieur du câble | 7,20 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PP |

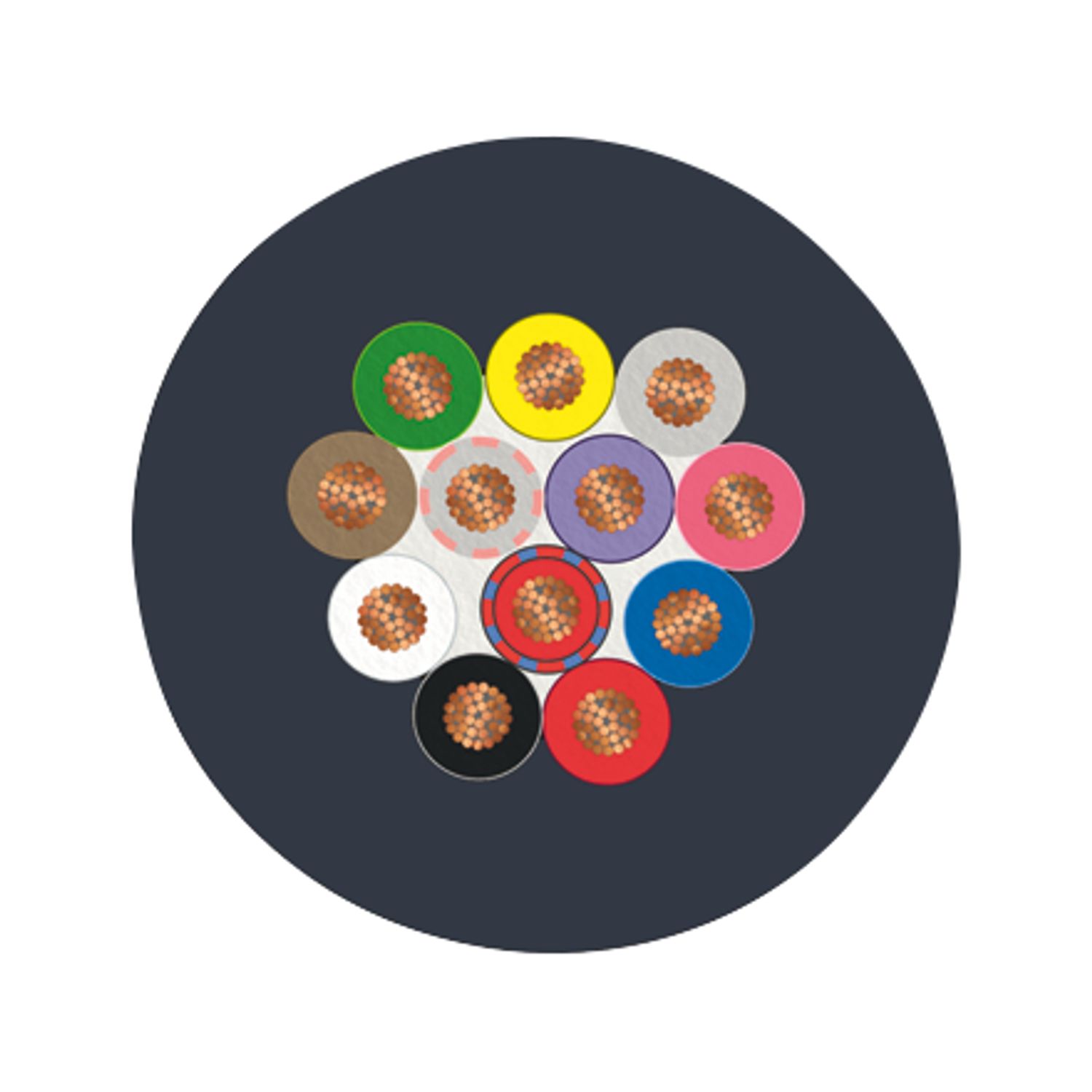

| Fil, coloris | blanc, marron, vert, jaune, gris, rose, bleu, rouge, noir, violet, gris/rose, rouge/bleu |
| Câblage total | 12 fils regroupés en couches |
| Résistance max. du conducteur | 142 Ω/km |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 1500 V |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 36 mm |
| Rayon de courbure minimal, pose souple | 72 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 4000000, Rayon de courbure: 54 mm, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Absence d'halogène | selon DIN EN 50267-2-1 |
| Résistance à la propagation des flammes | selon la norme UL VW1 |
| DIN EN 60332-1-2 | |
| Résistance à l'huile | EN 60811-2-1 |
| Résistance spéciale | EN 50525-2-21:2012-01 |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Propriétés particulières | Surface non adhésive |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| Température ambiante (fonctionnement) (Câble, pose fixe) | -40 °C ... 80 °C (câble, pose fixe) |
| Température ambiante (fonctionnement) (Câble, pose souple) | -20 °C ... 80 °C (Câble, pose souple) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
Avantages
Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
Gain de temps grâce à l'installation avec le verrouillage rapide SPEEDCONNEC
Notre norme : câble PUR exempt d'halogène robuste
Gain de place grâce aux connecteurs multipolaires
