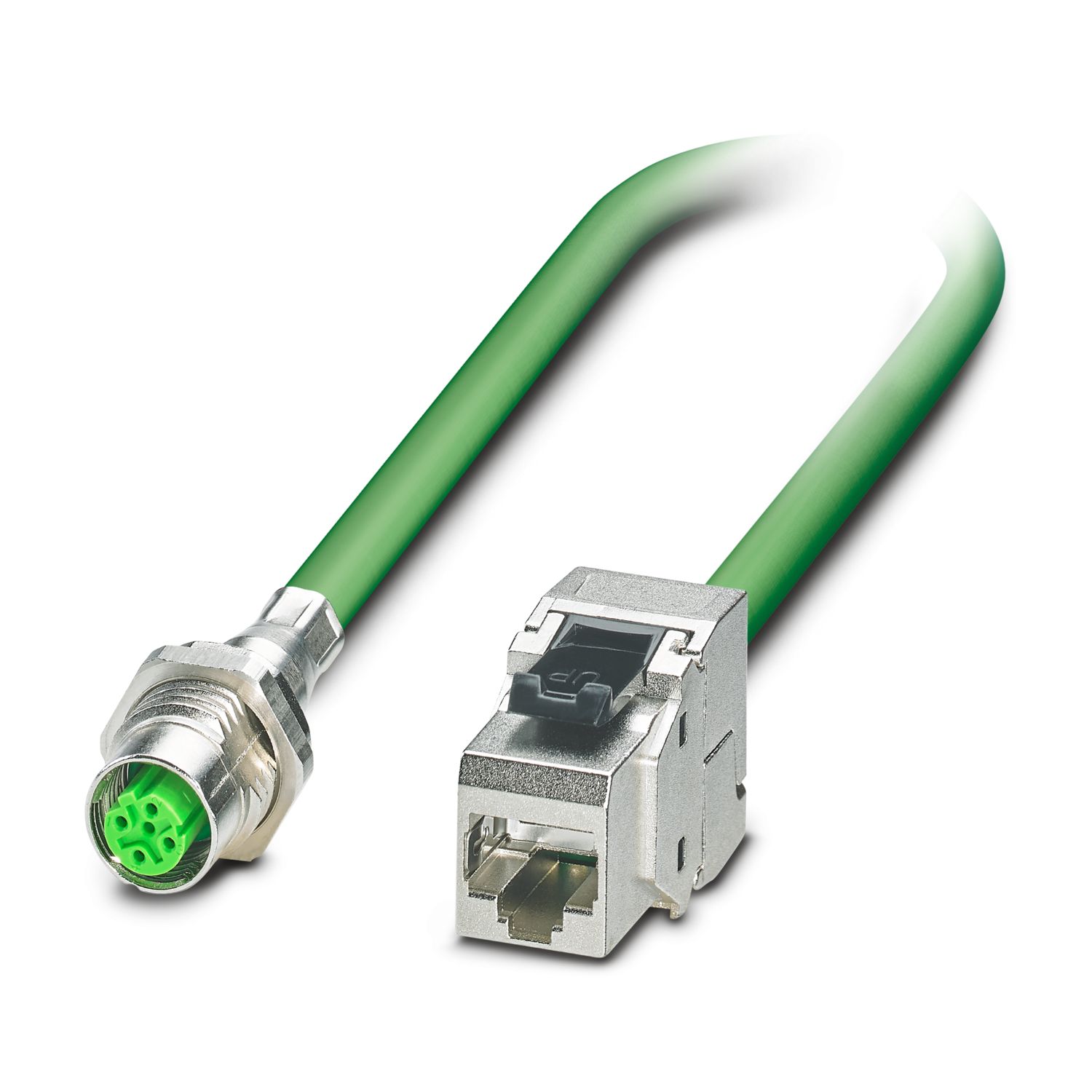

NBC-M12FSBPS-RJ45S-93B/0,12
-
Câble de réseau
1221641
Câble de réseau, indice de protection: IP20, longueur de câble: 0,12 m, nombre de pôles: 4, 100 Mbit/s, CAT5, PROFINET, 1x4xAWG22/7, SF/TQ, vert RAL 6018
Informations détaillées concernant le produit
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Blindé | oui |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gaine extérieure, matériau | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Intensité nominale IN | 2 A |
| Support de transmission | Cuivre |
| Taux de transmission | 100 Mbit/s |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Raccordement 1 | |
| Type | Connecteur femelle encastrable droit M12 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | D |
| Indice de protection | IP65/IP67 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Indice de protection | IP20 |
| Longueur du câble | 0,12 m |
| PROFINET PVC flexible CAT5 [93B] | |
| Dessin coté |
|
| Poids de gaine | 67 kg/km |
| Style UL AWM | 21694 |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | PROFINET PVC flexible CAT5 [93B] |
| Structure du conducteur | 1x4xAWG22/7, SF/TQ |
| Durée du parcours du signal | 5,3 ns/m |
| Vitesse du signal | 0,66 c |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Diamètre de fil avec isolant | 1,55 mm |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | vert RAL 6018 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE |
| Fil, coloris | blanc, jaune, bleu, orange |
| Epaisseur gaine extérieure | env. 0,90 mm |
| Câblage total | Quarte en étoile |
| Revêtement optique de blindage | 85 % |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 100 MHz) |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 7 x D |
| Rayon de courbure minimal, pose fixe | 20 mm |
| Rayon de courbure minimal, pose souple | 46 mm |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 16 MHz) | |
| 63 dB (pour 20 MHz) | |
| 60 dB (pour 31,25 MHz) | |
| 55 dB (pour 62,5 MHz) | |
| 50 dB (pour 100 MHz) | |
| Effet d'écran | 2,1 dB (pour 1 MHz) |
| 4 dB (pour 4 MHz) | |
| 6,3 dB (pour 10 MHz) | |
| 8 dB (pour 16 MHz) | |
| 9 dB (pour 20 MHz) | |
| 11,4 dB (pour 31,25 MHz) | |
| 16,5 dB (pour 62,5 MHz) | |
| 21,3 dB (pour 100 MHz) | |
| Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
| Résistance à l'huile | particulièrement résistant à l'huile |
| Résistance spéciale | résistant aux UV (selon UL 1581, section 1200) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Conditions ambiantes | |
| Indice de protection | IP20 (Connecteur femelle RJ45) |
| IP65/IP67 (Connecteur femelle M12) | |
| IP20 | |
Avantages
Parfait pour les applications industrielles
Forme d'angle compacte
Parfait pour les applications de bureau, du bâtiment et les applications industrielles protégées (p. ex. dans les armoires électriques)
