HC-B 24-KML-80/M1M40
-
Boîtier
1586701

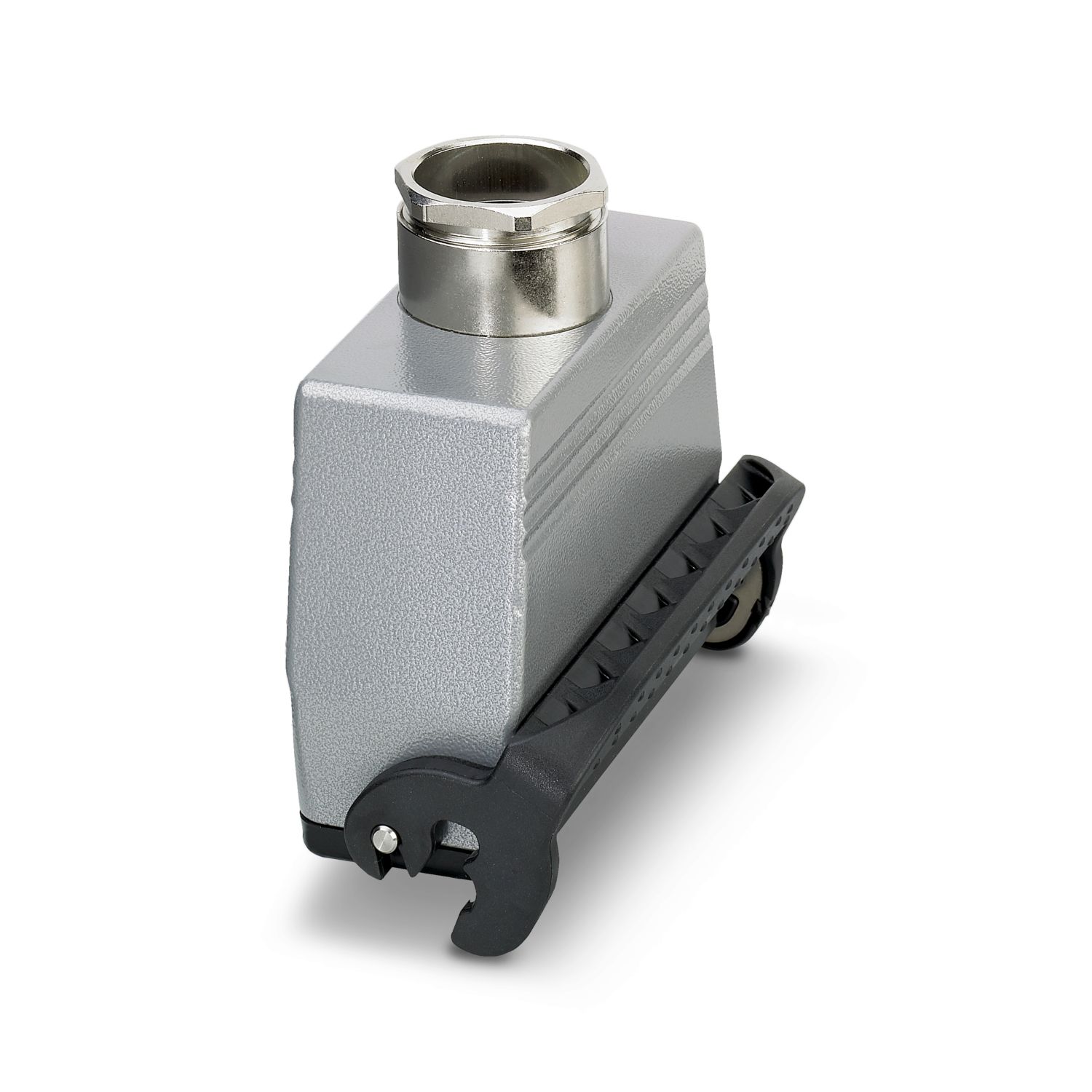

Boîtier prolongateur, type B24, avec étrier longitudinal, hauteur 79 mm, avec raccordement vissé 1 x M40
Informations détaillées concernant le produit
| Généralités | pour éléments de contact HC-B24, BB46, BBB64, D64, DD108, M |
| Type de produit | Boîtier avec verrouillage à étrier |
| Type de boîtier | Boîtier prolongateur |
| Application | Standard |
| Type | B24 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x M40 |
| Blindé | non |
| Sortie du câble | droit |
| Raccordement à filetage Pg | avec |
| Dessin coté |
|
| Largeur | 43 mm |
| Hauteur | 79 mm |
| Longueur | 120 mm |
| Ouverture écrou-chapeau | 40 mm |
| Matériau Raccordement vissé | Laiton, nickelé |
| Matériau du joint Joint d'étanchéité de câble | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Matériau de l'étrier de verrouillage | Acier inox, surface de prise : PA-GF |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x M40 |
| Type de verrouillage | Étrier |
| Diamètre extérieur du câble Câble 1 | 18 mm ... 32 mm |
| Diamètre extérieur du câble | 18 mm ... 32 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
