ST 6 - Blocs de jonction simple

3031487

Blocs de jonction simple, tension nominale: 1000 V, intensité nominale: 41 A, nombre de connexions: 2, type de raccordement: Raccordement à ressort de traction, Section de référence: 6 mm², section : 0,2 mm² - 10 mm², type de montage: NS 35/7,5, NS 35/15, coloris: gris

Informations détaillées concernant le produit

Type de produit	Bloc de jonction de traversée
Gamme de produits	ST
Domaine d'application	Industrie ferroviaire
	Construction des machines
	Construction d’installations
	Industrie des process
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	1,31 W

Nombre de raccordements par étage	2
Section nominale	6 mm²
Longueur à dénuder	12 mm
Gabarit	A5
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,2 mm² ... 10 mm²
Section du conducteur AWG	24 ... 8 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 6 mm²
Section de conducteur souple [AWG]	24 ... 10 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 6 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 6 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 1,5 mm²
Int. nom.	41 A
Courant de charge maximal	52 A (pour section de conducteur 10 mm²)
Tension nominale	1000 V
Section nominale	6 mm²

Données assignées (ATEX/IECEx)
Repérage	 II 2 GD Ex eb IIC Gb
Plage de température de service	-60 °C ... 85 °C
Accessoires homologués Ex	3030433 D-ST 6
	3024481 ATP-ST 6
	1204520 SZF 2-0,8X4,0
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Liste ponts	Pont enfichable / FBS 2-8 / 3030284
	Pont enfichable / FBS 3-8 / 3030297
	Pont enfichable / FBS 4-8 / 3030307
	Pont enfichable / FBS 5-8 / 3030310
	Pont enfichable / FBS 10-8 / 3030323
Données de pontage	35 A (6 mm²)
Augmentation de température Ex	40 K (40,4 A / 6 mm²)
lorsque le pontage est réalisé avec un pont	550 V
- pour pontage discontinu	440 V
- pour pontage discontinu via bloc de jonction PE	440 V
- pour pontage coupé avec couvercle	220 V
- pour pontage sectionné avec séparateur	275 V
Tension d'isolement assignée	500 V
Sortie	(permanent)
Étage Ex Généralités
Tension de référence	550 V
Courant de référence	36,5 A
Courant de charge maximal	45 A
Résistance de contact	0,56 mΩ
Caractéristiques raccordement Ex Généralités
Section nominale	6 mm²
Section assignée AWG	10
Capacité de raccordement rigide	0,2 mm² ... 10 mm²
Capacité de raccordement AWG	24 ... 8
Capacité de raccordement flexible	0,2 mm² ... 6 mm²
Capacité de raccordement AWG	24 ... 10

Largeur	8,2 mm
Largeur de couvercle	2,2 mm
Hauteur	69,5 mm
Profondeur sur NS 35/7,5	43,5 mm
Profondeur sur NS 35/15	51 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Tension témoin valeur de consigne	9,8 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
	Essai réussi
Résistance aux courants de courte durée 6 mm²	0,72 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2,2 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Force d'essai, valeur de consigne	5 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	9 tr./min
Tours	135
Section de conducteur/poids	0,25 mm²/0,2 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Résultat	Essai réussi

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2018-05
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	5g
Durée des chocs	30 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1

Type de montage	NS 35/7,5
	NS 35/15

Données commerciales

Référence	3031487
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Product key	BE2111
Page catalogue	Page 237 (C-1-2019)
GTIN	4017918186944
Poids par pièce (emballage compris)	16,316 g
Poids par pièce (hors emballage)	16,316 g
Numéro du tarif douanier	85369010
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	50 A	24 - 8
Groupe utilisateur C
	600 V	50 A	24 - 8

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	1000 V	41 A		0,5 - 6

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	50 A	24 - 8
Groupe utilisateur C
	600 V	50 A	24 - 8
Groupe utilisateur F
	1000 V	50 A	24 - 8

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Outre le gain de place, la forme compacte et le raccordement frontal facilitent le câblage dans les espaces les plus réduits.

L'orifice fonctionnel de traversée double offre toutes les possibilités en termes de répartition rapide du potentiel et de compatibilité avec les accessoires de contrôle.

Le grand espace de raccordement permet de recevoir des câbles avec embout et collet en plastique de section nominale.

Testé pour applications ferroviaires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
EF3.0 Changement climatique
CO2e kg	0,135 kg CO2e

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

ST 6 - Blocs de jonction simple

3031487

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

CSA

IECEE CB Scheme

KR

NK

VDE Zeichengenehmigung

cULus Recognized

DNV

ATEX

IECEx

CCC

UKCA-EX

EAC Ex

Produits compatibles

Avantages

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

ST 6 - Blocs de jonction simple 3031487

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

FBS 2-8 - Pont enfichable 3030284

FBS 3-8 - Pont enfichable 3030297

FBS 4-8 - Pont enfichable 3030307

FBS 5-8 - Pont enfichable 3030310

FBS 10-8 - Pont enfichable 3030323

FBS 6-8 - Pont enfichable 3032470

FBSRH 2-8 - Fiches de court-circuitage 3033802

FBSRH 3-8 - Fiches de court-circuitage 3033803

FBSRH 4-8 - Fiches de court-circuitage 3033804

FBSR 2-8 - Pont enfichable 3033808

FBSR 3-8 - Pont enfichable 3001597

FBSR 4-8 - Pont enfichable 3000585

FBSR 5-8 - Pont enfichable 3033809

FBSR 10-8 - Pont enfichable 3001599

FBS 2-8 CT - Pont enfichable 3033830

FBS 3-8 CT - Pont enfichable 3033831

FBS 4-8 CT - Pont enfichable 3033832

FBS 10-8 CT - Pont enfichable 3033833

FBS 2-8 BU - Pont enfichable 3032567

FBS 3-8 BU - Pont enfichable 3032570

FBS 4-8 BU - Pont enfichable 3032583

FBS 5-8 BU - Pont enfichable 3032596

FBS 6-8 BU - Pont enfichable 3032677

FBS 10-8 BU - Pont enfichable 3032606

FBS 2-8 GY - Pont enfichable 3032621

FBS 3-8 GY - Pont enfichable 3032622

FBS 4-8 GY - Pont enfichable 3032635

FBS 5-8 GY - Pont enfichable 3032648

FBS 6-8 GY - Pont enfichable 3032664

FBS 10-8 GY - Pont enfichable 3032651

SB-MER 2-8 - Barre de pontage 3000587

SB-MER 3-8 - Barre de pontage 3000588

SB-MER 4-8 - Barre de pontage 3000589

RB ST 6-(2,5/4) - Pont réducteur 3030860

RB 16-6 - Pont réducteur 3047072

RB ST 6-1,5/S - Pont réducteur 3213250

ATP-ST 6 - Séparateur 3024481

LPS-8/E - Fiche de maintenance 3270560

LPS-8 - Fiche de maintenance 3270561

LPO 6/E - Fiche de prise 3270525

LPO 6 - Fiche de prise 3270526

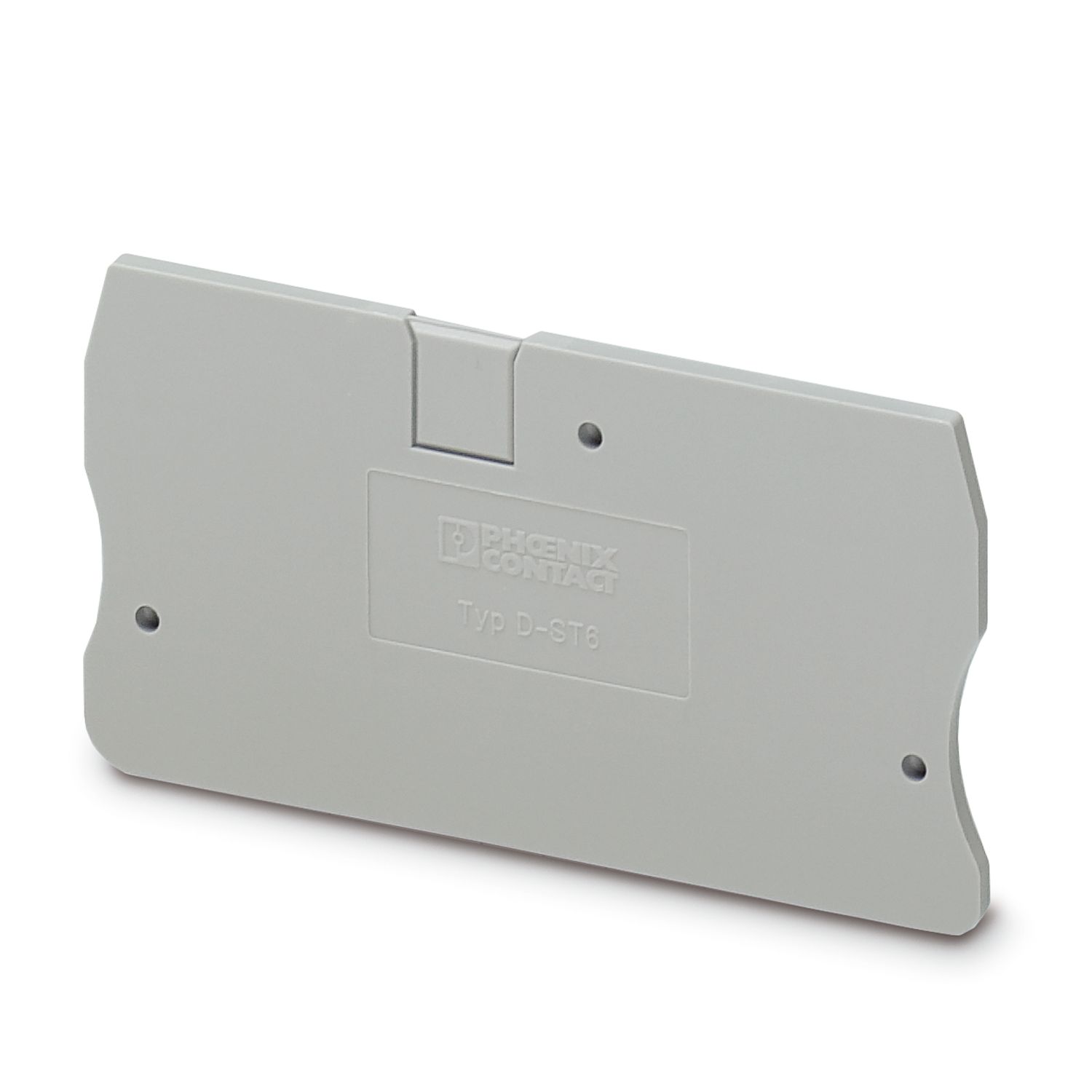

D-ST 6 - Flasque d'extrémité 3030433

D-ST 6 OG - Flasque d'extrémité 3037698

NS 35/ 7,5 PERF 2000MM - Profilé percé 0801733

NS 35/ 7,5 UNPERF 2000MM - Profilé plein 0801681

NS 35/ 7,5 WH PERF 2000MM - Profilé percé 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Profilé plein 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Profilé plein 0801704

NS 35/ 7,5 ZN PERF 2000MM - Profilé percé 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Profilé plein 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Profilé plein 0801762

NS 35/ 7,5 CAP - Bouchon d'extrémité 1206560

NS 35/15 PERF 2000MM - Profilé percé 1201730

NS 35/15 UNPERF 2000MM - Profilé plein 1201714

NS 35/15 WH PERF 2000MM - Profilé percé 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Profilé plein 1204135

NS 35/15 AL UNPERF 2000MM - Profilé plein 1201756

NS 35/15 ZN PERF 2000MM - Profilé percé 1206599

NS 35/15 ZN UNPERF 2000MM - Profilé plein 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Profilé plein 1201895

NS 35/15 CAP - Bouchon d'extrémité 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Profilé plein 1201798

ZB 8:UNBEDRUCKT - Ruban de repérage ZB 1052002

ZB 8 CUS - Ruban de repérage ZB 0825011

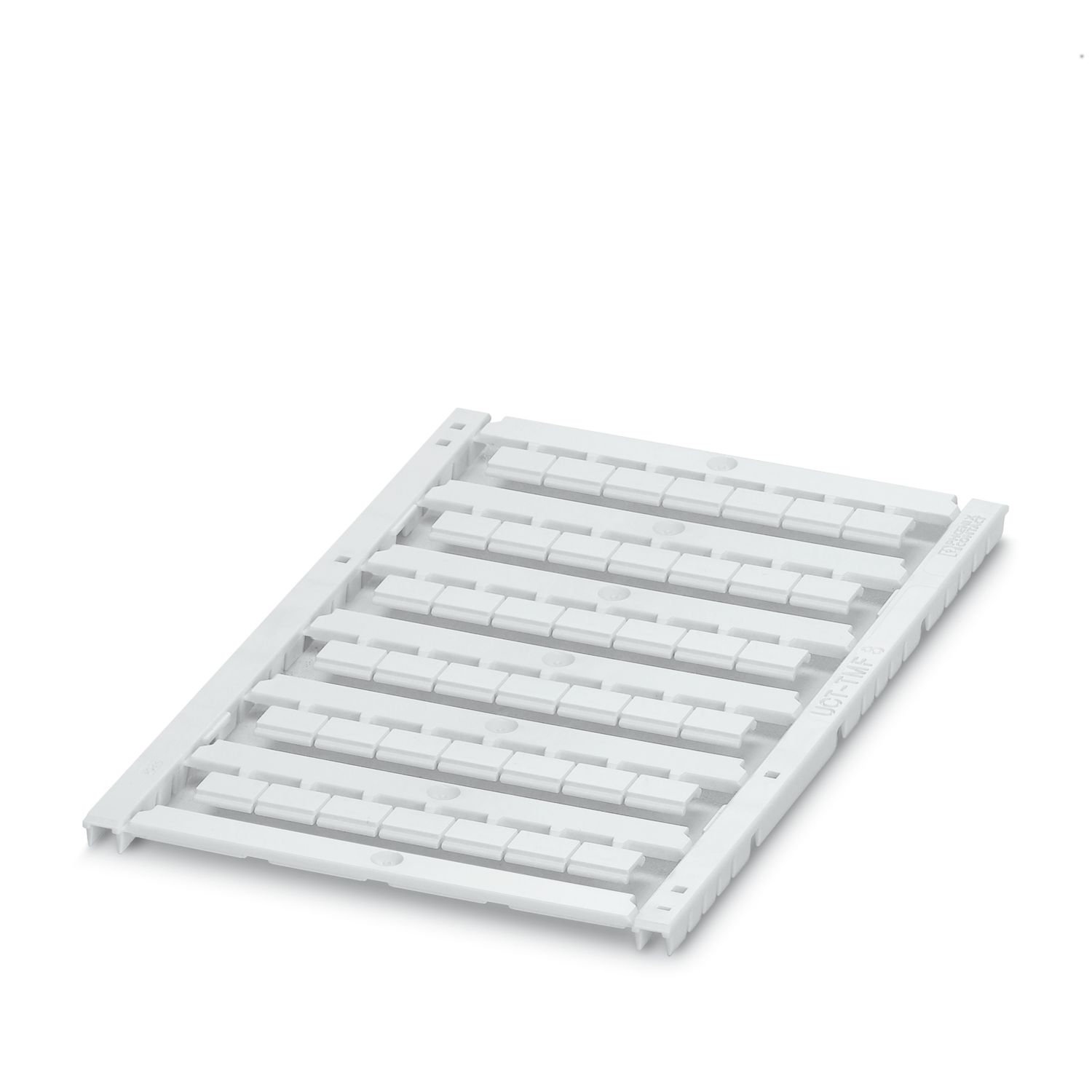

UC-TM 8 - Repères pour blocs de jonction 0818072
