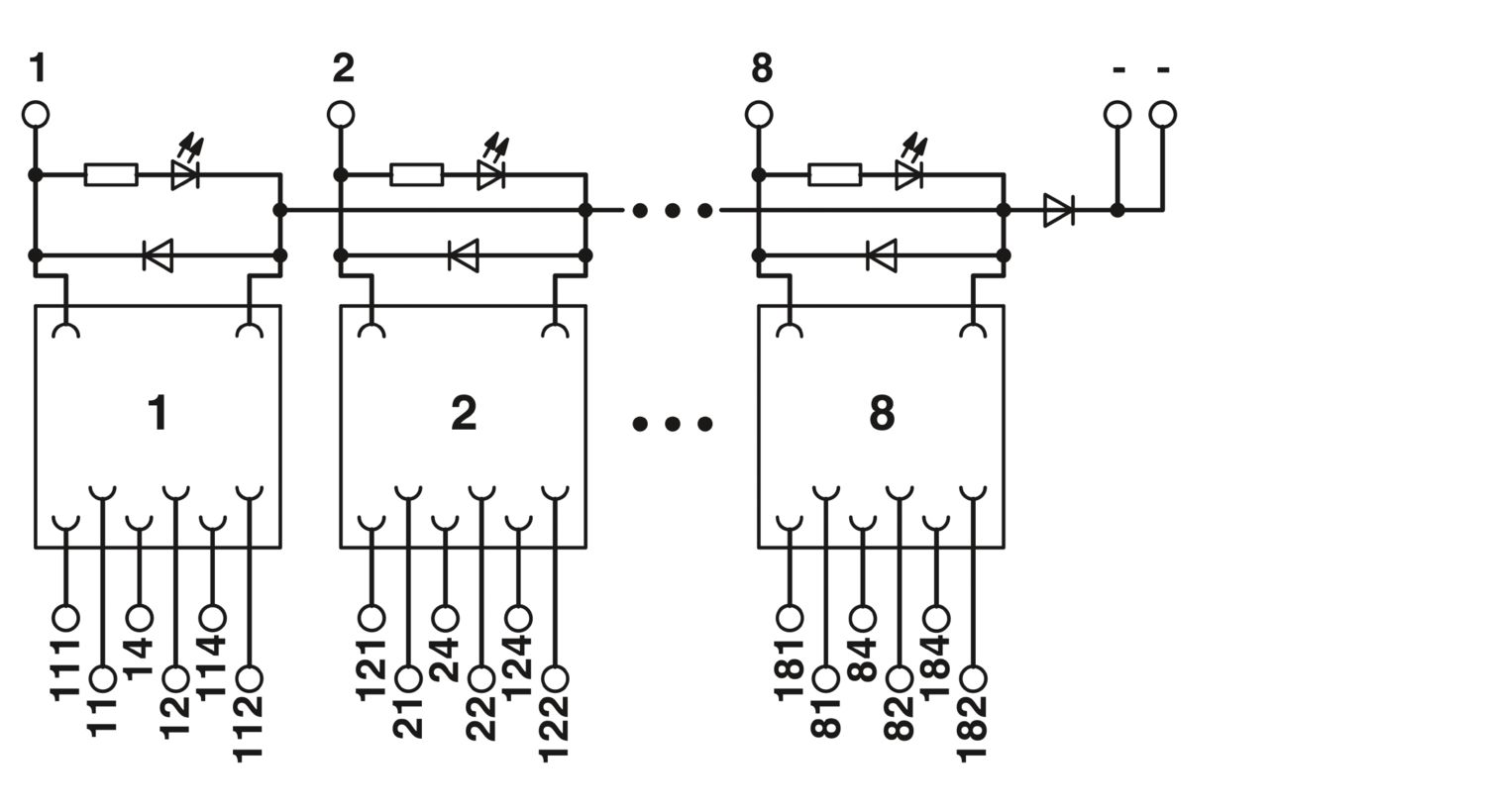

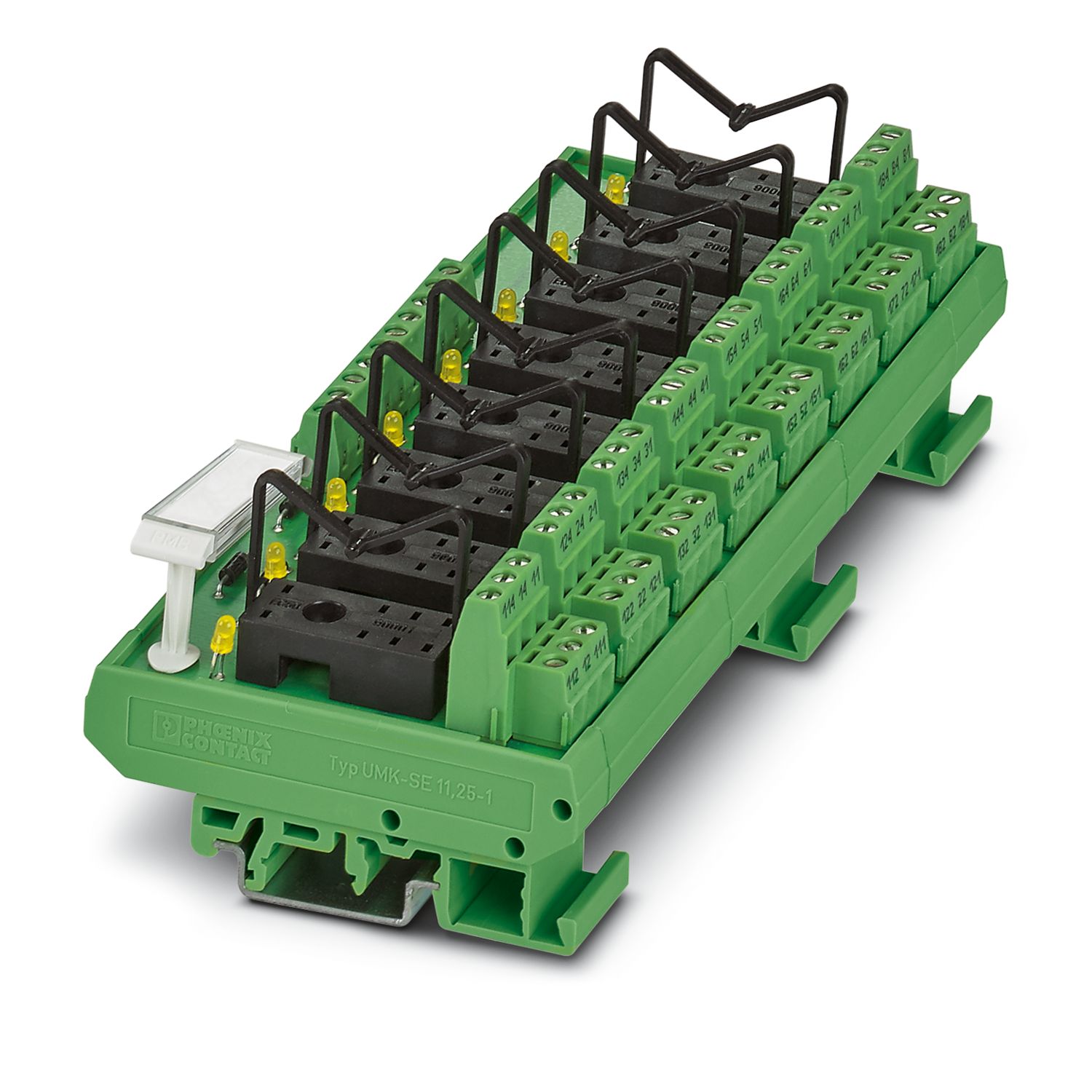

Module VARIOFACE, avec embases enfichables pour 8 relais miniatures avec 2 inverseurs, avec voyant
Informations détaillées concernant le produit
Restriction d'utilisation
Remarque CEM
CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements
Type de produit
Module à relais multicanal
Nombre de voies
8
Equipement possible
Relais ou optocoupleurs miniatures
avec équipement
non
Propriétés d'isolation
Catégorie de surtension
III
Degré de pollution
2
Tension nominale d'entrée UN
24 V DC ±10 %
Plage de tension d'entrée rapportée à UN
0,9 ... 1,1
Circuit de protection
Diode de roue libre; Diode de roue libre
Protection contre inversions de polarité; Diode contre inversions de polarité
Affichage d'état/voie
LED jaune
Equipement possible
Relais ou optocoupleurs miniatures
Commutation
Type de contact
2 inverseurs
Tension de commutation maximale
250 V AC
Intensité permanente limite
5 A
Détection de défaut (rupture de fil/court-circuit)
non
Entrée
Type de raccordement
Raccordement vissé
Longueur à dénuder
6 mm
Filetage vis
M3
Nombre de connexions
1
Nombre de pôles
10
Section de conducteur rigide
0,14 mm² ... 1,5 mm²
Section de conducteur souple
0,14 mm² ... 1,5 mm²
Section conduct. AWG
26 ... 14
Sortie
Type de raccordement
Raccordement vissé
Longueur à dénuder
6 mm
Filetage vis
M3
Nombre de connexions
48
Nombre de pôles
6
Section de conducteur rigide
0,14 mm² ... 1,5 mm²
Section de conducteur souple
0,14 mm² ... 1,5 mm²
Section conduct. AWG
26 ... 14
Présence d'un affichage d'état
oui
Largeur
168,8 mm
Hauteur
77 mm
Profondeur
59 mm
Couleur
vert (RAL 6021)
Type d'isolant boîtier
PVC, côté latéral PA non renforcé
Conditions ambiantes
Température ambiante (fonctionnement)
-20 °C ... 50 °C
Température ambiante (stockage/transport)
-20 °C ... 70 °C
Normes/Prescriptions
DIN VDE 0110
Type de montage
Montage sur rail DIN
Position de montage
indifférent
Référence
2975722
Conditionnement
1 Unité(s)
Commande minimum
1 Unité(s)
Product key
DK616Y
GTIN
4017918100810
Poids par pièce (emballage compris)
263,3 g
Poids par pièce (hors emballage)
255,9 g
Numéro du tarif douanier
85364190
Pays d'origine
DE
UNSPSC
UNSPSC 21.0
39122335
EU RoHS
Conforme aux exigences de la directive RoHS
Oui
sauf exceptions mentionnées
6(c), 7(a)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)
