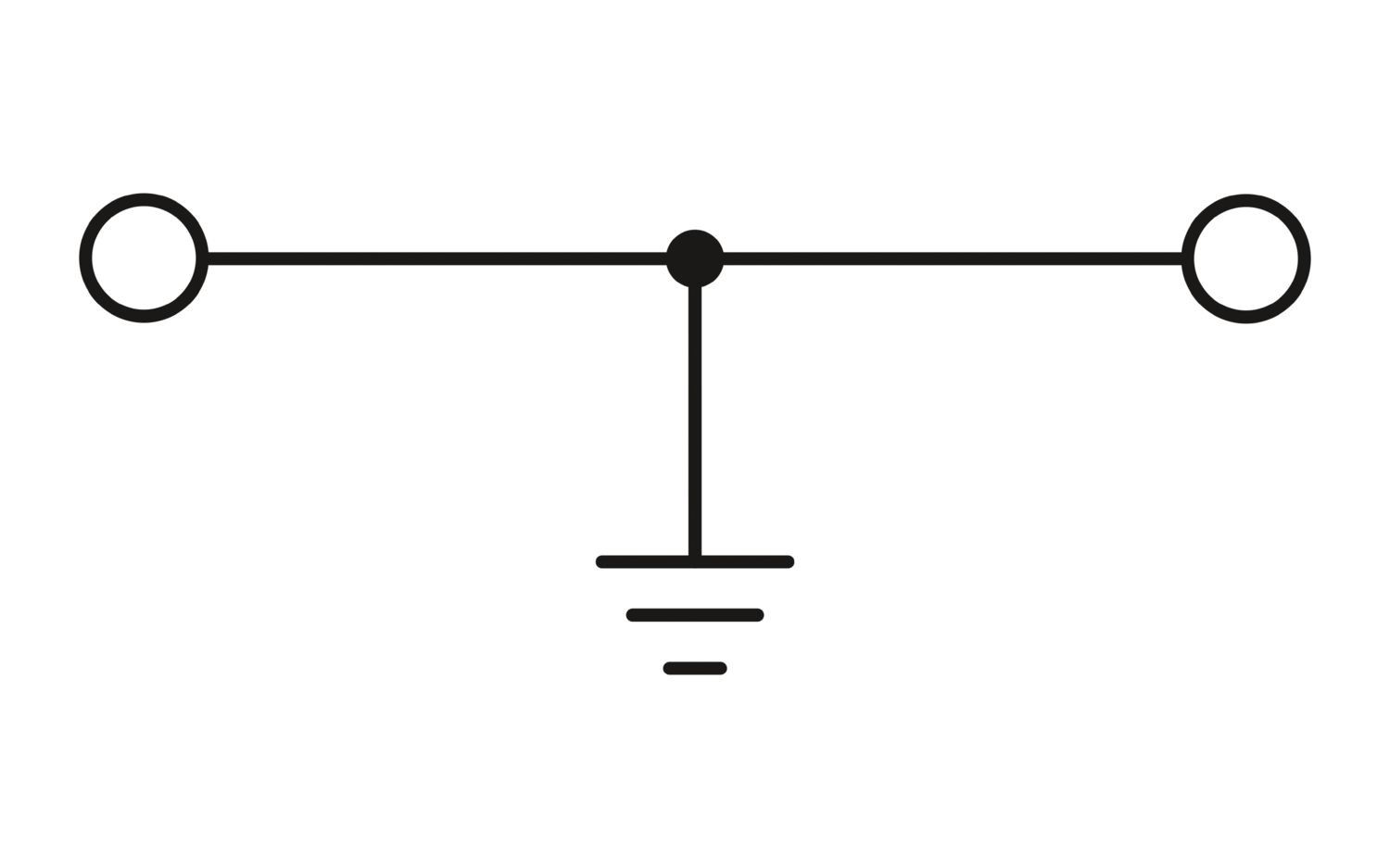

MPT 2,5-PE - Bloc de jonction pour conducteur protection miniature

3248130

Bloc de jonction pour conducteur protection miniature, nombre de connexions: 2, type de raccordement: Raccordement Push-in, 1er étage, Section de référence: 2,5 mm², section : 0,14 mm² - 4 mm², type de montage: NS 15, coloris: vert/jaune

Informations détaillées concernant le produit

Type de produit	Bloc de jonction miniature
Domaine d'application	Industrie ferroviaire
	Construction des machines
	Construction d’installations
Nombre de connexions	2
Nombre de rangées	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	6 kV
Puissance dissipée maximale en condition nominale	0 W

Nombre de raccordements par étage	2
Section nominale	2,5 mm²
Section assignée AWG	12
1er étage
Remarque	Respecter l'intensité admissible des profilés.
Longueur à dénuder	8 mm ... 10 mm
Gabarit	A3
Connexion selon la norme	CEI 60947-7-2
Section de conducteur rigide	0,14 mm² ... 4 mm²
Section du conducteur AWG	26 ... 12 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	26 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,14 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,14 mm² ... 2,5 mm²
Section nominale	2,5 mm²
1er étage Section de raccordement par enfichage direct
Section de conducteur rigide	0,34 mm² ... 4 mm²
Section de conducteur flexible (embout sans douille en plastique)	0,34 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,34 mm² ... 2,5 mm²

Données assignées (ATEX/IECEx)
Repérage	 II 2 GD Ex eb IIC Gb
Plage de température de service	-60 °C ... 110 °C
Accessoires homologués Ex	3248140 D-MPT 2,5
	1204504 SZF 0-0,4X2,5
	3022263 CLIPFIX 15
Sortie	(permanent)
Caractéristiques raccordement Ex Généralités
Section nominale	2,5 mm²
Section assignée AWG	14
Capacité de raccordement rigide	0,14 mm² ... 4 mm²
Capacité de raccordement AWG	26 ... 12
Capacité de raccordement flexible	0,14 mm² ... 2,5 mm²
Capacité de raccordement AWG	26 ... 14

Largeur	5,2 mm
Largeur de couvercle	2,2 mm
Hauteur	36 mm
Profondeur	32,1 mm
Profondeur sur NS 15	32,8 mm

Couleur	vert-jaune
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-2

Type de montage	NS 15

Données commerciales

Référence	3248130
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Product key	BE2261
Page catalogue	Page 97 (C-1-2019)
GTIN	4046356768726
Poids par pièce (emballage compris)	6,685 g
Poids par pièce (hors emballage)	6 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
			26 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
				0,14 - 2,5

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Groupe utilisateur B
			26 - 12
Groupe utilisateur C
			26 - 12
Groupe utilisateur D
			26 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
				0,14 - 2,5

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Conducteurs souples uniquement				0,14 - 2,5
Conducteurs rigides uniquement				0,14 - 4

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Gain de place important grâce à la forme de construction compacte

Flexibilité accrue grâce à des lignes de shunt simples

Disposition claire grâce à des rainures de marquage à chaque point de connexion

Raccordement rapide du conducteur grâce à la technologie de raccordement Push-in sans outils et sans entretien

Possibilités de contrôle pour toutes les tiges de contrôle courantes

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
