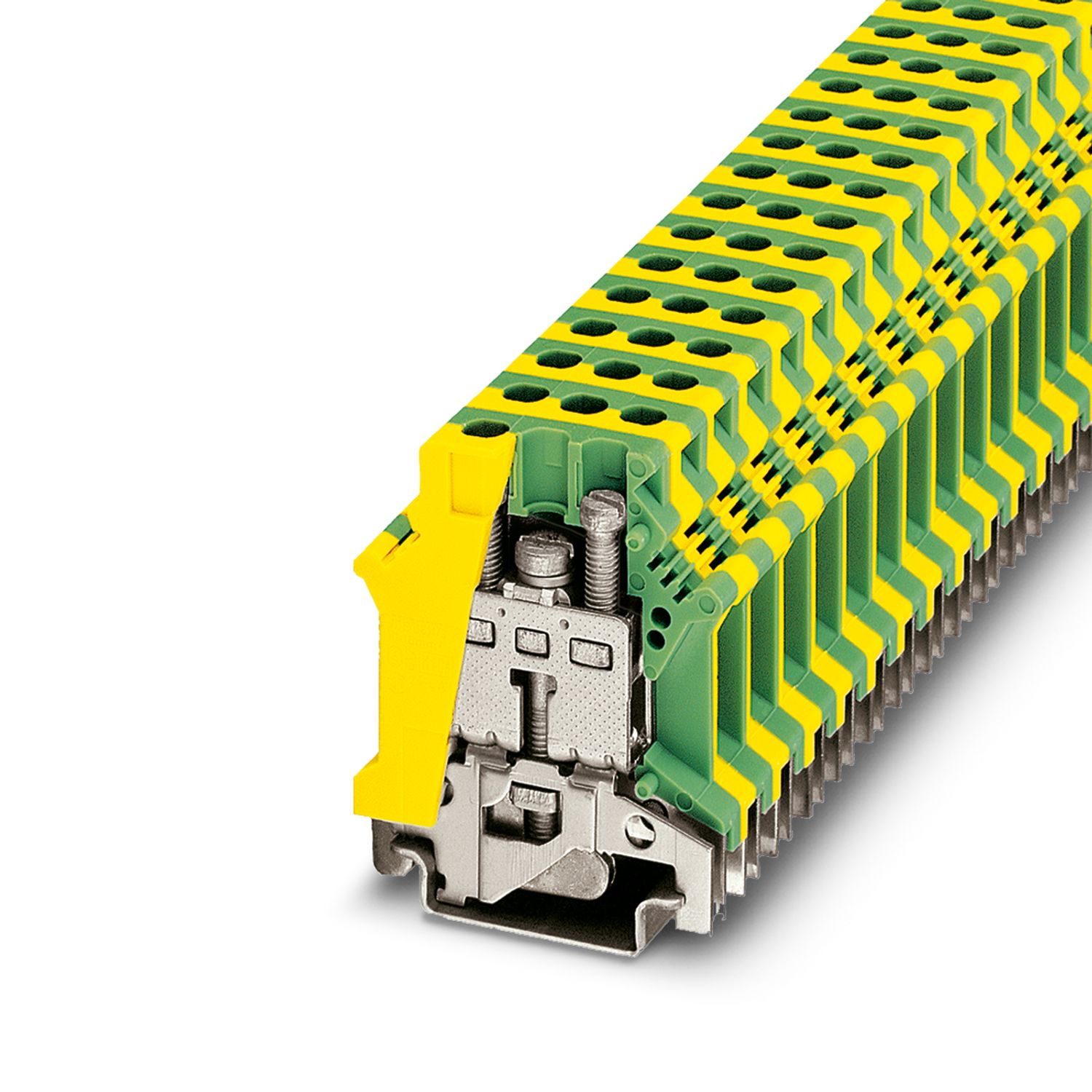

USLKG 16 - Bloc de jonction pour conducteur de protection

0443010

Bloc de jonction pour conducteur de protection, nombre de connexions: 2, nombre de pôles: 1, type de raccordement: Raccordement vissé, section : 0,5 mm² - 16 mm², type de fixation: Pied PE avec vis de fixation, M4, type de montage: NS 35/7,5, NS 35/15, NS 32, coloris: vert/jaune

Informations détaillées concernant le produit

Type de produit	Bloc de jonction pour conducteur de protection
Nombre de pôles	1
Nombre de connexions	2
Nombre de rangées	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	0 W

Nombre de raccordements par étage	2
Filetage vis	M4
Remarque	Respecter l'intensité admissible des profilés.
Couple de serrage	1,5 ... 1,8 Nm
Longueur à dénuder	11 mm
Connexion selon la norme	CEI 60947-7-2
Section de conducteur rigide	0,5 mm² ... 16 mm²
Section du conducteur AWG	20 ... 6 (conversion selon CEI)
Section de conducteur souple	0,5 mm² ... 10 mm²
Section de conducteur souple [AWG]	20 ... 8 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,5 mm² ... 10 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,5 mm² ... 10 mm²
Connexion selon la norme	UL
Section du conducteur AWG	24 ... 6 (conversion selon CEI)
Connexion selon la norme	CSA
Section du conducteur AWG	24 ... 6 (conversion selon CEI)
Connexion selon la norme	CUL
Section du conducteur AWG	24 ... 6 (conversion selon CEI)

Largeur	12,2 mm
Hauteur	42,5 mm
Profondeur sur NS 15	52,6 mm
Profondeur sur NS 32	59 mm
Profondeur sur NS 35/7,5	54 mm
Profondeur sur NS 35/15	61,5 mm

Couleur	vert-jaune
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Généralités
Fixation de bloc de jonction	1,5 Nm ... 1,8 Nm (Pied PE avec vis de fixation, M4)
Caractéristiques mécaniques
Paroi latérale ouverte	non

Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-2
	UL
	CSA
	CUL

Type de montage	NS 35/7,5
	NS 35/15
	NS 32
Fixation de bloc de jonction	1,5 Nm ... 1,8 Nm (Pied PE avec vis de fixation, M4)

Données commerciales

Référence	0443010
Conditionnement	50 Unité(s)
Commande minimum	1 Unité(s)
Product key	BE1221
GTIN	4017918002251
Poids par pièce (emballage compris)	36,03 g
Poids par pièce (hors emballage)	35,064 g
Numéro du tarif douanier	85369010
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
			24 - 6

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Groupe utilisateur B
			20 - 6
Groupe utilisateur C
			20 - 6
