FLM AO 4 SF M12
-
Appareil E/S décentralisé
2736466
L'appareil de bus local dispose de 4 sorties analogiques. Fonctions : 2 plages de sortie du courant et 4 de la tension, 500 KBd / 2 MBd commutable, communication des données PCP ou de process, diagnostic par canal, protection contre les courts-circuits/surtensions, raccordement autodénudant M12
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Dessin coté |
|
| Largeur | 70 mm |
| Hauteur | 178 mm |
| Profondeur | 50 mm |
| Intervalle entre perçages | 168 mm |
| Bus local Fieldline | |
| Type de raccordement | Connecteur M12, détrompage B |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s |
| Module | |
| Code ID (déc) | 223 |
| Code ID (hex) | DF |
| Code de longueur (hexa) | 05 |
| Code de longueur (décimal) | 05 |
| Canal des données de process | 10 Octet |
| Espace d'adressage d'entrées | 10 Octet |
| Espace d'adressage des sorties | 10 Octet |
| Longueur de répertoire | 12 Octet |
| Besoin en données de paramétrage | 23 Octet |
| Besoin en données de configuration | 5 Octet |
| Analogique: | |
| Dénomination sortie | Sorties analogiques |
| Type de raccordement | Connecteur M12 |

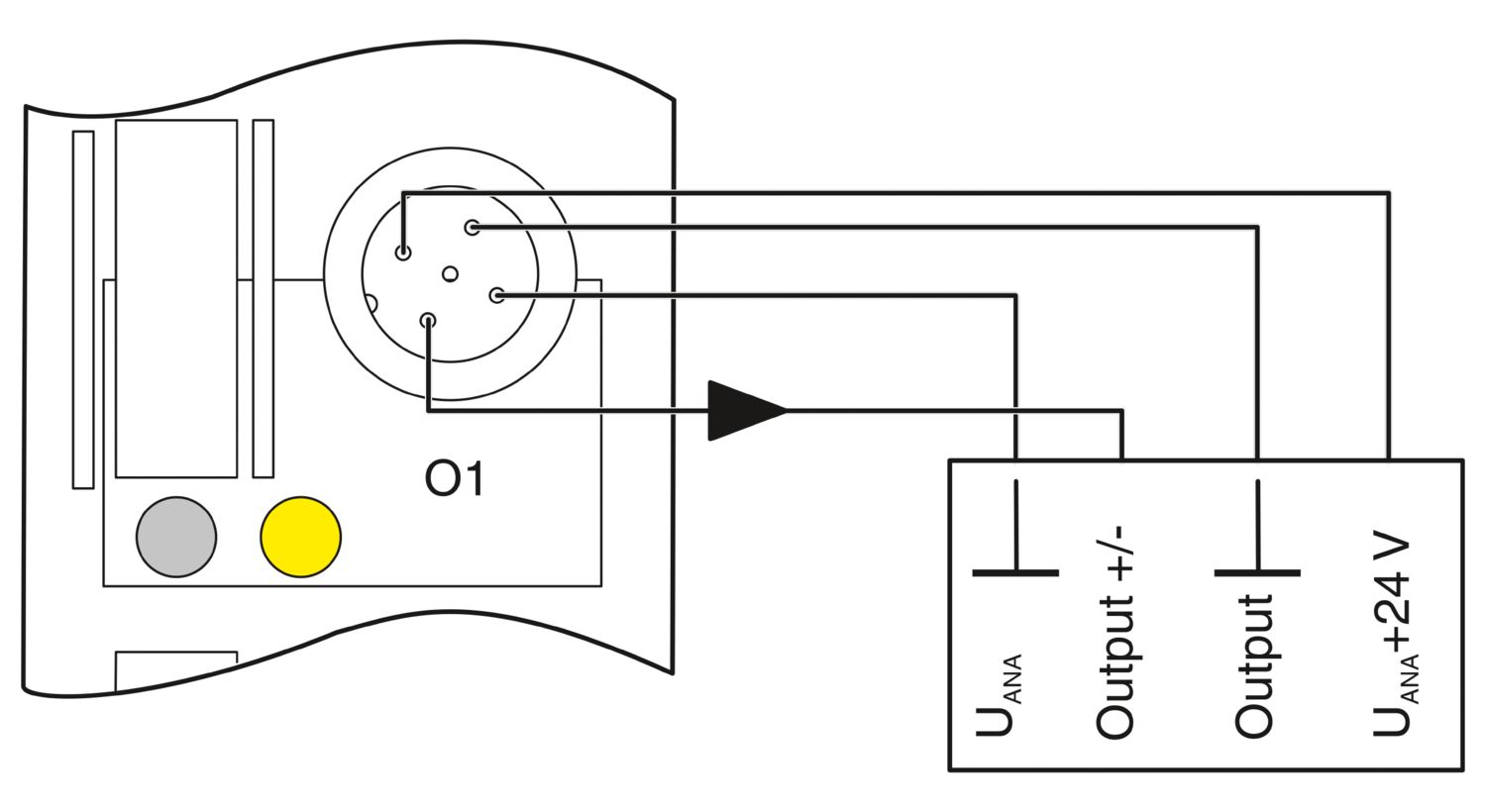

| Technologie de raccordement | 2 ou 4 fils |
| Nombre de sorties | 4 |
| Circuit de protection | Protection contre les courts-circuits |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Signal de sortie tension | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Type de produit | Composants E/S |
| Type | modulaire |
| Potentiels | |
| Tension d'alimentation UL | 24 V DC (ondulation comprise) |
| Alimentation électrique sur UL | max. 4 A |
| Consommation de courant provenant de UL | max. 100 mA (pour 2 Mbauds) |
| typ. 70 mA | |
| Tension d'alimentation US | 24 V DC |
| Alimentation électrique sur US | max. 4 A |
| Consommation de courant provenant de US | typ. 5 mA (plus courant d'alimentation des capteurs) |
| max. 400 mA | |
| Alimentation: Bloc électronique | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (ondulation comprise) |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Vers la périphérie | 500 V AC |
| Type de raccordement | Connecteur M12 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Indice de protection | IP65/IP67 |
| Pression atmosphérique (service) | 80 Pa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 95 % |
| Humidité de l'air admissible (stockage/transport) | 95 % |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Montage mural |
Avantages
Introduction souple de l'alimentation
Verrouillage rapide SPEEDCONNEC
Voyants de diagnostic et indicateurs d'état
Protection contre courts-circuits et surcharges
Raccordement traversant par connecteurs mâles M12
