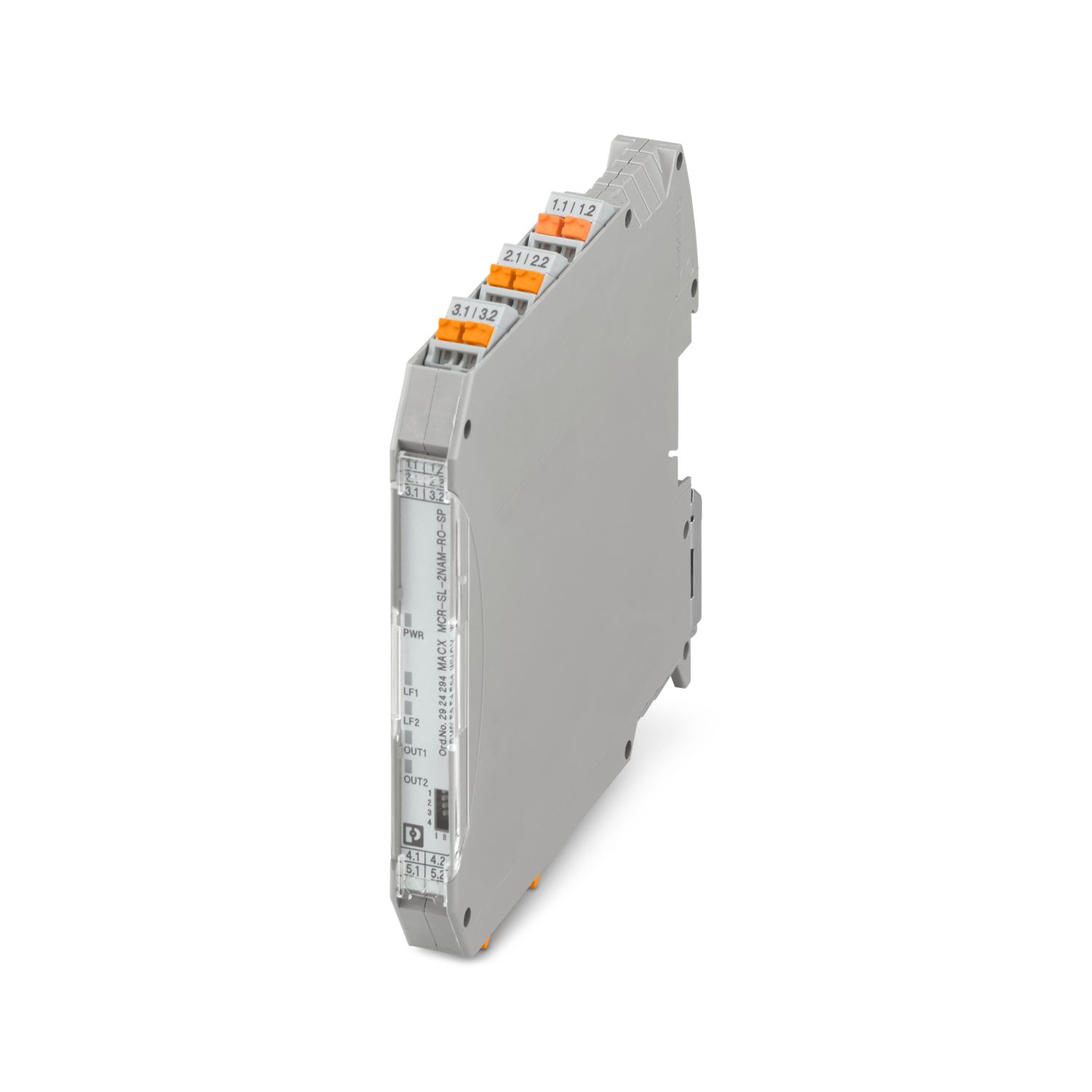

MACX MCR-SL-2NAM-RO-SP
-
Amplificateur-séparateur
2924294
Amplificateurs séparateurs NAMUR, à 2 canaux, pour détecteurs de proximité et commutateurs. Les signaux sont envoyés au niveau commande au moyen de sorties de relais (contacts NO). Détection de défaut de ligne, isolation galvanique à trois voies, niveau d'intégrité de sécurité 2, raccordement Push-in.
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Type de produit | Amplificateur-séparateur |
| Gamme de produits | MACX Analog |
| Application | Entrée tout-ou-rien |
| Nombre de voies | 2 |
| Version | Amplificateurs-séparateurs avec sécurité fonctionnelle SIL |
| Configuration | DIP switch |
| Fonctionnalité | |
| Configuration | DIP switch |
| Isolation galvanique | Isolation 3 voies |
| Isolation galvanique entre l'entrée et la sortie | oui |
| Puissance dissipée maximale en condition nominale | < 1 W |
| Isolation galvanique Entrée/sortie CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 375 VCC |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Isolation galvanique Entrée / alimentation, connecteur sur profilé CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 375 VCC |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolation galvanique Entrée / alimentation, connecteur sur profilé CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolant | Isolement sécurisé |
| Isolation galvanique Sortie 1 / sortie 2 / entrée, alimentation, connecteur sur profilé CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Isolant | Isolement sécurisé |
| Isolation galvanique Sortie 1 / sortie 2 / entrée / alimentation / connecteur sur profilé | |
| Tension d'essai | 2,5 kV AC (50 Hz, 60 s) |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC -20 % ... +25 % |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | 35 mA (24 V DC) |
| Puissance dissipée | < 1 W |
| Consommation de puissance | < 1 W |
| Signal: NAMUR | |
| Nombre d'entrées | 2 |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (CEI/EN 60947-5-6) |
| Contacts de commutation indépendants du potentiel | |
| Contacts de commutation montés avec résistance | |
| Seuil de commutation courant signal « 0 » | < 1,2 mA (bloquant) |
| Seuil de commutation courant signal « 1 » | > 2,1 mA (conducteur) |
| Courant de court-circuit | 8 mA |
| Hystérésis de commutation | < 0,2 mA |
| Détection de défaut de ligne | < 0,05 mA ... 0,35 mA (Rupture de ligne) |
| < 100 Ω ... 360 Ω (Court-circuit) | |
| activé/désactivé via commutateur DIP | |
| Tension de marche à vide | 8 V DC |
| Commutation: Relais | |
| Type de contact | 1 contact NO par canal |
| Matériau des contacts | AgSnO2, doré |
| Tension de commutation maximale | 250 V AC (2 A) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Puissance de commutation maximale | 500 VA |
| Charge minimale recommandée | 5 V / 10 mA |
| Fréquence de commutation | ≤ 20 Hz (sans charge) |
| Signal | |
| Nombre de sorties | 2 |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de câble flexible (2 conducteurs de même section) | 0,25 mm² ... 0,34 mm² (Embout TWIN sans douille en plastique) |
| 0,5 mm² ... 1,5 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 24 ... 14 |
| 24 ... 22 (Embout TWIN sans douille en plastique) | |
| 20 ... 16 (Embout et cône d'entrée isolant TWIN) |
| Installation Ex (EPL) | Gc |
| Div. 2 |
| Données | |
| Nombre de voies | 0 |
| Affichage d'état | LED verte (tension d'alimentation) |
| LED jaune (état de commutation) | |
| LED rouge (défaut sur la ligne) |
| Dessin coté |
|
| Largeur | 12,5 mm |
| Hauteur | 107,9 mm |
| Profondeur | 113,7 mm |
| Profondeur NS 35/7,5 | 114,5 mm (Enclenché sur un rail DIN NS 35/7,5, conforme à la norme EN 60715) |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Matériau du boîtier | PA 6.6-FR |
| Données relatives à la technique de sécurité | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: CEI 61508 - Faible demande | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: CEI 61508 - Faible demande | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Conditions ambiantes | |
| Indice de protection | IP20 (pas évalué par UL) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C (Position de montage au choix) |
| -40 °C ... 70 °C (Déclassement) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Hauteur d'utilisation (≤ 2000 m) | |
| Altitude | ≤ 2000 m (Les caractéristiques techniques concernent des altitudes ≤2000 m au-dessus du niveau de la mer. Pour les altitudes >2000 m au-dessus du niveau de la mer, voir la fiche technique.) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Déclassement) | |
| Tension d'isolement assignée | 253 V AC (Alimentation, entrée/sortie) |
| 125 V DC (Alimentation, entrée/sortie) | |
| Hauteur d'utilisation (≤ 3000 m) | |
| Plage de hauteurs | > 2000 m ... 3000 m |
| Température ambiante (fonctionnement) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Déclassement) | |
| Tension d'isolement assignée | 190 V AC (Alimentation, entrée/sortie) |
| 110 V DC (Alimentation, entrée/sortie) | |
| Hauteur d'utilisation (≤ 4000 m) | |
| Plage de hauteurs | > 3000 m ... 4000 m |
| Température ambiante (fonctionnement) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
| Hauteur d'utilisation (≤ 5000 m) | |
| Plage de hauteurs | > 4000 m ... 5000 m |
| Température ambiante (fonctionnement) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
| CE | |
| Certificat | Conformité CE |
| Remarque | en plus de la norme EN 61326-1 |
| ATEX | |
| Repérage | II 3G Ex ec nC IIC T4 Gc |
| Certificat | IBExU 07 ATEX 1069 X |
| IECEx | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | IBE 08.0001 X |
| CCC / China-Ex | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | 2021122304114179 |
| UL, USA / Canada | |
| Repérage | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| Homologation construction navale | |
| Certificat | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| Repérage | 2 |
| Certificat | IN-AT-AS-MRL-24-00163 |
| Systematic Capability | |
| Repérage | 3 |
| INMETRO | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | DNV 18.0114 X |
| EAC Ex | |
| Repérage | 2Ex ec nC IIC T4 Gc |
| Certificat | BY/112 02.01 TP012 103.01 00078 |
| Données de construction navale | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Immunité | EN 61000-6-2 |
| EN 61326 | |
| Émissions parasites | |
| Normes / Spécifications | EN 61000-6-4 |
| Champ électromagnétique HF | |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| Critère d'évaluation | A |
| Transitoires électriques rapides (en salves) | |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Critère d'évaluation | A |
| Perturbations conduites | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Critère d'évaluation | A |
| Isolation galvanique | Isolation 3 voies |
| GB Standard | |
| Normes/Prescriptions | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.8 | |
| Type de montage | Montage sur rail DIN |
Avantages
Alimentation en énergie et message d'erreur possibles via le connecteur sur profilé
Jusqu'à SIL 2 selon EN 61508
Installation en zone 2 autorisée, mode de protection "n" (EN 60079-15)
Détection de défaut de ligne (LFD), activable/désactivable, signalisation de l'erreur par LED rouge clignotante et désexcitation du relais de sortie
Affichage à LED pour la tension d'alimentation, l'état de commutation et les anomalies conformément à NAMUR NE 44
Sens de l'action (mode courant de travail ou courant repos) commutable
Isolation galvanique 3 voies
2 canaux
Sortie signal relais (contact NO)
Entrée pour détecteurs de proximité NAMUR (EN 60947-5-6), contacts de commutation indépendants du potentiel ou contacts de commutation montés avec résistance
