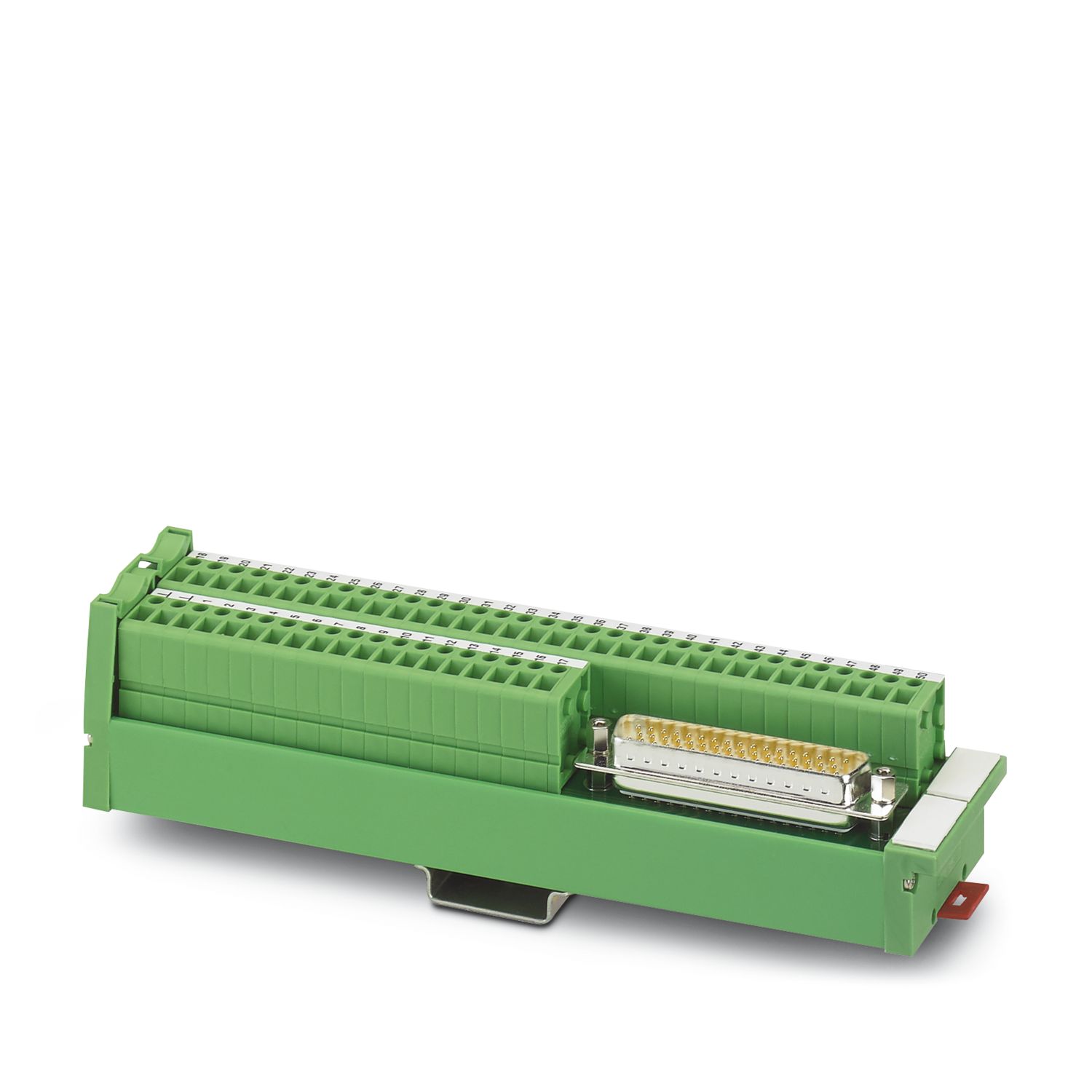

Module VARIOFACE SLIM-LINE, connexion vissée, avec connecteur mâle Sub-D, montage perpendiculaire sur profilé NS 35/7,5, 50 pôles
Informations détaillées concernant le produit
Type de produit
Module de transmission
Nombre de pôles
50
Propriétés d'isolation
Catégorie de surtension
II
Degré de pollution
2
Tension nominale UN
25 V AC
60 V DC
Intensité admissible max. par branche
2,5 A
1 A (Pour sollicitation homogène de toutes les branches)
Tension d'isolement assignée
125 V
Tension de tenue aux chocs assignée
1,2 kV (Isolation fonctionnelle)
Niveau terrain
Connexion selon la norme
CEI / EN
Type de raccordement
Raccordement vissé
Longueur à dénuder
8 mm
Filetage vis
M3
Section de conducteur rigide
0,2 mm² ... 4 mm²
Section de conducteur souple
0,2 mm² ... 2,5 mm²
Section conduct. AWG
24 ... 12
Niveau des automates
Type de raccordement
Connecteur mâle D-SUB
Nombre de connexions
1
Nombre de pôles
50
Présence d'un affichage d'état
non
Dimensions de l'article
Largeur
45 mm
Hauteur
185,8 mm
Profondeur
46,69 mm
Couleur
vert (RAL 6021)
Type d'isolant boîtier
PVC
Conditions ambiantes
Indice de protection
IP20
Température ambiante (fonctionnement)
-10 °C ... 50 °C
Température ambiante (stockage/transport)
-10 °C ... 70 °C
Normes/Prescriptions
DIN EN 50178
CEI 60664
Type de montage
Montage sur rail DIN
Position de montage
indifférent
Information pour le fonctionnement
Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.
Référence
2959654
Conditionnement
1 Unité(s)
Commande minimum
1 Unité(s)
Product key
DK21A2
GTIN
4017918086305
Poids par pièce (emballage compris)
322,7 g
Poids par pièce (hors emballage)
288,57 g
Numéro du tarif douanier
85369010
Pays d'origine
DE
UNSPSC
UNSPSC 21.0
39121432
EU RoHS
Conforme aux exigences de la directive RoHS
Oui
(Aucun exception)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)
Aucun substance na un taux pondéral supérieur à 0,1 %
