UM 45-D37SUB/B - Module interface

2962751

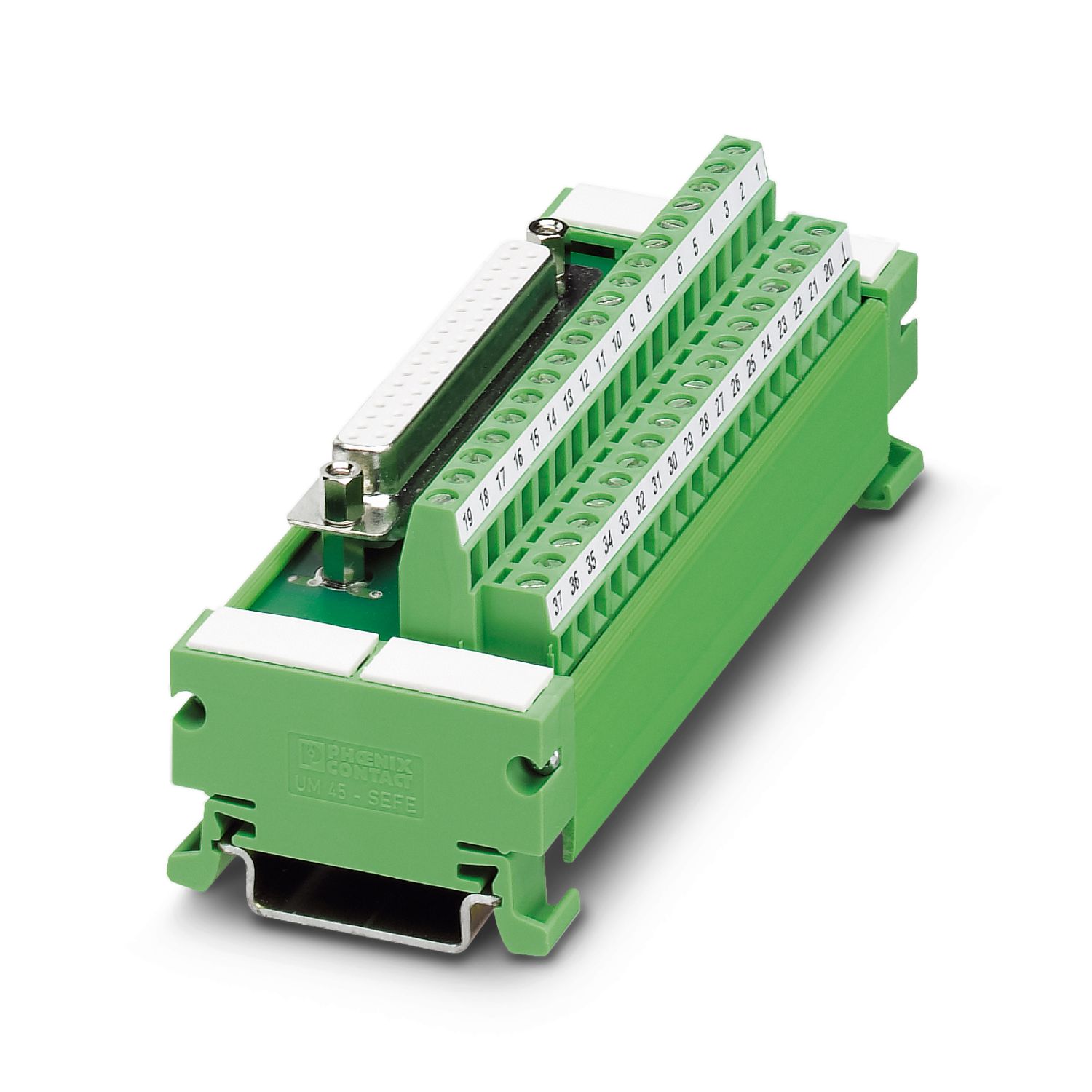

Module VARIOFACE, connexion vissée, avec connecteur femelle Sub-D, se monte sur profilé NS 35/7,5, 37 pôles

Informations détaillées concernant le produit

Type de produit	Module de transmission
Nombre de pôles	37
Propriétés d'isolation: Distances dans l'air et lignes de fuite
Isolant	Isolation fonctionnelle
Catégorie de surtension	II
Degré de pollution	2

Tension de service (AC)	≤ 30 V AC
Tension de service (DC)	≤ 60 V DC
Courant (par branche)	≤ 2,5 A
Courant (Courant total)	≤ 81,4 A
Distances dans l'air et lignes de fuite
Tension d'isolement assignée	125 V
Tension de tenue aux chocs assignée	1,2 kV (1,2 / 50 μs)

Raccordement 1 (niveau de commande)
Connexion selon la norme	CEI 60807-2
Type de raccordement	Connecteur femelle D-SUB
Filetage vis	UNC 4-40
Nombre de connexions	1
Nombre de pôles	37
Cycles d'enfichage	> 500
Pas	2,77 mm
Raccordement 2 (niveau terrain)
Type de raccordement	Raccordement vissé
Longueur à dénuder	6 mm
Filetage vis	M3
Nombre de pôles	38
Section de conducteur rigide	0,14 mm² ... 1,5 mm²
Section de câble rigide (2 conducteurs de même section)	0,14 mm² ... 0,75 mm²
Section de conducteur souple	0,14 mm² ... 1,5 mm²
	0,25 mm² ... 1 mm² (Avec embout sans cône d'entrée isolant)
	0,25 mm² ... 1,5 mm² (Embout avec cône isolant en plastique)
Section de câble flexible (2 conducteurs de même section)	0,14 mm² ... 0,75 mm²
	0,25 mm² ... 0,5 mm² (Avec embout sans cône d'entrée isolant)
	0,5 mm² ... 1 mm² (Embout et cône d'entrée isolant TWIN)
Section conduct. AWG	26 ... 16
Couple de serrage	0,5 Nm ... 0,6 Nm
Pas	5,08 mm

Présence d'un affichage d'état	non

Dimensions de l'article
Largeur	120 mm
Hauteur	45 mm
Profondeur	43,12 mm

Couleur	vert (RAL 6021)
Type d'isolant boîtier	PVC

Conditions ambiantes
Indice de protection (Module)	IP20
Indice de protection (Emplacement de montage)	≥ IP54
Température ambiante (fonctionnement)	-20 °C ... 50 °C
Température ambiante (stockage/transport)	-20 °C ... 70 °C
Altitude	≤ 2000 m

UKCA
Certificat	Conformité UKCA

Distances dans l'air et lignes de fuite
Normes/Prescriptions	EN IEC 60664-1

Type de montage	Montage sur rail DIN
Emplacement pour le montage	indifférent

Information pour le fonctionnement	Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

Données commerciales

Référence	2962751
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	DK21A2
Page catalogue	Page 250 (IF-2007)
GTIN	4017918087418
Poids par pièce (emballage compris)	135 g
Poids par pièce (hors emballage)	106,07 g
Numéro du tarif douanier	85369010
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Câblage sur le terrain	125 V	2,5 A	30 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Câblage sur le terrain	125 V	2,5 A	30 - 14
