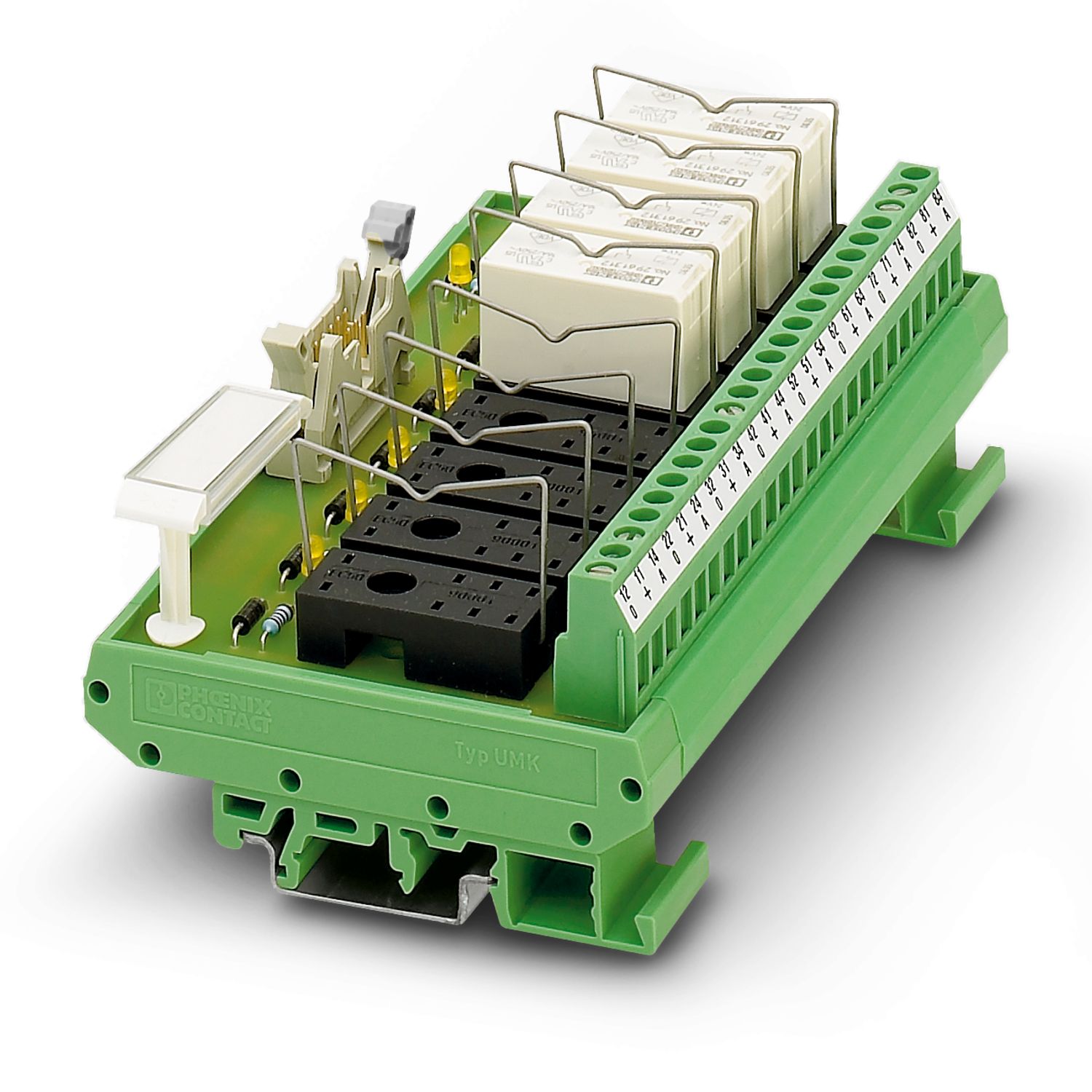

UMK- 8 RM24
-
Module actif
2971357
Module VARIOFACE, pour 8 relais ou optocoupleurs miniatures enfichables, avec voyant, tension d'entrée 24 V DC
Informations détaillées concernant le produit
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Module à relais multicanal |
| Nombre de voies | 8 |
| Equipement possible | Relais miniature KSR ou optocoupleur miniature |
| avec équipement | non |
| Tension nominale d'entrée UN | 24 V DC |

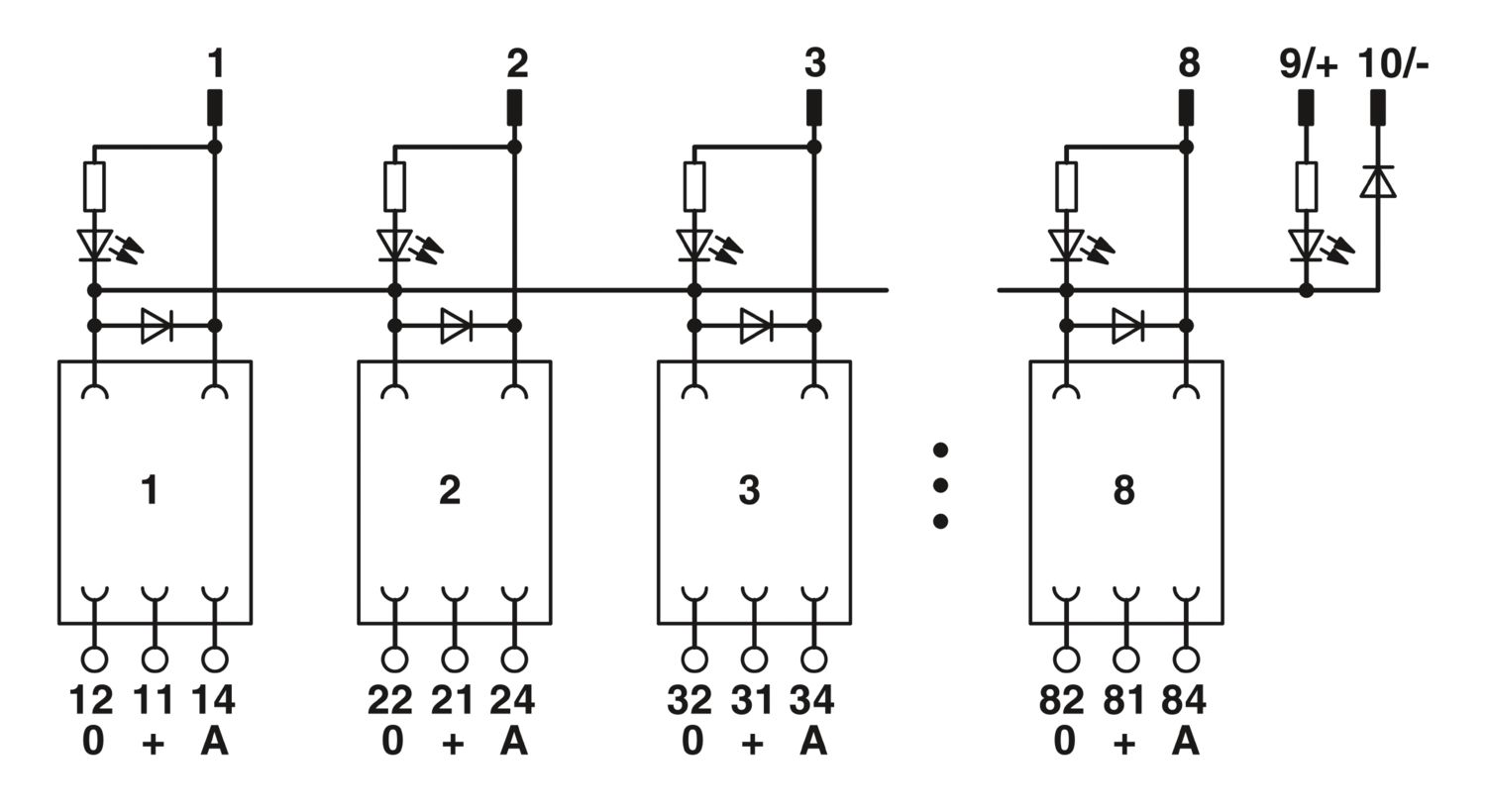

| Circuit de protection | Roue libre; Diode de roue libre |
| Protection contre inversions de polarité; Diode contre inversions de polarité | |
| Témoin de présence de la tension de service | LED jaune |
| Affichage d'état/voie | LED jaune |
| Equipement possible | Relais miniature KSR ou optocoupleur miniature |
| Commutation | |
| Type de contact | 1 inverseur |
| Tension de commutation maximale | 250 V AC/DC |
| Intensité permanente limite | 5 A |
| Détection de défaut (rupture de fil/court-circuit) | non |
| Niveau terrain | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Nombre de connexions | 3 |
| Nombre de pôles | 24 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Niveau des automates | |
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 14 |
| Pas | 2,54 mm |
| Présence d'un affichage d'état | oui |
| Largeur | 135 mm |
| Hauteur | 77 mm |
| Profondeur | 54 mm |
| Couleur | vert (RAL 6021) |
| Type d'isolant boîtier | PVC, côté latéral PA non renforcé |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Position de montage | indifférent |
| Référence | 2971357 |
| Conditionnement | 1 Unité(s) |
| Commande minimum | 1 Unité(s) |
| Product key | DK2191 |
| GTIN | 4017918088347 |
| Poids par pièce (emballage compris) | 226,5 g |
| Poids par pièce (hors emballage) | 2,19 g |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE |
UNSPSC
| UNSPSC 21.0 | 39121432 |
| EU RoHS | |
| Conforme aux exigences de la directive RoHS | Oui |
| sauf exceptions mentionnées | 7(a) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
|
| EU REACH SVHC | |
| Indication de substance soumise à autorisation REACH (n° CAS) | Lead (n° CAS: 7439-92-1) |
