UK 35 BK - Blocs de jonction simple - 3048315

Informations détaillées concernant le produit

Type de produit	Bloc de jonction de traversée
Nombre de pôles	1
Nombre de connexions	2
Nombre de rangées	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	0,77 W

Nombre de raccordements par étage	2
Etage 1 en haut 1 en bas 1
Filetage vis	M6
Couple de serrage	3,2 ... 3,7 Nm
Longueur à dénuder	16 mm
Gabarit	B9
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,75 mm² ... 50 mm²
Section du conducteur AWG	18 ... 2 (conversion selon CEI)
Section de conducteur souple	0,75 mm² ... 35 mm²
Section de conducteur souple [AWG]	18 ... 2 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,75 mm² ... 35 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,75 mm² ... 35 mm²
2 conducteurs rigides de même section	0,75 mm² ... 16 mm²
2 conducteurs souples de même section	0,75 mm² ... 10 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	0,75 mm² ... 10 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,75 mm² ... 6 mm²
Int. nom.	125 A
Courant de charge maximal	150 A (pour une section de conducteur de 50 mm²)
Tension nominale	1000 V

Largeur	15,1 mm
Hauteur	50 mm
Profondeur sur NS 32	67 mm
Profondeur sur NS 35/7,5	62 mm
Profondeur sur NS 35/15	69,5 mm

Couleur	noir (RAL 9005)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA

Essai de tension de choc
Tension témoin valeur de consigne	9,8 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
	Essai réussi
Résistance aux courants de courte durée 35 mm²	4,2 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2,2 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	non

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 32/NS 35
Force d'essai, valeur de consigne	10 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 (+/- 2) tr./min
Tours	135
Section de conducteur/poids	0,75 mm² / 0,4 kg
	35 mm²/6,8 kg
	50 mm² / 9,5 kg
Résultat	Essai réussi

Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1

Type de montage	NS 35/7,5
	NS 35/15
	NS 32

Données commerciales

Référence	3048315
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Product key	BE1211
GTIN	4017918954857
Poids par pièce (emballage compris)	57,734 g
Poids par pièce (hors emballage)	55,716 g
Numéro du tarif douanier	85369010
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	150 A	18 - 1/0
Groupe utilisateur C
	600 V	150 A	18 - 1/0
Avec ATP	1000 V	150 A	18 - 1/0

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	1000 V			- 35

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	150 A	18 - 1/0
Groupe utilisateur C
	600 V	150 A	18 - 1/0
Groupe utilisateur F
	1000 V	150 A	18 - 1/0

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	1000 V			0,75 - 35

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	600 V	150 A	18 - 1/0

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Certification partielle EEx e II	690 V	118,5 A		- 35

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	600 V	150 A	18 - 1/0

Conformité environnementale

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

UK 35 BK - Blocs de jonction simple

3048315

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

CSA

IECEE CB Scheme

cULus Recognized

KEMA-KEUR

NK

DNV

cUL Recognized

EAC Ex

GL

UL Recognized

Produits compatibles

Avantages

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

UK 35 BK - Blocs de jonction simple 3048315

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

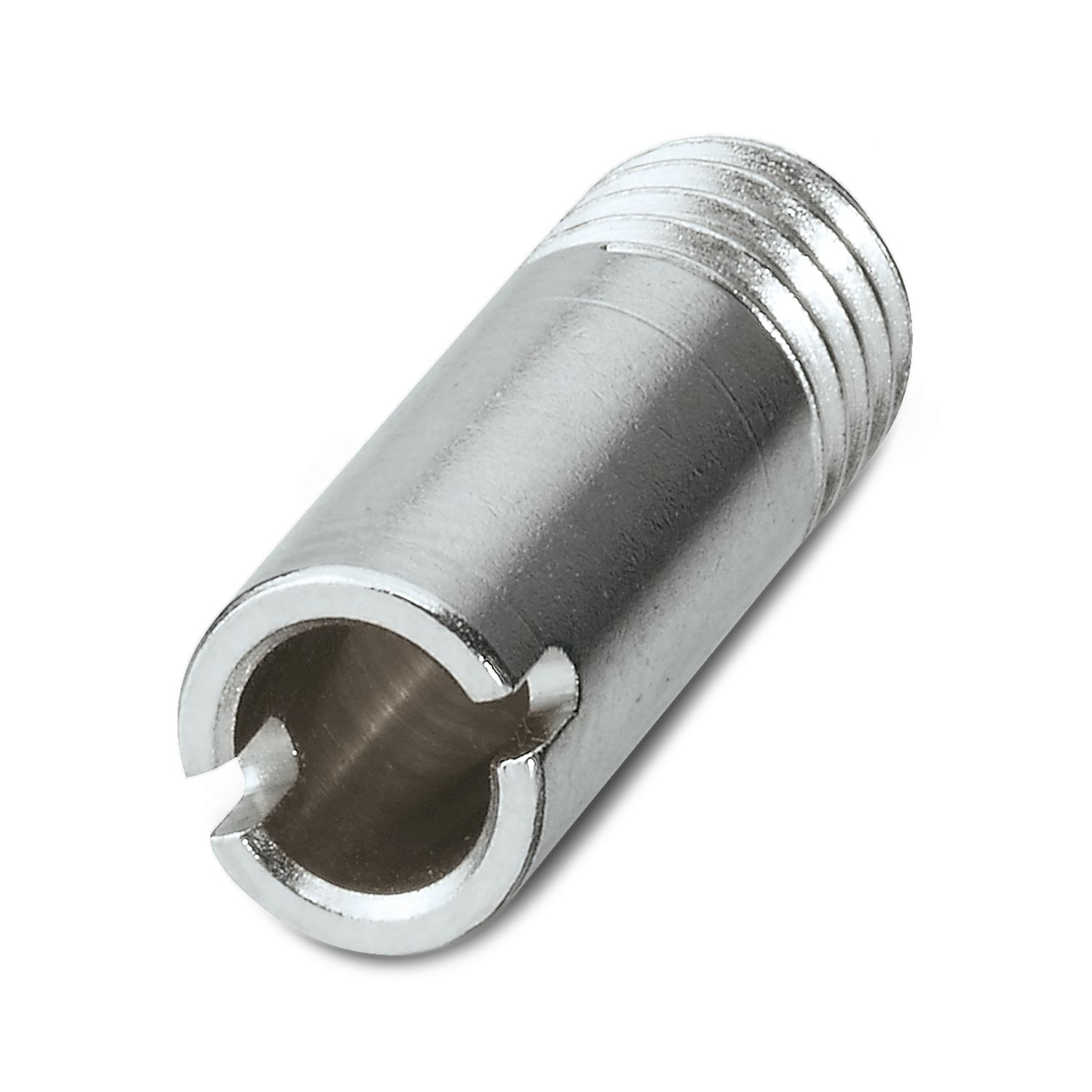

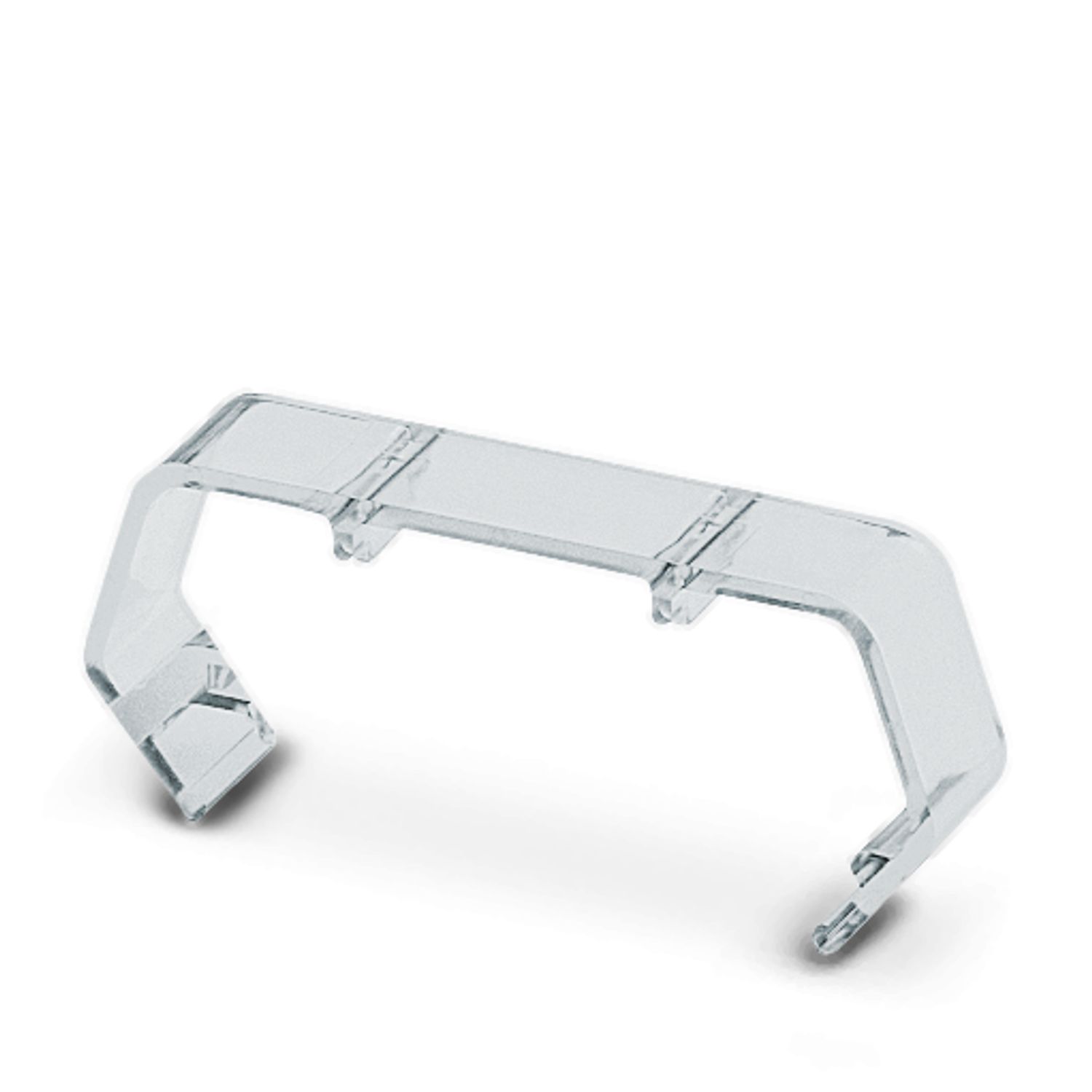

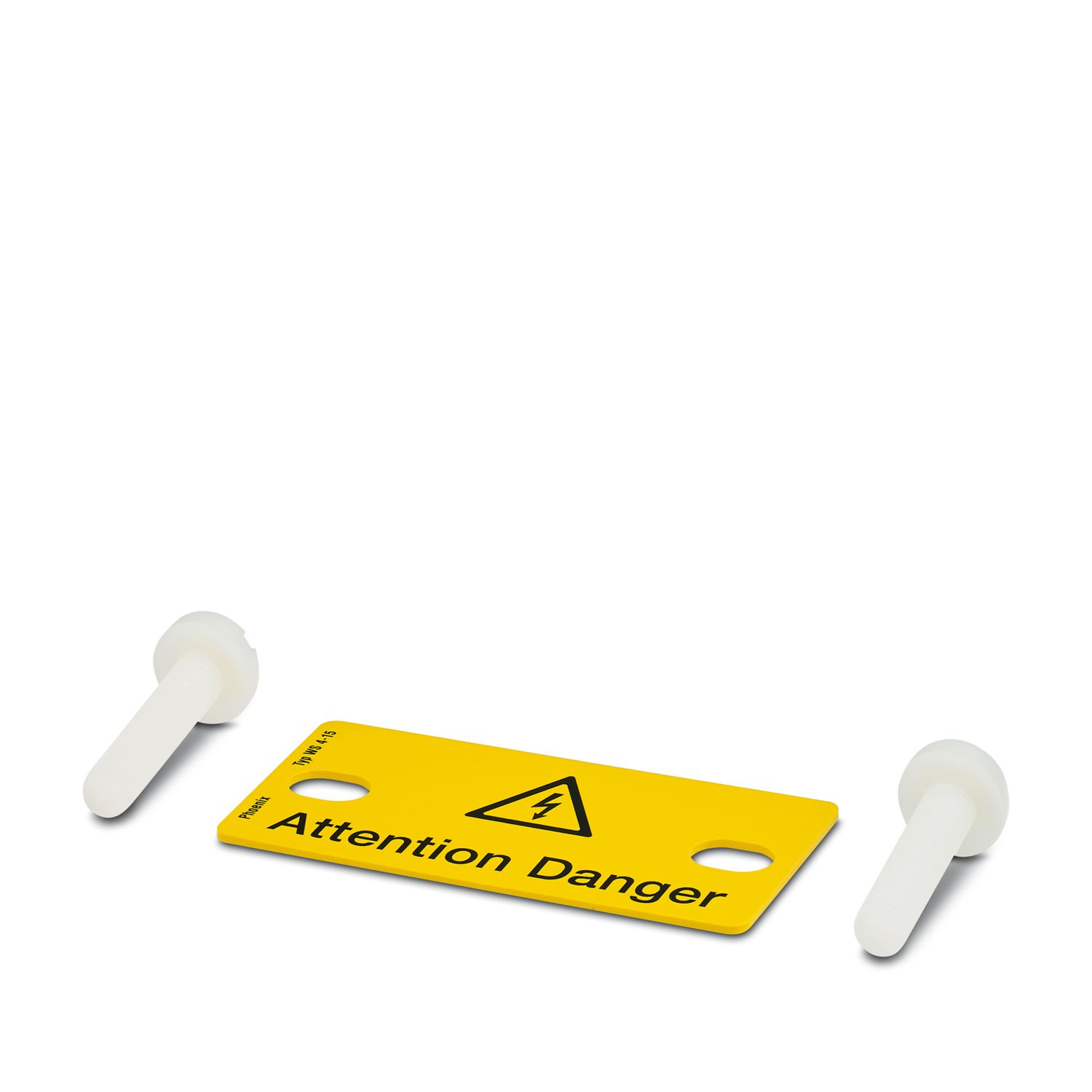

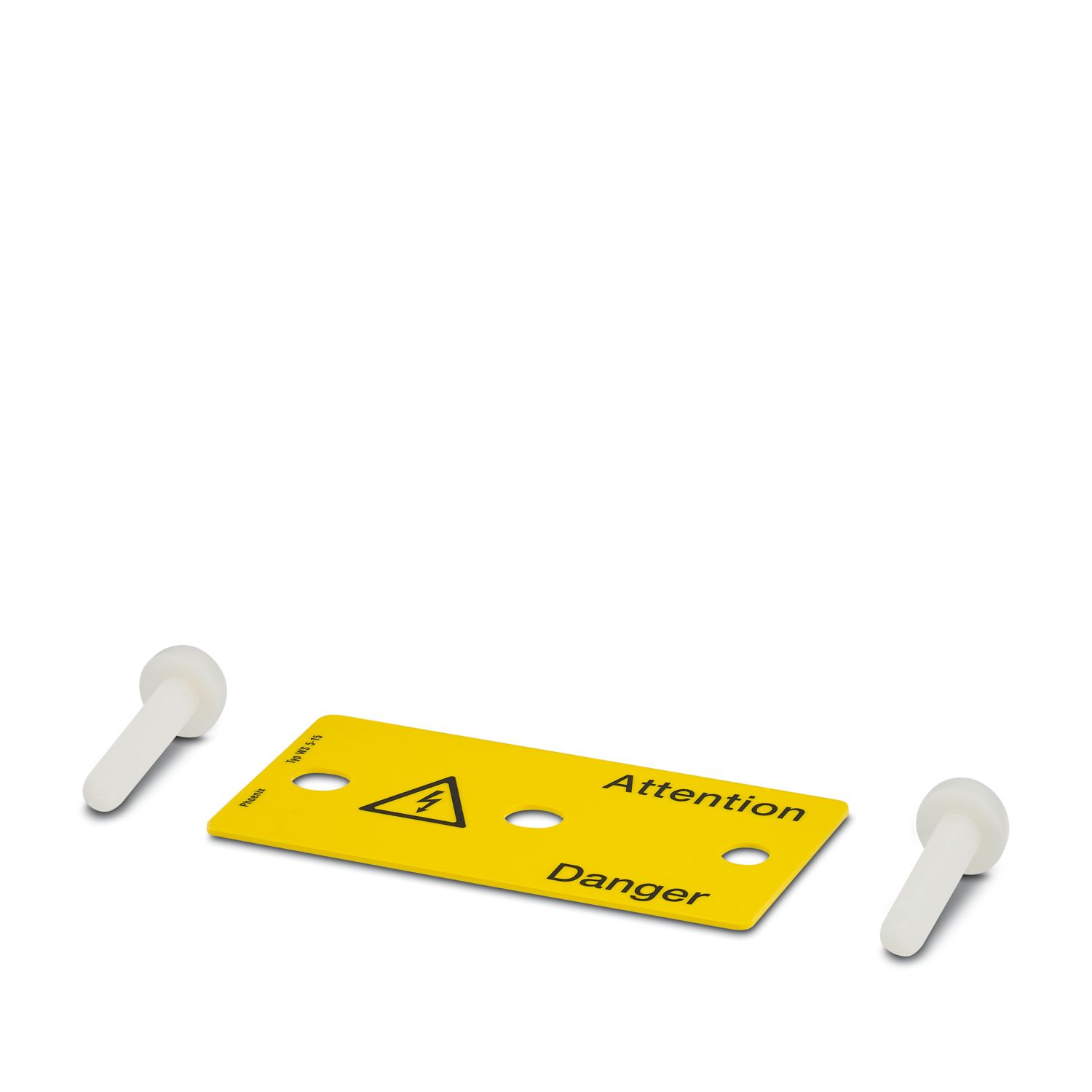

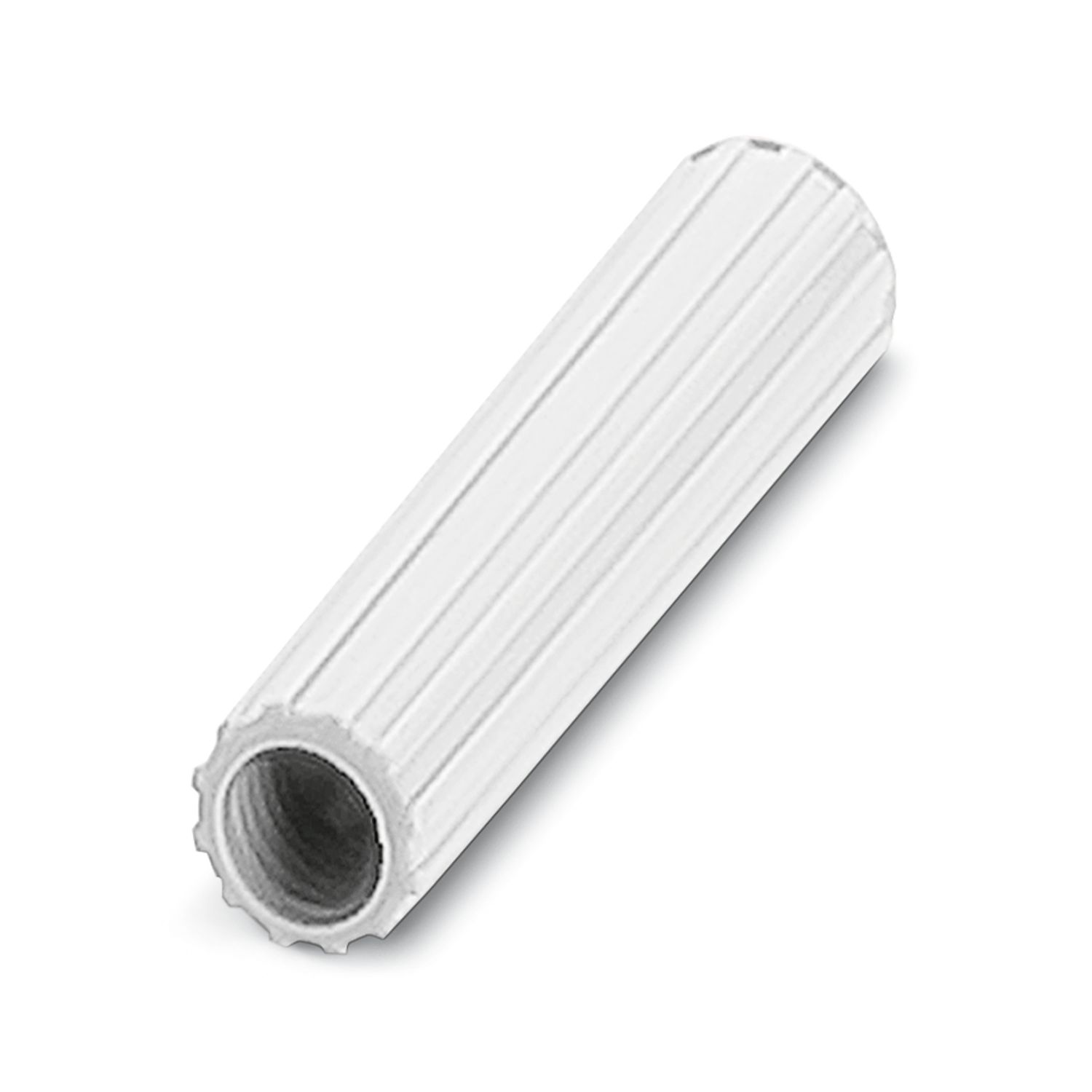

Produits compatibles

FBI 2-15 - Pont de jonction 0201333

FBI 3-15 - Pont de jonction 0201278

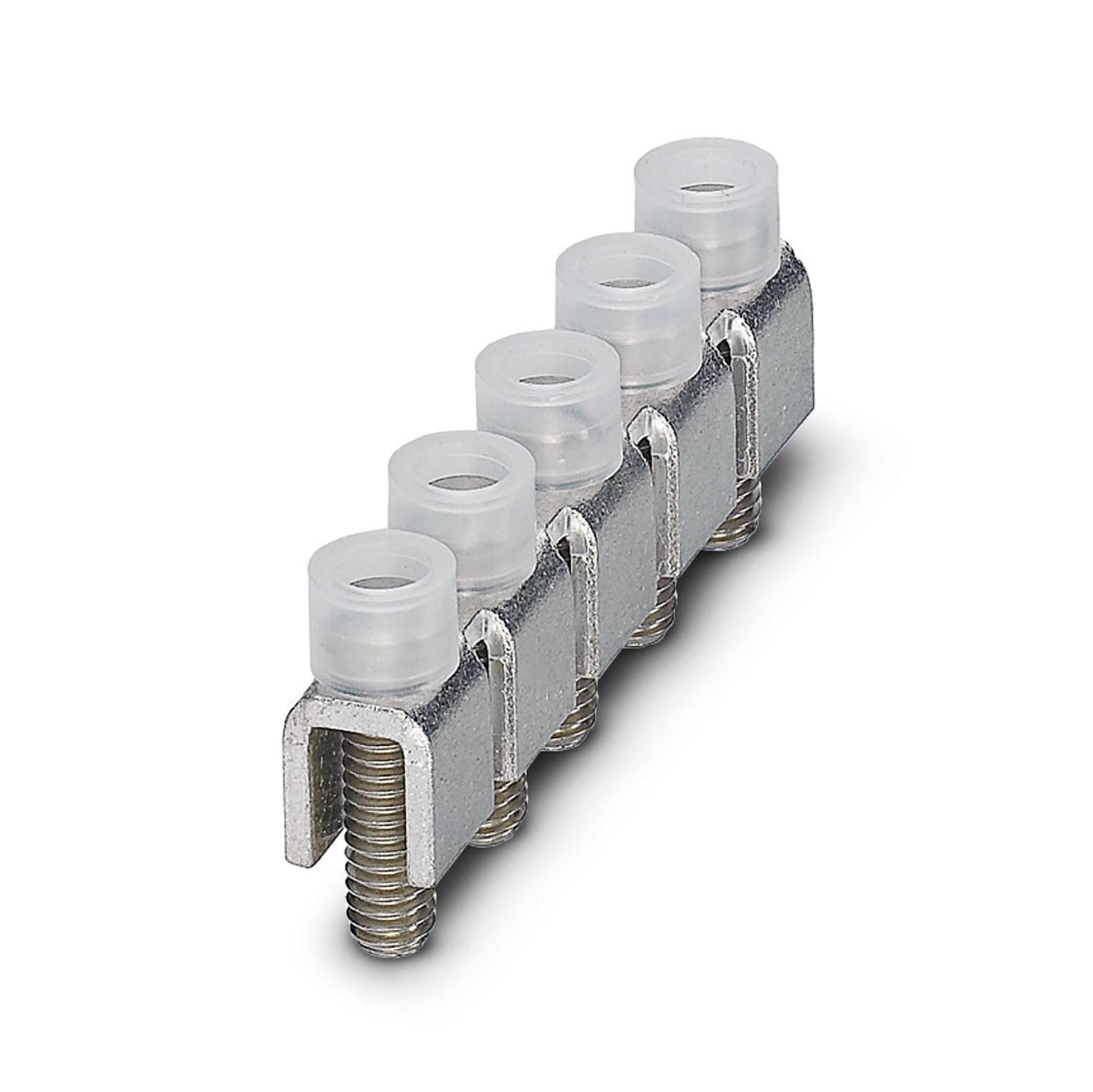

FBI 5-15 - Pont de jonction 0711302

EB 2-15 - Pont d'insertion 0203166

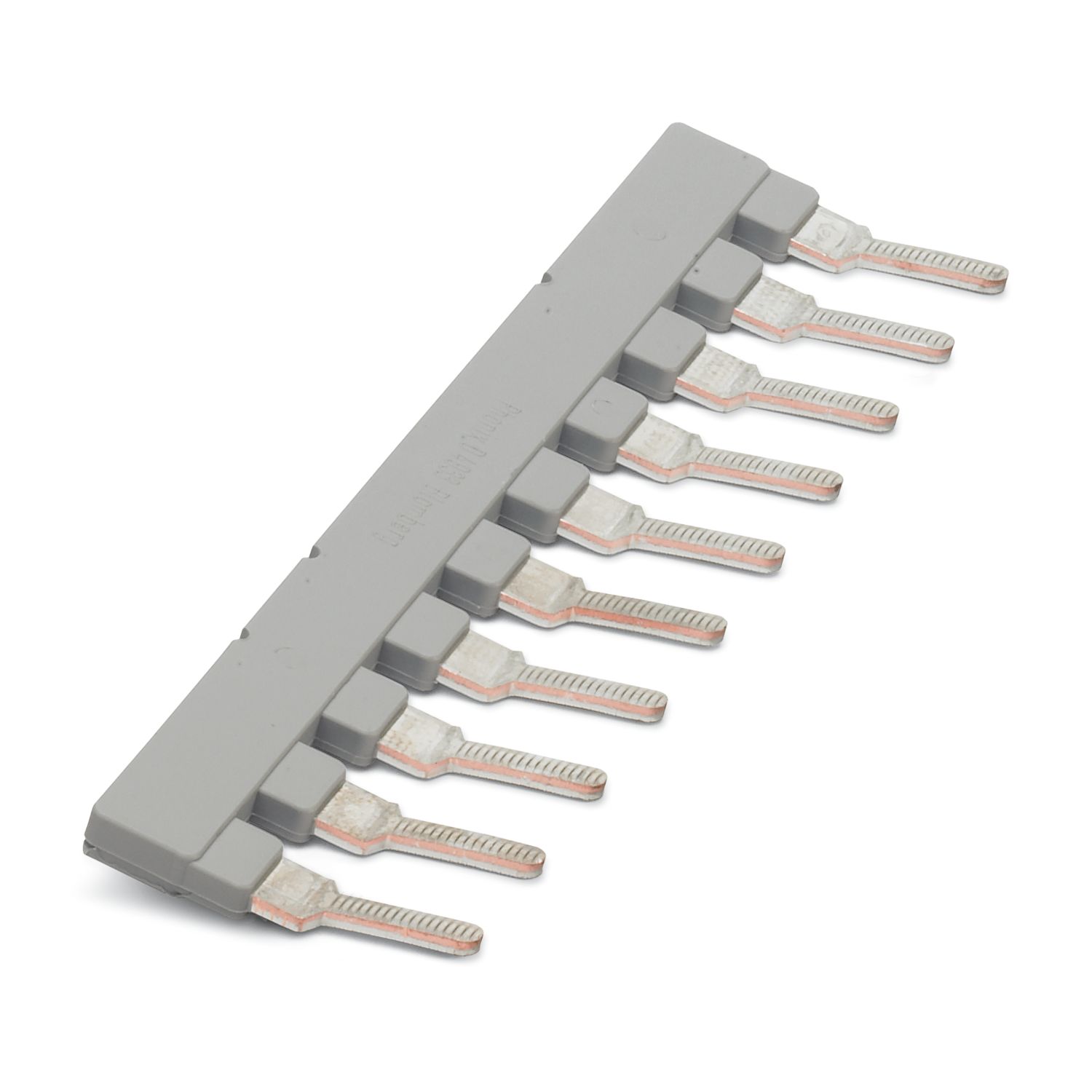

EB 10-15 - Pont d'insertion 0205135

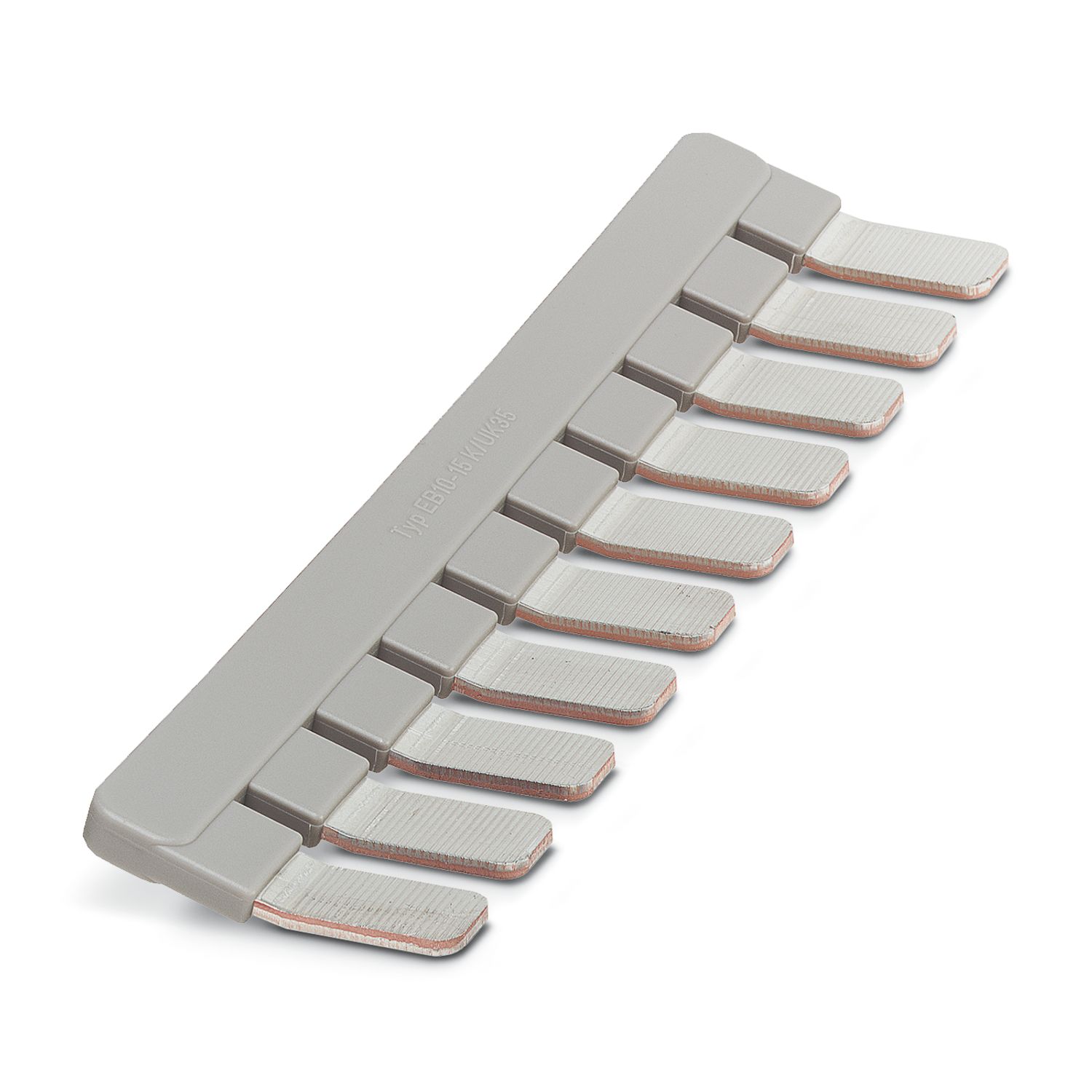

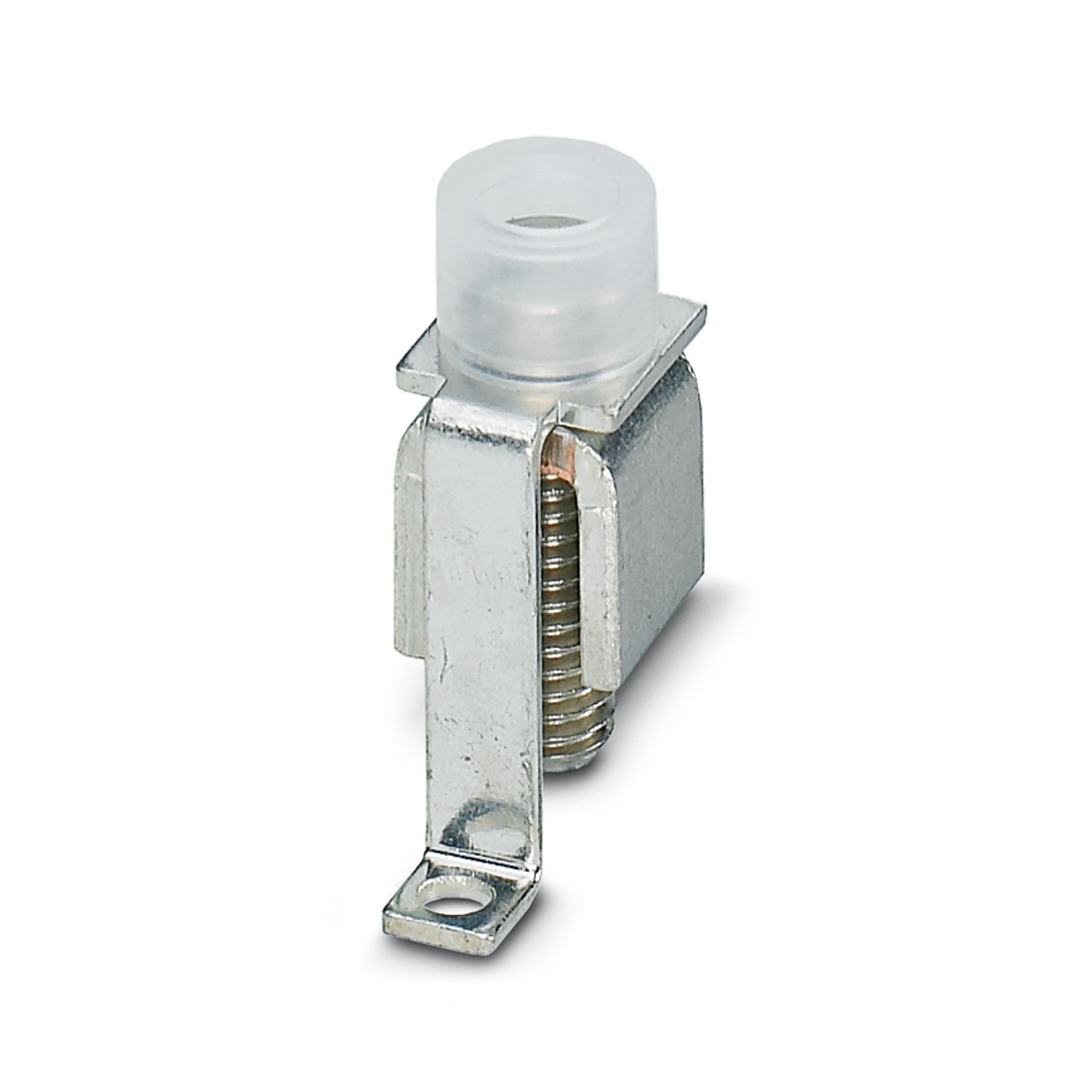

EB 2-15 K/UK 35 - Pont d'insertion 0205119
