La cuarta generación de las potentes fuentes de alimentación QUINT POWER permite la máxima disponibilidad de instalaciones gracias a las nuevas funciones. Los umbrales de aviso y las curvas características pueden adaptarse individualmente mediante la interfaz NFC.
La SFB Technology única y el control funcional preventivo de la fuente de alimentación QUINT POWER aumentan la disponibilidad de su aplicación.
QUINT4-PS/1AC/24DC/10
-
Fuente de alimentación
2904601
Fuente de alimentación QUINT POWER conmutada en primario con curva característica de salida seleccionable, tecnología SFB (Selective Fuse Breaking) e interfaz NFC, entrada: monofásica, salida: 24 V DC / 10 A
Descarga gratuita disponible.
Descargas
Detalles de producto
Entrada de control (configurable) Rem | Potencia de salida ENCENDIDA/APAGADA (SLEEP MODE) |
Por defecto | Potencia de salida ENCENDIDA (>40 kΩ/24 V CC/puente abierto entre REM y SGnd) |
Funcionamiento AC | |
Estructura de la red | Red en estrella |
Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
Rango de tensión de entrada | 100 V AC ... 240 V AC -15 % ... +10 % |
Derating | < 100 V AC (1 %/V) |
Rigidez dieléctrica máxima | 300 V AC 60 s |
Tensión de red del país típica | 120 V AC |
230 V AC | |
Tipo de tensión de la tensión de alimentación | CA |
Extracorriente de cierre | típ. 12 A (a 25 °C) |
Integral de corriente de irrupción (I2t) | < 0,7 A2s |
Limitación de tensión de la corriente de cierre | 12 A (después de 1 ms) |
Gama de frecuencias AC | 50 Hz ... 60 Hz -10 % ... +10 % |
Gama de frecuencias (fN) | 50 Hz ... 60 Hz -10 % ... +10 % |
16,7 Hz (según EN 50163) | |
Tiempo de puenteo de fallo de red | típ. 42 ms (120 V AC) |
típ. 44 ms (230 V AC) | |

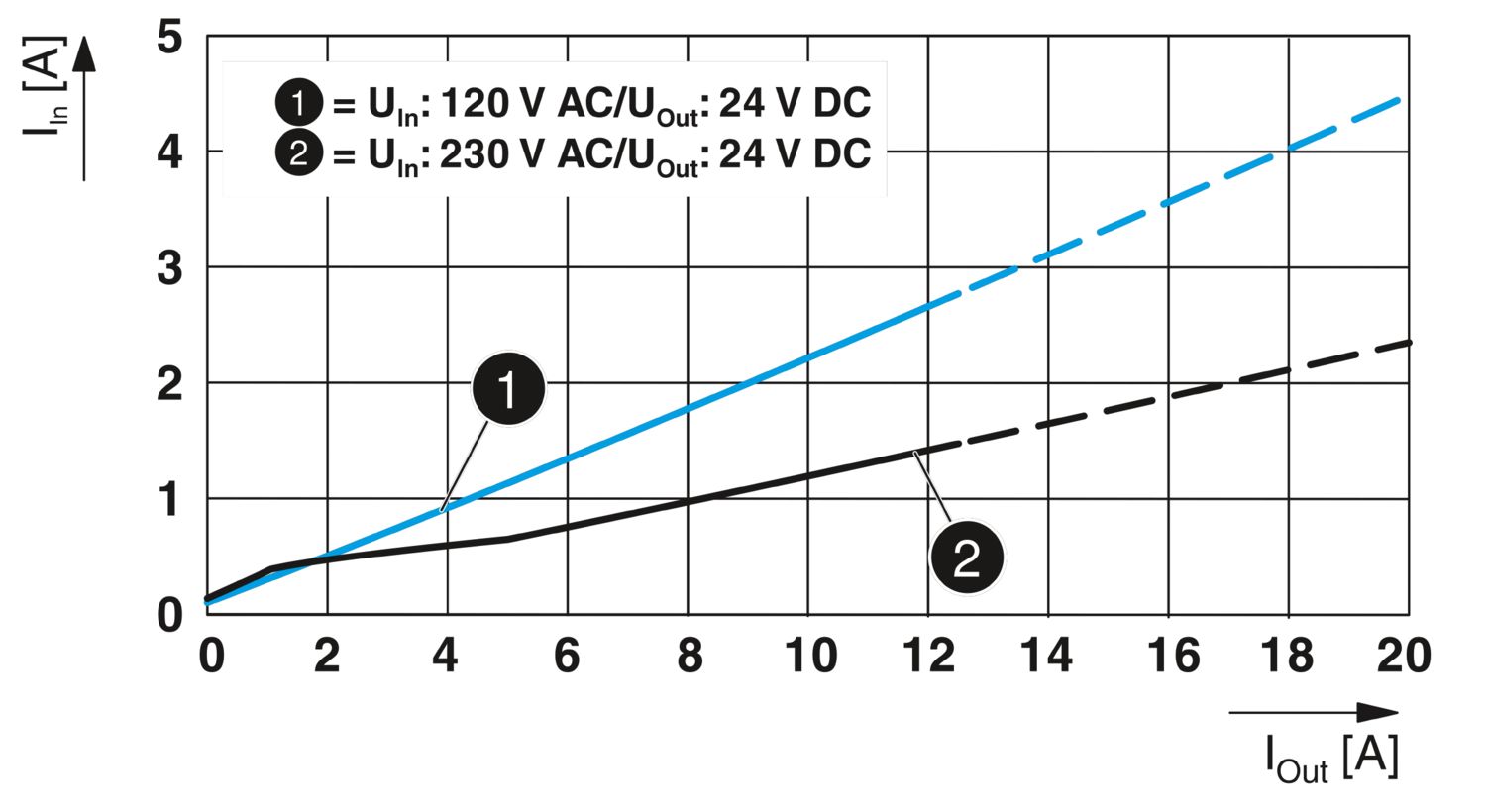

Absorción de corriente | 3,4 A (100 V AC) |
2,8 A (120 V AC) | |
1,5 A (230 V AC) | |
1,5 A (240 V AC) | |
Potencia nominal absorbida | 274 VA |
Circuito de protección | Protección contra sobretensiones transitorias; Varistor, descargador de gas |

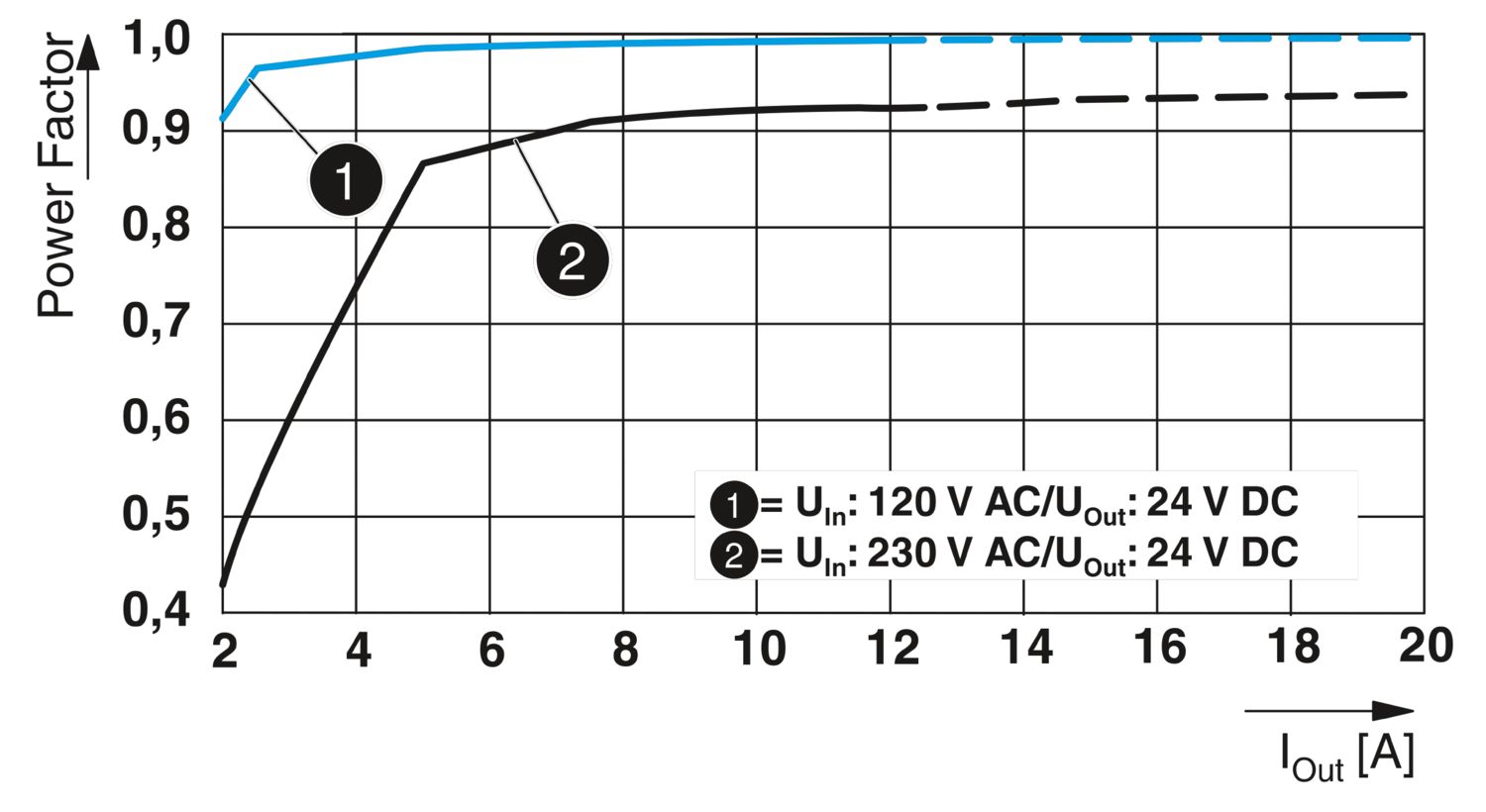

Factor de potencia (cos phi) | 0,94 |
Tiempo de conexión | < 1 s |
Tiempo de conexión típico | 300 ms (del MODO SUSPENSIÓN) |
Fusible de entrada | 8 A (Lento, interno) |
Selección del fusible adecuado para la protección de entrada | 10 A ... 16 A (Característica B, C, D, K o comparable) |
Corriente de derivación a tierra (PE) | < 3,5 mA |
0,7 mA (264 V AC, 60 Hz) | |
Funcionamiento DC | |
Margen de tensión nominal de entrada | 110 V DC ... 250 V DC |
Rango de tensión de entrada | 110 V DC ... 250 V DC -18 % ... +40 % |
Derating | < 110 V DC (1 %/V) |
Tipo de tensión de la tensión de alimentación | CC |
Absorción de corriente | 3 A (110 V DC) |
1,3 A (250 V DC) |

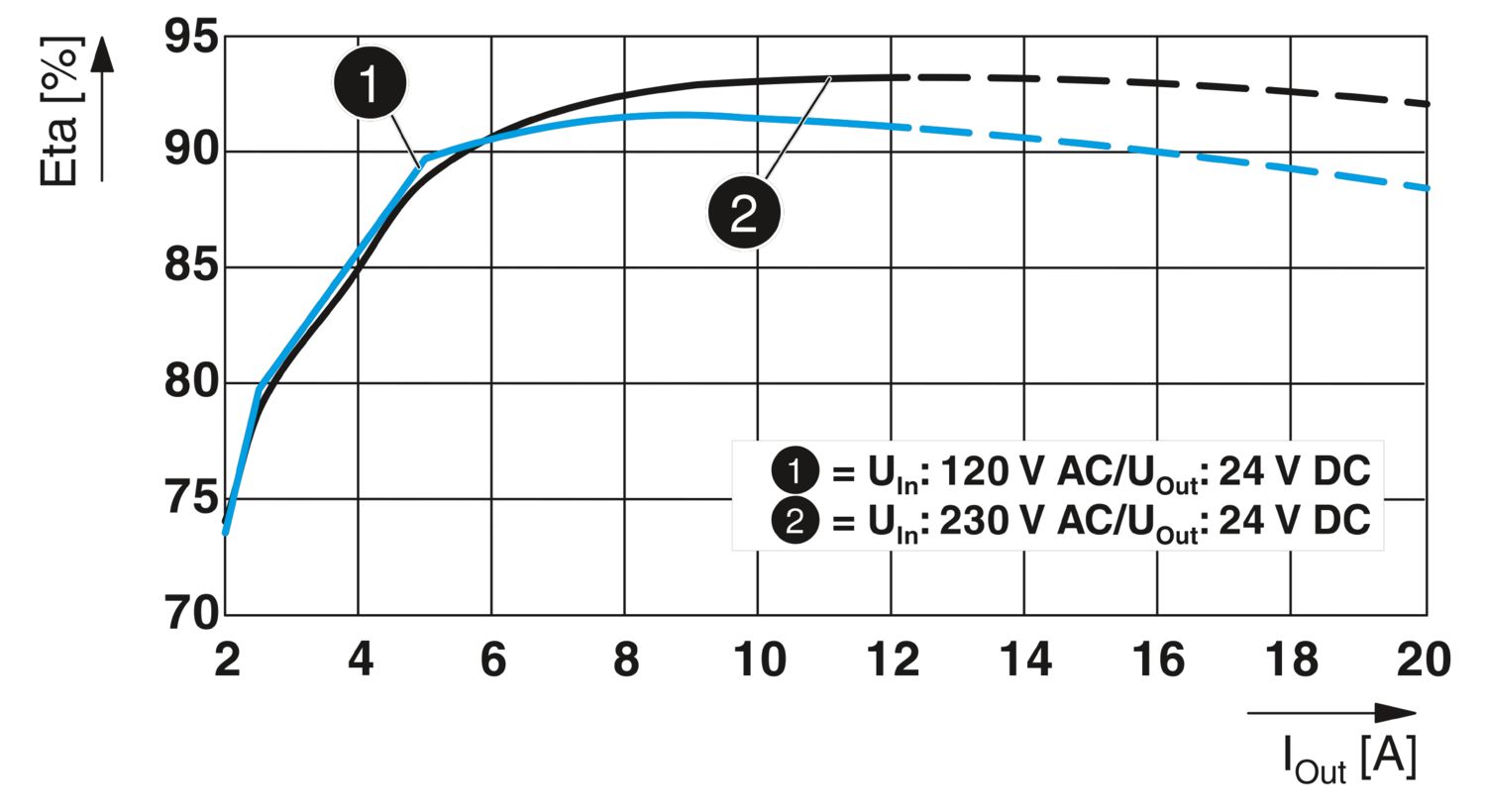

Rendimiento | típ. 92,5 % (120 V AC) |
típ. 93,4 % (230 V AC) | |
Característica de salida | U/I Advanced |
Smart HICCUP | |
FUSE MODE | |
Tensión nominal de salida | 24 V DC |
Rango de ajuste de la tensión de salida (Uset) | 24 V DC ... 29,5 V DC (con potencia constante) |
Corriente nominal de salida (IN) | 10 A |
Boost estático (IBoost est.) | 12,5 A |
Boost dinámico (IDyn.Boost) | 20 A (5 s) |
Selective Fuse Breaking (ISFB) | 60 A (15 ms) |
Disparo magnético de fusible | A1...A6 / B2...B6 / C1...C3 / Z1...Z6 |
Derating | > 60 °C ... 70 °C (2,5 %/K) |
Resistencia de recirculación | ≤ 35 V DC |
Protección contra sobretensión en la salida (OVP) | ≤ 32 V DC |
Desviación de regulación | < 0,5 % (Modificación de la carga estática 10 % ... 90 %) |
< 4 % (Modificación de la carga dinámica 10 % ... 90 %, (10 Hz)) | |
< 0,25 % (cambio de tensión de entrada ±10 %) | |
Ondulación residual | < 80 mVPP (con valores nominales) |
Resistente al cortocircuito | sí |
Vaciado constante | sí |
Potencia de salida | 240 W |
300 W | |
480 W | |
Potencia aparente | 336 VA (120 V, UOUT = 24 V, IOUT = boost est.) |
345 VA (230 V, UOUT = 24 V, IOUT = boost est.) | |
Disipación máxima de circuito abierto | < 3 W (120 V AC) |
< 3 W (230 V AC) | |
Disipación de carga nominal máxima | < 20 W (120 V AC) |
< 17 W (230 V AC) | |
Potencia disipada SLEEP MODE | < 3 W (120 V AC) |
< 3 W (230 V AC) | |
Factor de cresta | típ. 1,50 (120 V AC) |
típ. 1,67 (230 V AC) | |
Tiempo de ascenso | < 1 s (UOut = 10 % ... 90 %) |
Posibilidad de conexión en paralelo | sí, para redundancia y aumento de potencia |
Posibilidad de conexión en serie | Sí |
Señal | |
Señal a tierra SGnd | Potencial de referencia para Out1, Out2 y Rem |
Señal Out 1 (configurable) | |
Digital | 24 V DC 20 mA |
Por defecto | 24 V DC 20 mA 24 V CC para UOut > 0,9 x USet |
Señal Out 2 (configurable) | |
Analógico | 4 mA ... 20 mA ±5 % (Carga ≤400 Ω) |
Por defecto | 24 V DC 20 mA 24 V CC para POut < PN |
Señal relé 13/14 (configurable) | |
Por defecto | cerrado (Uout > 0,9 Uset) |
Digital | 24 V DC 1 A |
30 V AC/DC 0,5 A |
Entrada | |
Tipo de conexión | Conexión por tornillo |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Conductor/punto de embornaje flexible con puntera con manguito de plástico mín. | 0,25 mm² |
Conductor/punto de embornaje flexible con puntera con manguito de plástico máx. | 2,5 mm² |
Conductor/punto de embornaje flexible con puntera sin manguito de plástico mín. | 0,25 mm² |
Conductor/punto de embornaje flexible con puntera sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 14 |
Longitud a desaislar | 6,5 mm |
Par de apriete mín. | 0,5 Nm |
Par de apriete máx. | 0,6 Nm |
Salida | |
Tipo de conexión | Conexión por tornillo |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Conductor/punto de embornaje flexible con puntera con manguito de plástico mín. | 0,25 mm² |
Conductor/punto de embornaje flexible con puntera con manguito de plástico máx. | 2,5 mm² |
Conductor/punto de embornaje flexible con puntera sin manguito de plástico mín. | 0,25 mm² |
Conductor/punto de embornaje flexible con puntera sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 14 |
Longitud a desaislar | 6,5 mm |
Par de apriete mín. | 0,5 Nm |
Par de apriete máx. | 0,6 Nm |
Señal | |
Tipo de conexión | Conexión push-in |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 1 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 1,5 mm² |
Conductor/punto de embornaje flexible con puntera con manguito de plástico mín. | 0,2 mm² |
Conductor/punto de embornaje flexible con puntera con manguito de plástico máx. | 0,75 mm² |
Conductor/punto de embornaje flexible con puntera sin manguito de plástico mín. | 0,2 mm² |
Conductor/punto de embornaje flexible con puntera sin manguito de plástico máx. | 1,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 16 |
Longitud a desaislar | 8 mm |
Tipo de señalización | LED |
Contacto de señal sin potencial | |
Salida de señal activa Out 1 (digital, configurable) | |
Salida de señal activa Out 2 (digital, analógica, configurable) | |
Contacto remoto | |
Señal a tierra SGnd | |
Salida de señal | |
POut | > 100 % (El LED se ilumina en amarillo, potencia de salida > 240 W) |
> 75 % (El LED se ilumina en verde, potencia de salida > 180 W) | |
> 50 % (El LED se ilumina en verde, potencia de salida > 120 W) | |
UOut | > 0,9 x USet (El LED se ilumina en verde) |
< 0,9 x USet (El LED parpadea en verde) |
Número de fases | 1,00 |
Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
2 kV AC (Ensayo individual) | |
Tensión de aislamiento salida/PE | 0,5 kV DC (ensayo de tipo) |
0,5 kV DC (Ensayo individual) | |
Tensión de aislamiento entrada/PE | 3,5 kV AC (ensayo de tipo) |
2,4 kV AC (Ensayo individual) | |
Frecuencia de conmutación | 90,00 kHz ... 110,00 kHz (Nivel de transductor auxiliar) |
50,00 kHz ... 245,00 kHz (Nivel de transductor principal) | |
35,00 kHz ... 700,00 kHz (Nivel PFC) |
Tipo de producto | Fuente de alimentación |
Familia de productos | QUINT POWER |
MTBF (IEC 61709, SN 29500) | > 1251000 h (25 °C) |
> 783000 h (40 °C) | |
> 377000 h (60 °C) | |
Directiva de protección del medio ambiente | Directiva RoHS 2011/65/UE |
WEEE | |
Reach | |
Propiedades de aislamiento | |
Clase de protección | I |
Grado de polución | 2 |
Expectativa de vida útil (condensadores de electrolitos) | |
Corriente | 5 A |
Temperatura | 40 °C |
Tiempo | 286000 h |
Texto adicional | 120 V AC |
Expectativa de vida útil (condensadores de electrolitos) | |
Corriente | 5 A |
Temperatura | 40 °C |
Tiempo | 283000 h |
Texto adicional | 230 V AC |
Expectativa de vida útil (condensadores de electrolitos) | |
Corriente | 10 A |
Temperatura | 25 °C |
Tiempo | 377000 h |
Texto adicional | 120 V AC |
Expectativa de vida útil (condensadores de electrolitos) | |
Corriente | 10 A |
Temperatura | 25 °C |
Tiempo | 454000 h |
Texto adicional | 230 V AC |
Expectativa de vida útil (condensadores de electrolitos) | |
Corriente | 10 A |
Temperatura | 40 °C |
Tiempo | 133000 h |
Texto adicional | 120 V AC |
Expectativa de vida útil (condensadores de electrolitos) | |
Corriente | 10 A |
Temperatura | 40 °C |
Tiempo | 160000 h |
Texto adicional | 230 V AC |
Estado de mantenimiento de datos | |
Revisión de artículo | 04 |
Esquema de dimensiones | |
Anchura | 50 mm |
Altura | 130 mm |
Profundidad | 125 mm |
Medida de montaje | |
Distancia de montaje derecha/izquierda | 5 mm / 5 mm |
Distancia de montaje arriba/abajo | 50 mm / 50 mm |
Montaje alternativo | |
Anchura | 122 mm |
Altura | 130 mm |
Profundidad | 53 mm |
Tipo de montaje | Montaje sobre carril DIN |
Indicaciones de montaje | alineable: PN ≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm alineable: PN <50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm |
Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Con pintura de protección | no |
Clase de inflamabilidad según UL 94 (carcasa / bornes) | V0 |
Material de la carcasa | Metal |
Ejecución del capuchón | Acero inoxidable X6Cr17 |
Ejecución de los elementos laterales | Aluminio |
Condiciones ambientales | |
Índice de protección | IP20 |
Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Temperatura ambiente (modelo testado Start-Up) | -40 °C |
Altura de fijación | ≤ 5000 m (> 2000 m, observar derating) |
Clase de clima | 3K3 (según EN 60721) |
Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
Vibración (servicio) | 5 Hz ... 100 Hz búsqueda de resonancia 2,3g, 90 min., frecuencia de resonancia 2,3g, 90 min. (según DNV GL clase C) |
Temp Code | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
Aplicaciones para trenes | EN 50121-3-2 |
EN 50121-4 | |
EN 50121-5 | |
EN 50163 | |
IEC 62236-3-2 | |
IEC 62236-4 | |
IEC 62236-5 | |
HART FSK Physical Layer Test Specification Compliance | Conformidad con tensión de salida UOut |
Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
Norma - Seguridad eléctrica | IEC 61010-2-201 (SELV) |
Norma - Tensión baja de protección | IEC 61010-1 (SELV) |
IEC 61010-2-201 (PELV) | |
Norma - Separación segura | IEC 61558-2-16 |
IEC 61010-2-201 | |
Norma: Seguridad para equipos de medición, control, regulación y laboratorio | IEC 61010-1 |
Norma de seguridad de transformadores | EN 61558-2-16 |
Norma - Fuentes de alimentación de baja tensión con salida en corriente continua | EN 61204-3 |
Carga de la batería | DIN 41773-1 |
Homologación: requisito de la industria de semiconductores con respecto a interrupciones de tensión de red. | SEMI F47-0706, EN 61000-4-11 |
Categoría de sobretensión | |
EN 61010-1 | II (≤ 5000 m) |
EN 62477-1 | III (≤ 2000 m) |
CSA | CAN/CSA-C22.2 No. 60950-1-07 |
CSA-C22.2 No. 107.1-01 | |
Homologación para la construcción naval | DNV GL, PRS, BV, LR, ABS |
SIQ | BG (modelo aprobado) |
Homologaciones UL | UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T3C ... T4 (Hazardous Location) |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
EN 61000-6-4 | |
Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
EN 61000-6-2 | |
Requisitos CEM suministro de energía | IEC 61850-3 (G,H) |
EN 61000-6-5 (instalaciones de conmutación) | |
Emisión de interferencias conducidas | EN 55016 |
EN 61000-6-3 (clase B) | |
Emisión de interferencias | Norma básica adicional EN 61000-6-5 (inmunidad a interferencias en centrales eléctricas), IEC/EN 61850-3 (alimentación de energía) |
Emisiones espurias radiadas | EN 55016 |
EN 61000-6-3 (clase B) | |
Emisión de interferencias por cable DNV GL | Clase A |
Texto adicional | Distribución energética en el área |
Emisiones espurias radiadas DNV GL | Clase B |
Texto adicional | Área del puente y la cubierta |
Corrientes de armónicos | |
Normas/especificaciones | EN 61000-3-2 |
EN 61000-3-2 (clase A) | |
Gama de frecuencias | 0 kHz ... 2 kHz |
Flicker | |
Normas/especificaciones | EN 61000-3-3 |
EN 61000-3-3 | |
Gama de frecuencias | 0 kHz ... 2 kHz |
Descarga de electricidad estática | |
Normas/especificaciones | EN 61000-4-2 |
Descarga de electricidad estática | |
Descarga en contacto | 8 kV (Severidad del ensayo 4) |
Descarga en el aire | 15 kV (Severidad del ensayo 4) |
Observación | Criterio A |
Campo electromagnético AF | |
Normas/especificaciones | EN 61000-4-3 |
Campo electromagnético AF | |
Gama de frecuencias | 80 MHz ... 1 GHz |
Intensidad del campo de prueba | 20 V/m (Severidad del ensayo 3) |
Gama de frecuencias | 1 GHz ... 6 GHz |
Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
Observación | Criterio A |
Transitorios rápidos (Burst) | |
Normas/especificaciones | EN 61000-4-4 |
Transitorios rápidos (Burst) | |
Entrada | 4 kV (Severidad del ensayo 4, asimétrica) |
Salida | 4 kV (Severidad del ensayo 4, asimétrica) |
Señal | 4 kV (Severidad del ensayo 4, asimétrica) |
Observación | Criterio A |
Carga de tensión transitoria (Surge) | |
Normas/especificaciones | EN 61000-4-5 |
Carga de tensión transitoria (Surge) | |
Entrada | típ. 3 kV (Severidad del ensayo 4, simétrica) |
típ. 6 kV (Severidad del ensayo 4, asimétrica) | |
Salida | 1 kV (Severidad del ensayo 3, simétrica) |
2 kV (Severidad del ensayo 3, asimétrica) | |
Señal | 4 kV (Severidad del ensayo 4, asimétrica) |
Observación | Criterio A |
Perturbaciones conducidas | |
Normas/especificaciones | EN 61000-4-6 |
Perturbaciones conducidas | |
E/S/s | asimétrico |
Gama de frecuencias | 0,15 MHz ... 80 MHz |
Observación | Criterio A |
Tensión | 10 V (Severidad del ensayo 3) |
Campo magnético con frecuencia de la técnica de la energía | |
Normas/especificaciones | EN 61000-4-8 |
Frecuencia | 16,7 Hz |
50 Hz | |
60 Hz | |
Intensidad del campo de prueba | 100 A/m |
Texto adicional | 60 s |
Observación | Criterio A |
Frecuencia | 50 Hz |
60 Hz | |
Gama de frecuencias | 50 Hz ... 60 Hz |
Intensidad del campo de prueba | 1 kA/m |
Texto adicional | 3 s |
Frecuencia | 0 Hz |
Intensidad del campo de prueba | 300 A/m |
Texto adicional | DC, 60 s |
Caídas de tensión | |
Normas/especificaciones | EN 61000-4-11 |
Tensión | 230 V AC |
Frecuencia | 50 Hz |
Error de tensión | 70 % |
Número de periodos | 0,5 / 1 / 25 / 30 periodos |
Texto adicional | Severidad del ensayo 2 |
Observación | Criterio A: 0,5 / 1 / 25 / 30 periodos |
Error de tensión | 40 % |
Número de periodos | 5 / 10 / 50 periodos |
Texto adicional | Severidad del ensayo 2 |
Observación | Criterio A |
Error de tensión | 0 % |
Número de periodos | 0,5 / 1 / 5 / 50 / 250 periodos |
Texto adicional | Severidad del ensayo 2 |
Observación | Criterio A: 0,5 / 1 periodo Criterio B: 5 / 50 / 250 periodos |
Campo magnético en forma de onda | |
Normas/especificaciones | EN 61000-4-9 |
Intensidad del campo de prueba | 1000 A/m |
Observación | Criterio A |
Oscilaciones sinusoidales atenuadas (Ring wave) | |
Normas/especificaciones | EN 61000-4-12 |
Entrada | 2 kV (Severidad del ensayo 4, simétrica) |
4 kV (Severidad del ensayo 4, asimétrica) | |
Observación | Criterio A |
Perturbaciones asimétricas por cable | |
Normas/especificaciones | EN 61000-4-16 |
Nivel de prueba 1 | 15 Hz 150 Hz (Severidad del ensayo 4) |
Tensión | 30 V 3 V |
Nivel de prueba 2 | 150 Hz 1,5 kHz (Severidad del ensayo 4) |
Tensión | 3 V |
Nivel de prueba 3 | 1,5 kHz 15 kHz (Severidad del ensayo 4) |
Tensión | 3 V 30 V |
Nivel de prueba 4 | 15 kHz 150 kHz (Severidad del ensayo 4) |
Tensión | 30 V |
Nivel de prueba 5 | 16,7 Hz 50 Hz 60 Hz (Severidad del ensayo 4) |
Tensión | 30 V (constante) |
Nivel de prueba 6 | 150 Hz 180 Hz (Severidad del ensayo 4) |
Tensión | 30 V (constante) |
Nivel de prueba 7 | 16,7 Hz 50 Hz 60 Hz (Severidad del ensayo 4) |
Tensión | 300 V (1 s) |
Observación | Criterio A |
Onda oscilante atenuada | |
Normas/especificaciones | EN 61000-4-18 |
Entrada, salida (nivel de prueba 1) | 100 kHz 1 MHz (Severidad del ensayo 3, simétrica) |
Tensión | 1 kV |
Entrada, salida (nivel de prueba 2) | 10 MHz |
Tensión | 1 kV |
Entrada, salida (nivel de prueba 3) | 100 kHz 1 MHz (Severidad del ensayo 3, asimétrica) |
Tensión | 2,5 kV |
Señales (nivel de prueba 1) | 100 kHz 1 MHz (Severidad del ensayo 3, simétrica) |
Tensión | 1 kV |
Señales (nivel de prueba 2) | 100 kHz 1 MHz (Severidad del ensayo 3, asimétrica) |
Tensión | 2,5 kV |
Observación | Criterio A |
Campo magnético oscilante atenuado | |
Normas/especificaciones | EN 61000-4-10 |
Intensidad del campo de prueba | 110 A/m |
Nivel de prueba 1 | 100 kHz |
Intensidad del campo de prueba | 110 A/m |
Nivel de prueba 2 | 1 MHz |
Observación | Criterio A |
Criterios | |
Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
Criterio C | Efectos adversos temporales en el rendimiento que el equipo corrige automáticamente o que pueden restablecerse accionando los elementos de mando. |
Código de artículo | 2904601 |
Unidad de embalaje | 1 Unidades |
Cantidad mínima de pedido | 1 Unidades |
Clave de producto | CMPI13 |
Página del catálogo | Página 235 (C-4-2019) |
GTIN | 4046356985338 |
Peso por unidad (incluido el embalaje) | 1.150 g |
Peso por unidad (sin incluir el embalaje) | 869 g |
Número de tarifa arancelaria | 85044095 |
País de origen | TH |
ECLASS
ECLASS-11.0 | 27040701 |
ECLASS-13.0 | 27040701 |
ECLASS-12.0 | 27040701 |
ETIM
ETIM 9.0 | EC002540 |
UNSPSC
UNSPSC 21.0 | 39121000 |
UL Recognized
ID de homologación: E211944IECEE CB Scheme
ID de homologación: SI-8863EAC
ID de homologación: RU S-DE.BL08.W.00764LR
ID de homologación: LR22472797TANK
ID de homologación: TA21182MBV
ID de homologación: 44621/B0 BVUL listado
ID de homologación: E123528cUL Listed
ID de homologación: E123528ABS
ID de homologación: 20-1973616-PDATipo comprobado
ID de homologación: SI-SIQ BG 005/026EAC
ID de homologación: RU S-DE.BL08.W.00764DNV
ID de homologación: TAA00000BVcCSAus
ID de homologación: 70076166Documento de homologación BIS
ID de homologación: R-41268801SEMI F47
ID de homologación: SEMI F47cUL Listed
ID de homologación: E199827UL listado
ID de homologación: E199827cULus Recognized
cULus Listed
cULus Listed
EU RoHS | |
Cumple los requisitos de la Directiva RoHS | Sí |
excepciones, si fueran conocida | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-25
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
EU REACH SVHC | |
Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Lead (n.º CAS: 7439-92-1) |
SCIP | 371c0ac7-5e97-40b8-af77-68ad84999d1a |
Productos compatibles
-
UWA 182/52 - Adaptador de montaje 2938235
-
UWA 130 - Adaptador de montaje 2901664
-
TWN4 MIFARE NFC USB ADAPTER - Adaptador para programación 2909681
-
PLT-SEC-T3-230-FM-UT - Disp. de protec. contra sobretensiones tipo 3 2907919
-
PLT-SEC-T3-24-FM-UT - Disp. de protec. contra sobretensiones tipo 3 2907916
-
PLT-SEC-T3-230-FM-PT - Disp. de protec. contra sobretensiones tipo 3 2907928
-
PLT-SEC-T3-24-FM-PT - Disp. de protec. contra sobretensiones tipo 3 2907925
-
CBMC E4 24DC/1-4A NO - Interruptores de protección de aparatos electrónicos 2906031
-
CBMC E4 24DC/1-10A NO - Interruptores de protección de aparatos electrónicos 2906032
-
CBMC E4 24DC/1-4A+ IOL - Interruptores de protección de aparatos electrónicos 2910410
-
CBMC E4 24DC/1-10A IOL - Interruptores de protección de aparatos electrónicos 2910411
-
CBM E4 24DC/0.5-10A NO-R - Interruptores de protección de aparatos electrónicos 2905743
-
CBM E8 24DC/0.5-10A NO-R - Interruptores de protección de aparatos electrónicos 2905744
Sus ventajas
La tecnología SFB dispara los interruptores automáticos estándar de forma selectiva mientras que los consumidores conectados en paralelo siguen funcionando
El control funcional preventivo notifica estados de funcionamiento críticos antes de fallos
Los umbrales de señalización y las curvas características ajustables mediante NFC maximizan la disponibilidad de la planta
Sencilla ampliación de la instalación mediante un boost estático; arranque de cargas difíciles mediante un boost dinámico
Elevada inmunidad a interferencias mediante descargador de gas integrado y más de 20 milisegundos de tiempo de puenteo de fallo de red
Diseño robusto mediante carcasa de metal y amplio rango de temperatura de - 40 °C a + 70 °C
Pueden emplearse a escala mundial gracias a la entrada de amplia gama y un paquete internacional de homologaciones
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstraße 8, D-32825 Blomberg
