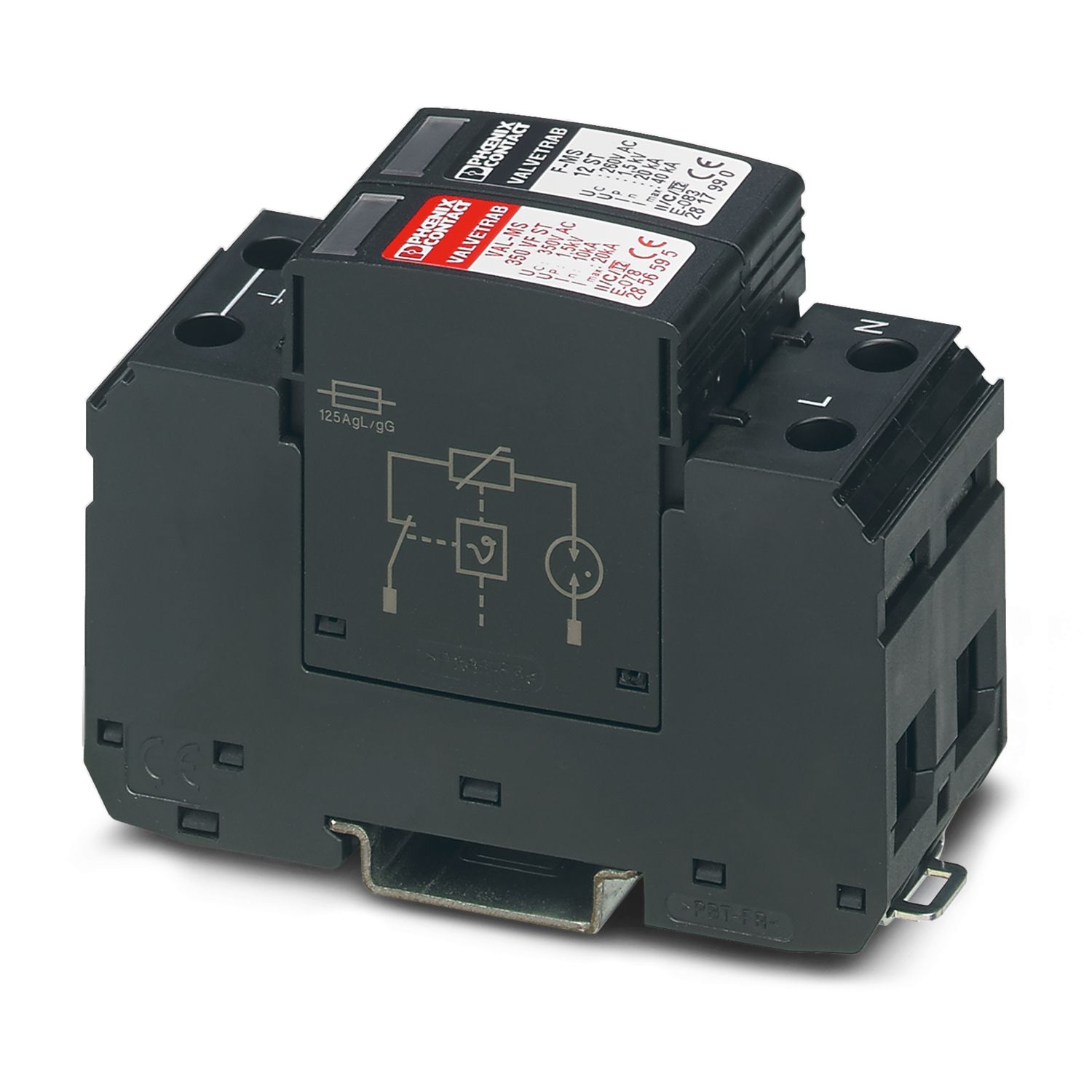

VAL-MS 350 VF/1+1
-
Descargador de sobretensiones modelo 2
2901865
Descargador de sobretensiones a prueba de corriente de fuga enchufable para redes de alimentación de corriente monofásicas con N y PE separado (sistema de 3 conductores: L1, N, PE).
Detalles de producto
| Tipo de producto | Descargador de sobretensiones |
| Familia de productos | VALVETRAB MS |
| Clase de ensayo IEC | II |
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | TN-S |
| TT | |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 2 |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud de pelado | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
| Esquema de dimensiones |
|

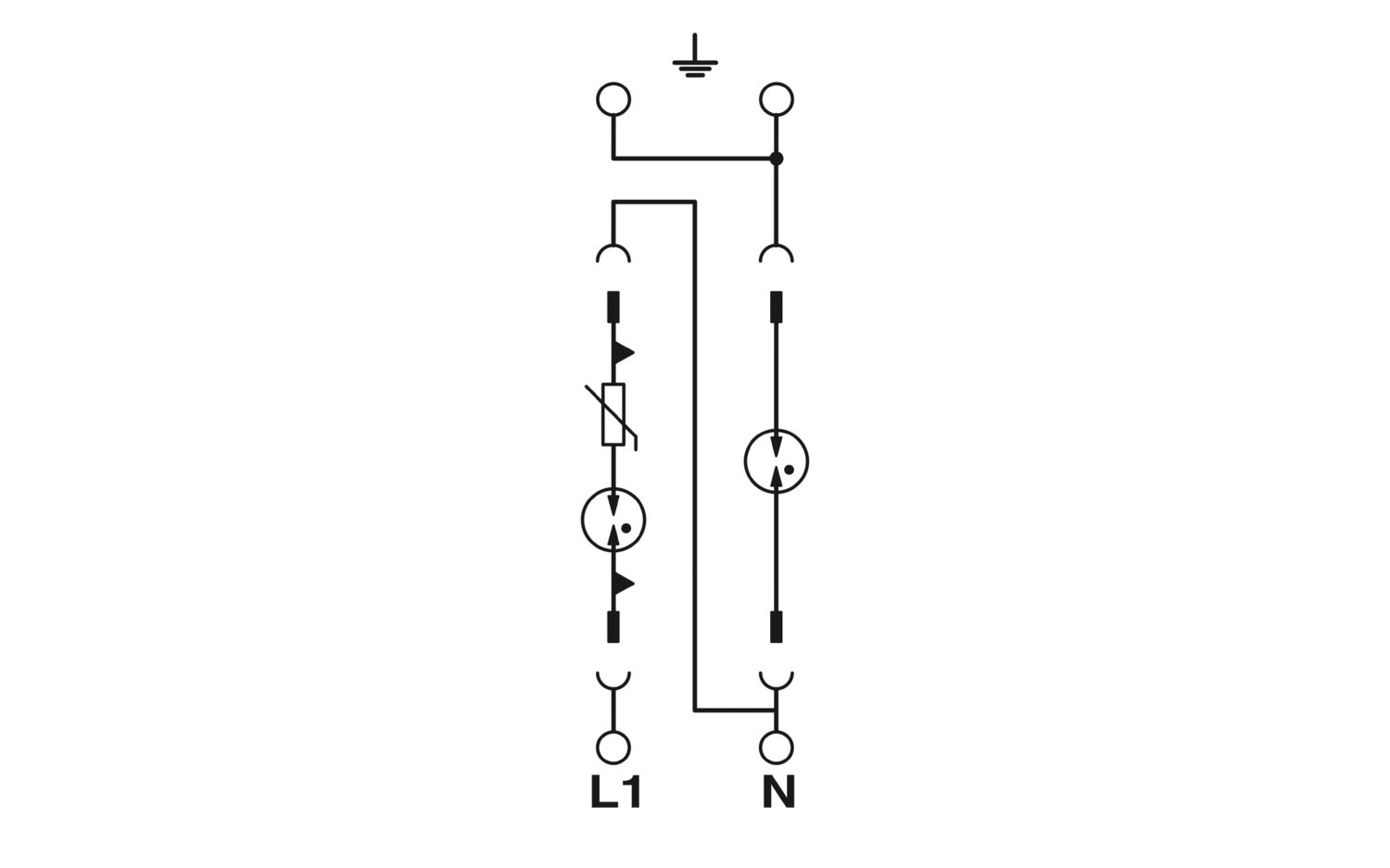

| Anchura | 35,6 mm |
| Altura | 89,8 mm |
| Profundidad | 65,7 mm (Con carril de 7,5 mm) |
| Unidad de división | 2 UD |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6/ PBT |
| Grupo de materiales | I |
| Material carcasa | PA 6.6 |
| PBT |
| Pistas de protección | L-N |
| L-PE | |
| N-PE | |
| Dirección de actuación | 1L-N & N-PE |
| Tensión nominal UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC (L-N) | 350 V AC |
| Tensión constante máxima UC (L-PE) | 350 V AC |
| Tensión constante máxima UC (N-PE) | 260 V AC |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Absorción de potencia standby PC | ≤ 2 mVA |
| Corriente transitoria nominal In (8/20) µs (L-N) | 10 kA |
| Corriente transitoria nominal In (8/20) µs (L-PE) | 10 kA |
| Corriente transitoria nominal In (8/20) µs (N-PE) | 20 kA |
| Corriente transitoria máxima Imáx (8/20) µs (L-N) | 20 kA |
| Corriente transitoria máxima Imáx (8/20) µs (L-PE) | 20 kA |
| Corriente transitoria máxima Imáx (8/20) µs (N-PE) | 40 kA |
| Capacidad de extinción de corriente repetitiva de la red Ifi (N-PE) | 100 A (260 V) |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up (L-N) | ≤ 1,5 kV |
| Nivel de protección UP (L-PE) | ≤ 2 kV |
| Nivel de protección Up (N-PE) | ≤ 1,5 kV |
| Tensión residual Ures (L-N) | ≤ 1,2 kV (en In) |
| ≤ 1,2 kV (con 10 kA) | |
| ≤ 1,1 kV (con 5 kA) | |
| Tensión residual Ures (L-PE) | ≤ 1,35 kV (en In) |
| ≤ 1,35 kV (con 10 kA) | |
| ≤ 1,2 kV (con 5 kA) | |
| Tensión residual Ures (N-PE) | ≤ 0,4 kV (en In) |
| ≤ 0,25 kV (con 10 kA) | |
| ≤ 0,15 kV (con 5 kA) | |
| ≤ 0,1 kV (con 3 kA) | |
| Comportamiento TOV en UT (L-N) | 415 V AC (5 s / modo estacionario) |
| 440 V AC (120 min / modo estacionario) | |
| Comportamiento TOV en UT (N-PE) | 1200 V AC (200 ms / modo estacionario) |
| Tiempo de reacción tA | ≤ 100 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 125 A (gG) |
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 25g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Especificaciones UL | |
| Tensión máxima constante MCOV (L-N) | 350 V AC |
| Tensión constante máxima MCOV (L-G) | 350 V AC |
| Tensión constante máxima MCOV (N-G) | 260 V AC |
| Corriente transitoria nominal In (L-N) | 20 kA |
| Corriente transitoria nominal In (L-G) | 20 kA |
| Corriente transitoria nominal In (N-G) | 20 kA |
| Pistas de protección | L-N |
| L-G | |
| N-G | |
| Tensión nominal | 240 V AC |
| Sistema de distribución de energía | Single phase |
| Frecuencia nominal | 50/60 Hz |
| Tensión de limitación medida MLV (L-N) | 1610 V |
| Tensión de limitación medida MLV (L-G) | 2030 V |
| Tensión de limitación medida MLV (N-G) | 870 V |
| Tipo SPD | 4CA |
| Datos de conexión UL | |
| Par de apriete | 30 lbf-in. |
| Sección de conductor AWG | 10 ... 2 |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Carril simétrico: 35 mm |
