HC-B 6-TMS-100/O1STM32G-EEE
-
Carcasa
1580477

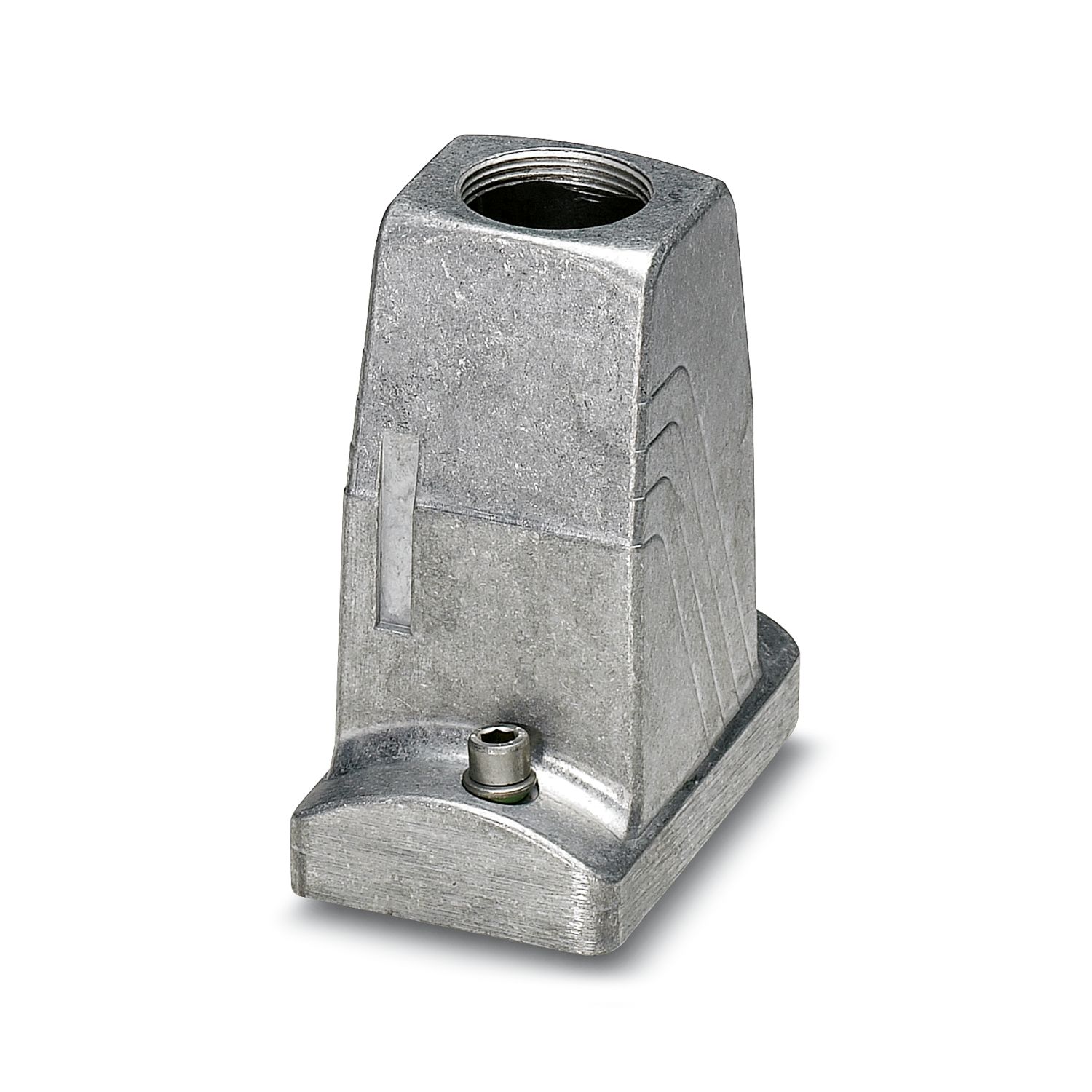

Carcasa de canillas HEAVYCON ADVANCE B6, con bloqueo por tornillo (hexágono interior) en acero inoxidable, aluminio resistente al agua de mar, altura 100 mm, con rosca, 1 M32, salida de cables recta, sin superficie; empaquetadura conductiva (características CEM)
Detalles de producto
| Generalidades | Para insertos de contactos HC-B6, BB10, DD24, M |
| Tipo de producto | Carcasa con bloqueo por tornillo |
| Tipo de carcasa | Carcasa aérea |
| Aplicación | Offshore/CEM |
| Construcción | B6 |
| Número de salidas de cable | 1 |
| Tipo de atornillado | 1x M32 |
| Tornillos de fijación | M6 (cabeza de tornillo, hexágono interior 5 mm) |
| Apantallado | sí |
| Salida de cables | recta |
| Prensaestopas Pg | sin |
| Par de apriete | 3 Nm (Tornillos de bloqueo) |
| Esquema de dimensiones |
|
| Anchura | 57 mm |
| Altura | 100 mm |
| Longitud | 92 mm |
| Medida de montaje | |
| Ancho del corte de montaje | 35 mm |
| Longitud del corte de montaje | 52 mm |
| Material junta | NBR, conductiva |
| Material carcasa | Fundición inyectada de aluminio, resistente al agua de mar |
| Material superficie de la carcasa | sin recubrimiento |
| Material brida de bloqueo | Acero inoxidable |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Índice de protección (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Datos mecánicos | |
| Tipo de atornillado | 1x M32 |
| Tipo de bloqueo | Tornillo |
| Indicaciones de montaje | Para garantizar la función del contacto de tierra también con inserción inclinada, las dos bridas empotradas deberán poseer un contacto eléctrico suficiente con la pared empotrada metálica. |
| Para conseguir un efecto óptimo de apantallado, deberá retirarse el esmaltado en polvo aislante de la pared del armario de control en de la zona de la junta perfilada. Par de apriete del tornillo de bloqueo : 3 Nm. | |
| Tornillos de fijación | M6 (cabeza de tornillo, hexágono interior 5 mm) |
