SAC-5P-M12MRK-FSK PE/.../... - Cable de potencia

1276599

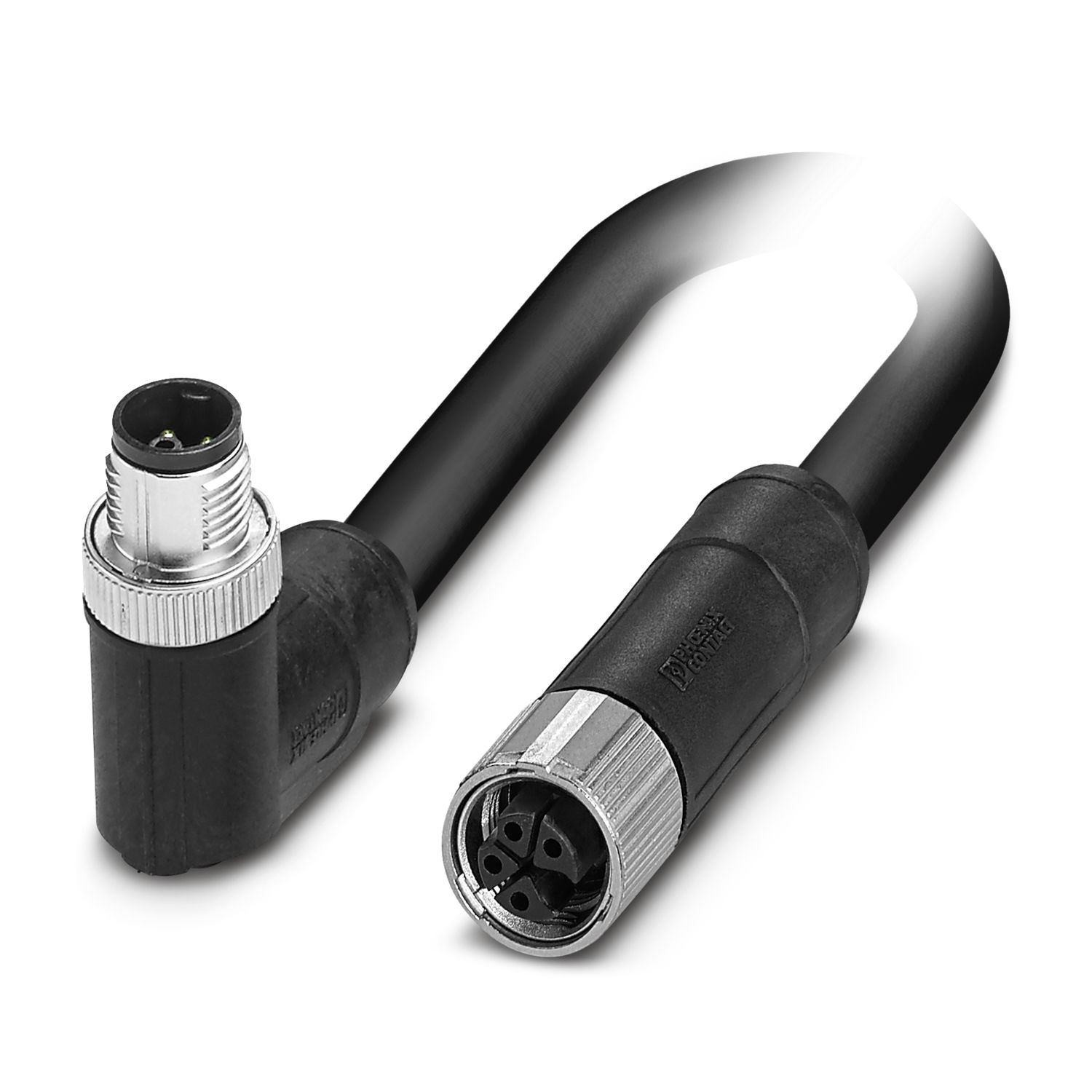

Cable de potencia, 5-polos, Conector acodado M12, codificación: K, a Hembra recta M12, codificación: K, longitud de cable: Libre introducción (0,2 ...40,0 m), para corriente alterna hasta 16 A/690 V, Conexión PE con Advanced Shielding Technology

Detalles de producto

Datos técnicos

Propiedades del artículo

Tipo de producto	Cable de potencia
Aplicación	Suministro de energía
Número de polos	5
Número de salidas de cable	1
Apantallado	no
Codificación	K
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Datos del material

Clase de inflamabilidad según UL 94	V0
Material cuerpo de agarre	PP
Material contacto	CuZn
Material superficie del contacto	Ni/Au
Material soporte de contactos	PA
Material conexión por tornillo	Fundición inyectada de cinc, niquelada

Propiedades eléctricas

Resistencia de aislamiento	≥ 100 MΩ
Tensión nominal U_N	690 V AC
Corriente nominal I_N	16 A

Propiedades mecánicas

Datos mecánicos
Ciclos de enchufe	≥ 100

Conectores

Conexión 1
Construcción	Conector acodado M12
Tipo de codificación	K (Power)
Conexión 2
Construcción	Hembra recta M12
Tipo de codificación	K (Power)

Cable/línea

Longitud del cable	Libre introducción (0,2 ...40,0 m)
PUR sin halógenos negro [PUR]
Peso del cable	189 kg/km
UL AWM Style	22078 / 11560 (90 °C / 1000 V)
Número de polos	5
Apantallado	no
Tipo de cable	PUR sin halógenos negro [PUR]
Tipo de cable		PUR sin halógenos negro PUR
Construcción del conductor alimentación de tensión	141x 0,15 mm
Alimentación de tensión AWG	14
Sección de línea	5x 2,5 mm²
Diámetro de conductor incl. aislamiento	2,8 mm ±0,1 mm
Diámetro exterior del cable	9,70 mm ±0,3 mm
Envoltura exterior, material	PUR
Envoltura exterior, color	negro grisáceo RAL 7021
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PP
Conductor individual, color	negro 1, negro 2, negro 3, negro 4, amarillo/verde
Grosor de pared Aislamiento	≥ 0,36 mm
Grosor de pared Envoltura exterior	aprox. 1,15 mm
Resistencia máx. del conductor	≤ 8 Ω/km (a 20 °C)
Resistencia de aislamiento	≥ 1 GΩ*km (a 20 °C)
Tensión nominal Cable	≤ 1000 V AC
Tensión de prueba	≥ 10000 V AC (Prueba spark)
Radio de curvatura mínimo, colocado de forma fija	5 x D
Radio de curvatura mínimo, colocado de forma flexible	10 x D
Menor radio de flexión, montaje fijo	49 mm
Menor radio de flexión, montaje móvil	97 mm
Capacidad de carga dinámica (flexión)	Ciclos de flexión máx.: 4000000, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s²
Ausencia de halógenos	según DIN VDE 0472 parte 815
Ausencia de halógenos		según DIN EN 50267-2-1
Resistencia a las llamas	Según UL 758/1581 (Cable Flame)
		según UL 758/1581 FT1
		según DIN EN 60332-1-2
Resistencia al aceite	según DIN EN 60811-404, 168 h a 100 °C
Otras resistencias	resistente a la hidrólisis y a los microbios según VDE 0282 parte 10
		poco adherente
		resistente a la abrasión
		resistente al agua del mar
Temperatura ambiente (servicio)	-50 °C ... 90 °C (cable, disposición fija)
Temperatura ambiente (servicio)		-30 °C ... 90 °C (Cable, disposiCión móvil)
PVC negro [PVC]
Peso del cable	220 kg/km
UL AWM Style	2570 / 10914 (80 °C/1000 V)
Número de polos	5
Apantallado	no
Tipo de cable	PVC negro [PVC]
Tipo de cable		PVC negro PVC
Construcción del conductor alimentación de tensión	141x 0,15 mm
Alimentación de tensión AWG	14
Sección de línea	5x 2,5 mm²
Diámetro de conductor incl. aislamiento	3 mm ±0,1 mm
Diámetro exterior del cable	10,75 mm ±0,3 mm
Envoltura exterior, material	PVC
Envoltura exterior, color	negro grisáceo RAL 7021
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PVC
Conductor individual, color	negro 1, negro 2, negro 3, negro 4, amarillo/verde
Grosor de pared Aislamiento	≥ 0,36 mm
Grosor de pared Envoltura exterior	aprox. 0,76 mm
Resistencia máx. del conductor	≤ 8 Ω/km (a 20 °C)
Resistencia de aislamiento	≥ 100 MΩ*km (a 20 °C)
Tensión nominal Cable	≤ 1000 V AC
Tensión de prueba	≥ 10000 V AC (Prueba spark)
Radio de curvatura mínimo, colocado de forma fija	5 x D
Radio de curvatura mínimo, colocado de forma flexible	10 x D
Menor radio de flexión, montaje fijo	54 mm
Menor radio de flexión, montaje móvil	108 mm
Capacidad de carga dinámica (flexión)	Ciclos de flexión máx.: 2000000, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s²
Resistencia a las llamas	Según UL 758/1581 (Cable Flame)
		según UL 758/1581 FT1
		según DIN EN 60332-1-2
Resistencia al aceite	según DIN EN 60811-404, 168 h a 60 °C
Temperatura ambiente (servicio)	-40 °C ... 80 °C (cable, disposición fija)
Temperatura ambiente (servicio)		-20 °C ... 80 °C (Cable, disposiCión móvil)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP65
	IP67 (sin carga previa, como prueba adicional según IEC 60529)
Temperatura ambiente (servicio) (Conector macho/conector hembra)	-25 °C ... 85 °C (macho / hembra)

Normas y especificaciones

Denominación de norma	Conector M12
Normas/disposiciones	IEC 61076-2-111

Datos comerciales

Código de artículo	1276599
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	AF1CDQ
Número de tarifa arancelaria	85444290
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	600 V	16 A	- 14	- 14

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	600 V	16 A	- 14

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Sencillo y seguro: componentes enchufables 100 % probados eléctricamente

Protección contra conexiones defectuosas gracias a la codificación especial K

ECLASS-13.0	27060327
ECLASS-15.0	27060327

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
