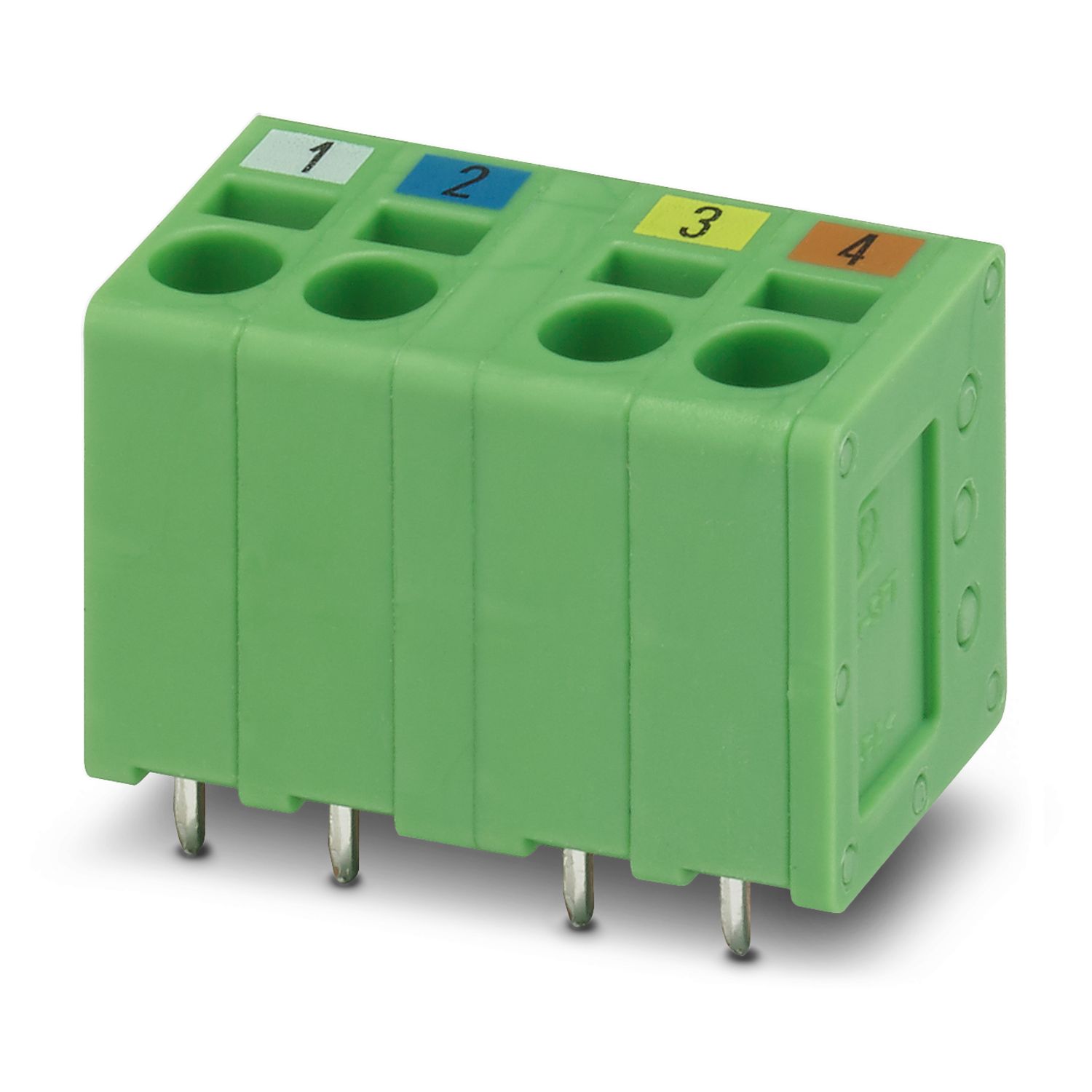

Terminal de tarjetas de circuitos impresos, corriente nominal: 22 A, sección nominal: 2,5 mm2, número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: SPT 2,5/..-V-EX PROFINET, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 90 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja. La borna para placa de circuito impreso cumple los requisitos de la "Guideline for PROFINET" en su versión de 05/2017, apta para CAT5
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | SPT 2,5/..-V-EX PROFINET |
| Línea de productos | COMBICON Terminals M |
| Número de polos | 4 |
| Paso | 5 mm |
| Número de conexiones | 4 |
| Número de filas | 1 |
| Número de potenciales | 4 |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 2 |
| Propiedades | |
| Corriente nominal IN | 22 A |
| Tensión nominal UN | 176 V |
| Corriente de dimensionamiento / sección de conductor | 22 A/2,5 mm² |
| Transferencia de datos | |
| Tipo de señal | PROFINET |
| Gama de frecuencias | hasta 100 MHz |
| Medio de transmisión | Cobre |
| Características de transmisión (categoría) | CAT5 |
| Velocidad de transmisión de datos | 100 MBit/s |
| Homologación Ex | |
| Marcado | 0344 II 2GD / Ex eb IIC Gb |
| Certificado de examen de tipo CE | KEMA 07ATEX0193 U |
| Certificado IECEx | IECEx KEM 07.0057 U |
| Tecnología de conexión | |
| Sección nominal | 2,5 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² (Longitud a desaislar 8 mm) |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² (Longitud a desaislar 8 mm) |
| Longitud de pelado | 10 mm |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Nota sobre la aplicación | El artículo es válido para aplicaciones Ethernet CAT5. Por tanto, es apto para su uso en equipos IoT. |
| Esquema de dimensiones |
|
| Paso | 5 mm |
| Anchura [w] | 23,9 mm |
| Altura [h] | 16,9 mm |
| Longitud [l] | 13,5 mm |
| Altura total | 14,4 mm |
| Longitud del pasador de soldadura [P] | 2,5 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Diseño de las placas de circuito impreso | |
| Separación entre vástagos | 8,2 mm |
| Diámetro orificio | 1,1 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -50 °C ... 110 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 176 V | 22 A | 0,2 - 4 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 176 V | 22 A | 0,2 - 4 |
