URTK/SP - Borne interrump. para circ. medida

0311126

Borne interrump. para circ. medida, con eslabón deslizante, tensión nominal: 500 V, corriente nominal: 41 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 6 mm², sección: 0,5 mm² - 10 mm² , clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris

Detalles de producto

Generalidades
Observación	Al alinear en el lado de la carcasa abierta de una borna para carril de paso de la misma serie y tamaño, debe dotarse de una tapa, siempre que la tensión de aislamiento que cabe esperar sea >320 V.
	La corriente de carga máxima no debe ser sobrepasada por la corriente total de todos los conductores conectados.

Tipo de producto	Borne interrumpible
Número de conexiones	2
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	1,31 W

Número de conexiones por piso	2
Sección nominal	6 mm²
Par de apriete del patín deslizante	M3 0,6 ... 0,8 Nm
Piso 1 arriba 1 abajo 1
Rosca de tornillo	M4
Par de apriete	1,5 ... 1,8 Nm
Longitud de pelado	11 mm
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,5 mm² ... 10 mm²
Sección de conductor AWG	20 ... 8 (Convertido según IEC)
Sección de conductor flexible	0,5 mm² ... 6 mm²
Sección de cable flexible [AWG]	20 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 6 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 6 mm²
2 conductores con la misma sección, rígidos	0,5 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles	0,5 mm² ... 4 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,5 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 4 mm²
Corriente nominal	41 A
Corriente de carga máxima	50 A (con una sección de conductor de 10 mm²)
Tensión nominal	500 V
Sección nominal	6 mm²

Anchura	8,2 mm
Altura	99,5 mm
Profundidad en NS 32	64 mm
Profundidad en NS 35/7,5	59 mm
Profundidad en NS 35/15	66,5 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 6 mm²	0,72 kA
Corriente admisible de corta duración 10 mm²	1,2 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	No

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 32/NS 35
Valor nominal Fuerza de ensayo	5 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 (+/- 2) r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,5 mm²/0,3 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2018-05
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Tipo de choque	Semisinusoide
Aceleración	5g
Duración del choque	30 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15
	NS 32
Rosca de tornillo	M3

Datos comerciales

Código de artículo	0311126
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE1233
Página del catálogo	Página 525 (C-1-2019)
GTIN	4017918001315
Peso por unidad (incluido el embalaje)	38,36 g
Peso por unidad (sin incluir el embalaje)	37,02 g
Número de tarifa arancelaria	85369010
País de origen	TR

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	300 V	45 A	26 - 8

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	500 V			- 6

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	500 V			- 6

Environmental product compliance

Productos compatibles

Accesorios

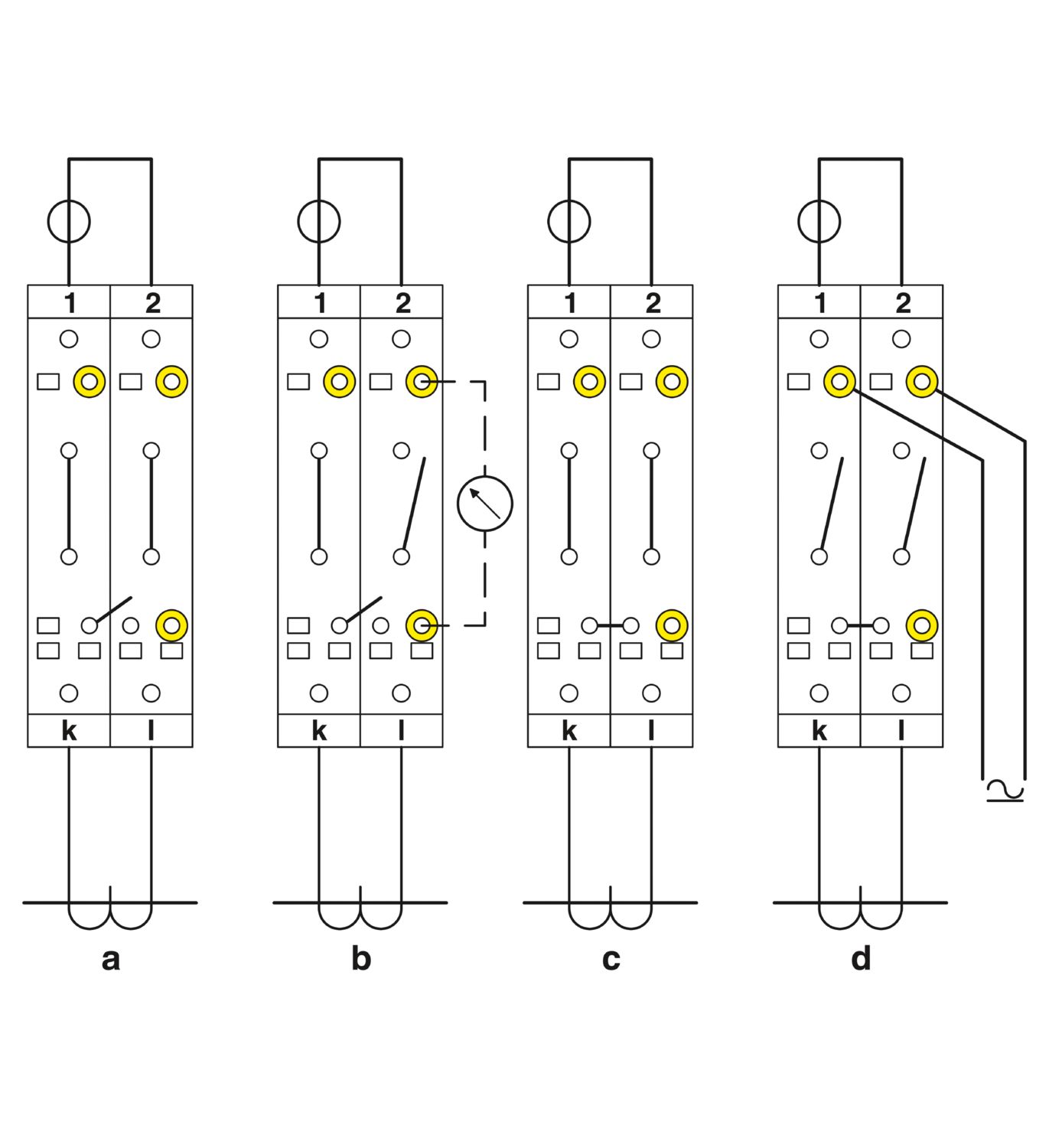

Sus ventajas

Conector hembra de pruebas con protec. contra contacto de dedos con 4 mm diámetro integrado fijamente

Los bornes pueden equiparse por ambos lados con puentes fijos y conmutables

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	86fe84c6-bb5a-4270-971b-f3088333030f
