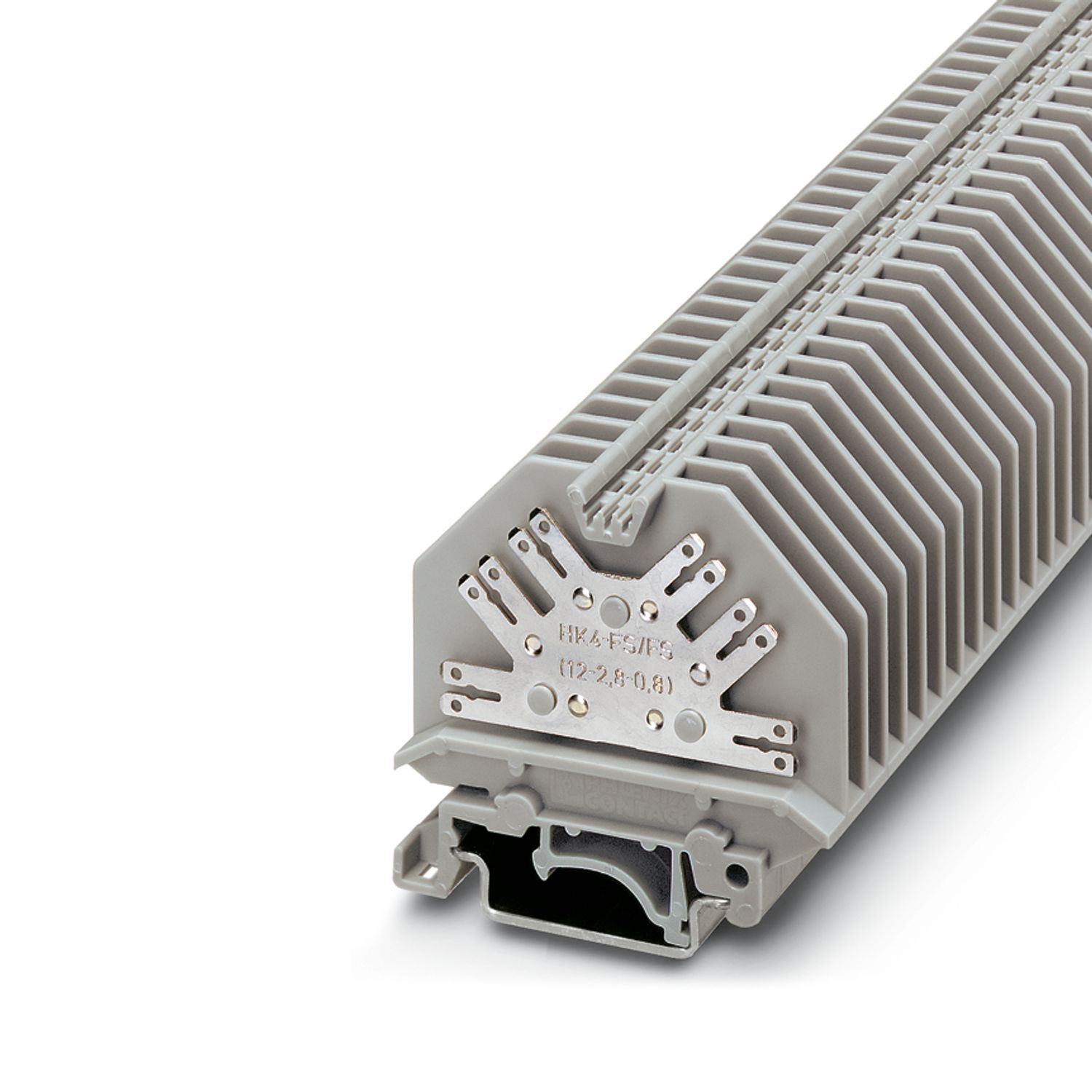

UHK 4-FS/FS(12-2,8-0,8) - Borne de paso

2017224

Borne de paso, tensión nominal: 800 V, corriente nominal: 40 A, número de conexiones: 12, tipo de conexión: Conexión de enchufe plano, 1er piso, sección: 0,5 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris

Detalles de producto

Datos técnicos

Propiedades del artículo

Tipo de producto	Borne de paso
Familia de productos	UHK
Número de conexiones	12
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Propiedades eléctricas

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	0 W

Datos de conexión

Número de conexiones por piso	12
1er piso
Conexión de enchufe plano	6,3/2,8 x 0,8 mm
Sección de conductor rígido	0,5 mm² ... 6 mm²
Sección de conductor AWG	20 ... 10 (Convertido según IEC)
Sección de conductor flexible	0,5 mm² ... 6 mm²
Sección de cable flexible [AWG]	20 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 6 mm²
Corriente nominal	40 A (en función de la hembra de enchufe plano)
Corriente de carga máxima	40 A (en función de la hembra de enchufe plano)
Tensión nominal	800 V (Las indicaciones de tensión para conexiones de enchufe plano según EN 61210 son, entre otras cosas, función de la magnitud nominal, material, aislamiento de la hembra enchufable así como de la sección del conductor.)

Dimensiones

Anchura	6,2 mm
Ancho de tapa	2,3 mm
Altura	54 mm
Profundidad en NS 32	56,5 mm
Profundidad en NS 35/7,5	51,5 mm
Profundidad en NS 35/15	59 mm

Datos del material

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V2
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Propiedades mecánicas

Datos mecánicos
Pared lateral abierta	Sí

Condiciones medioambientales y de vida útil

Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Montaje

Tipo de montaje	NS 35/7,5
	NS 35/15
	NS 32

Datos comerciales

Código de artículo	2017224
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE511X
Página del catálogo	Página 535 (C-1-2019)
GTIN	4017918052683
Peso por unidad (incluido el embalaje)	9,207 g
Peso por unidad (sin incluir el embalaje)	9,017 g
Número de tarifa arancelaria	85369010
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	600 V	20 A	22 - 14

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	250 V	25 A	28 - 12
Usegroup C
	150 V	25 A	28 - 12

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Lectura frontal de la denominación

Cómodo manejo, es decir, vista libre sobre los conectores, buena accesibilidad y rápido control de conexión

Buena presentación por la elegante conducción de conductores en las canaletas laterales de cables

Ahorro de bornes y de conexiones de puentes

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
