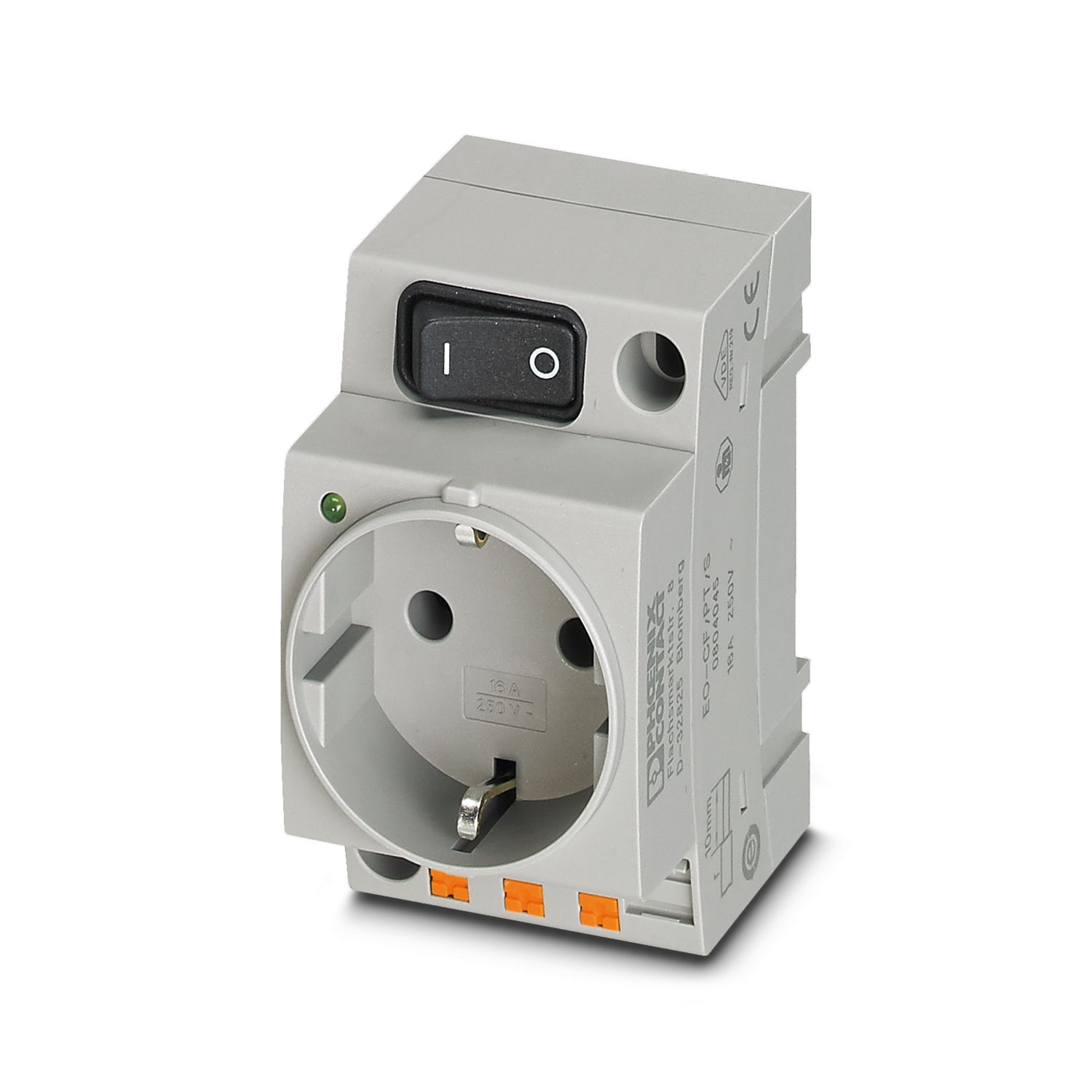

EO-CF/PT/S - Toma de corriente

0804045

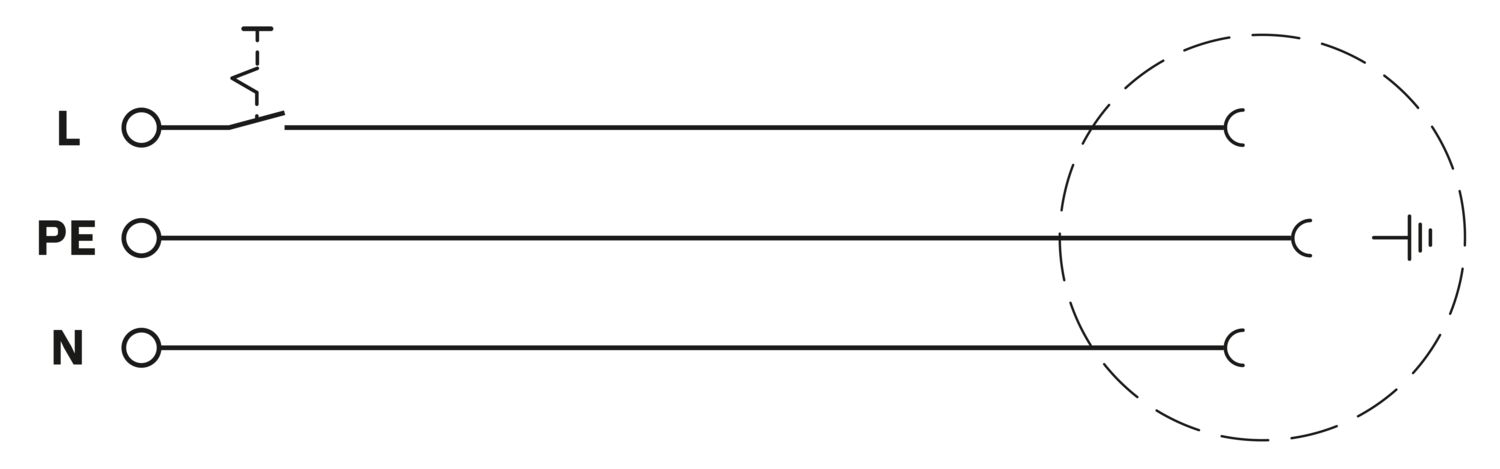

Toma de corriente, con interruptor, Cara enchufable tipo CF, tipo de conexión: Conexión por resorte push-in, color: gris, tensión nominal: 250 V AC (50 Hz), corriente nominal: 16 A, Montaje sobre carril y directo, normas/disposiciones: VDE 0620-1, IEC 60884-1, Indicador de país: Alemania

Detalles de producto

Observación referente al funcionamiento	Esta toma de corriente no está diseñada para aplicaciones de alta carga (HL), como cargadores de vehículos eléctricos ni calefactores radiantes de gran tamaño.
Generalidades
Observación	La corriente nominal especificada no es válida para variantes de fusibles. Para estas, la corriente viene determinada por el fusible empleado.

Tipo de producto	Toma de corriente
Código de país	Alemania

Longitud de pelado	10 mm
Calibre macho	A3
	B3
Sección de conductor rígido	0,2 mm² ... 4 mm²
Sección de conductor AWG	24 ... 12 (Convertido según IEC)
Sección de conductor flexible	0,25 mm² ... 2,5 mm²
Sección de cable flexible [AWG]	24 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 2,5 mm²
Sección de cable flexible (2 conductores con la misma sección con puntera TWIN con manguito de plástico)	0,25 mm² ... 2,5 mm²
Corriente nominal	16 A
Tensión nominal	250 V AC (50 Hz)
Sección de conexión directamente enchufable
Sección de conductor rígido	0,5 mm² ... 4 mm²
Sección de cable flexible (puntera sin manguito de plástico)	1 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	1 mm² ... 2,5 mm²

Indicación de estado	no

Anchura	45 mm
Altura	75 mm
Profundidad	62,1 mm
Profundidad en NS 35/7,5	63 mm
Profundidad en NS 35/15	70,5 mm
Diámetro de taladro	4,4 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Material aislante	PA
Material contacto	CuZn38
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Tipo de conector	Cara enchufable tipo CF

Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-5 °C ... 40 °C (según IEC 60884-1, valor medio durante un periodo de 24 horas sin superar los +35 °C)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Normas
Normas/especificaciones	VDE 0620-1
	IEC 60884-1

Tipo de montaje	Montaje sobre carril y directo

Datos comerciales

Código de artículo	0804045
Unidad de embalaje	5 Unidades
Cantidad mínima de pedido	5 Unidades
Clave de producto	BE7621
Página del catálogo	Página 562 (C-3-2019)
GTIN	4055626225845
Peso por unidad (incluido el embalaje)	84,57 g
Peso por unidad (sin incluir el embalaje)	84,57 g
Número de tarifa arancelaria	85366990
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	250 V	16 A

Environmental product compliance

Productos compatibles

Accesorios

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
