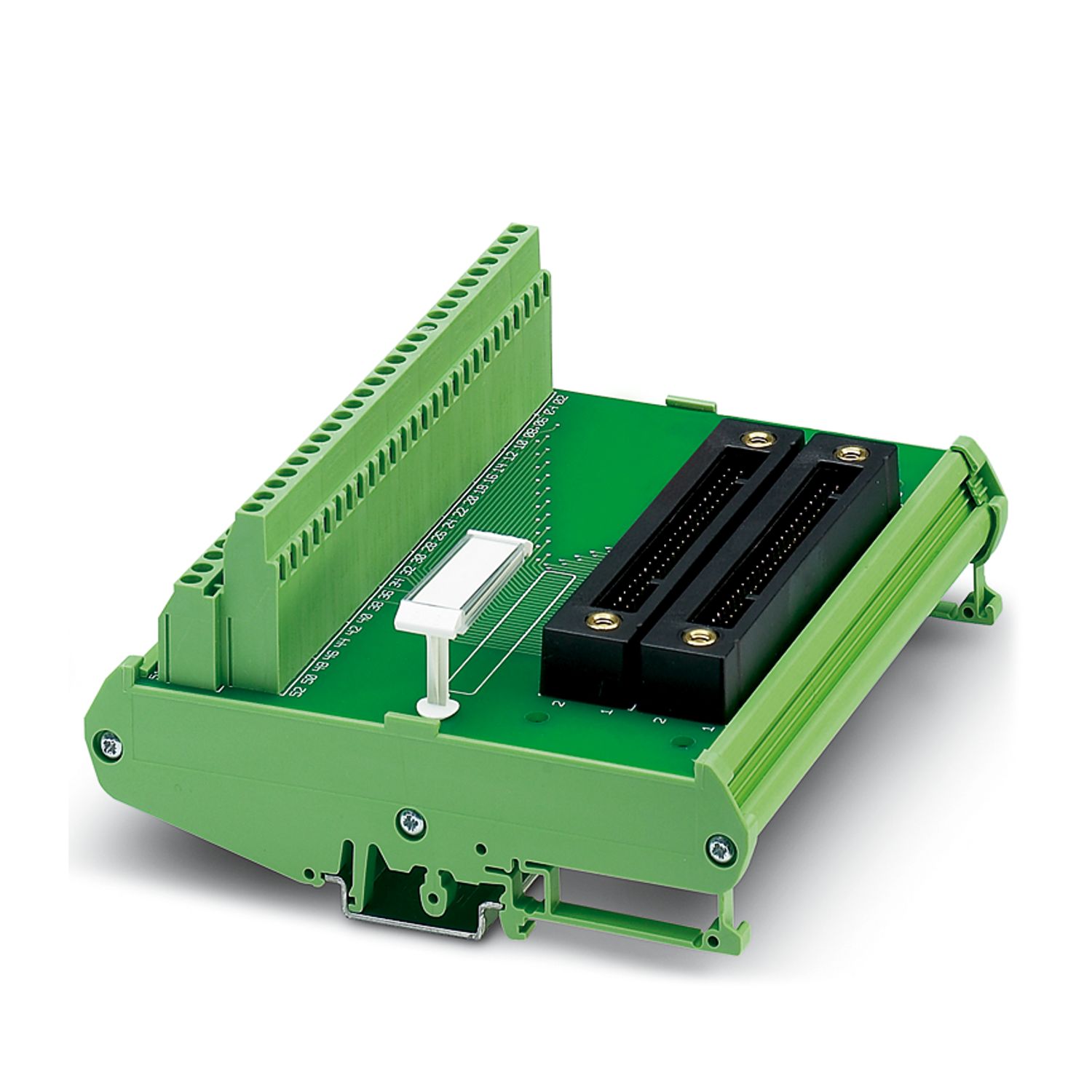

Módulo universal para la conexión de tarjetas digitales con hasta 32 canales, conexión 1:1 desde conector del sistema a borne de conexión por tornillo.
Detalles de producto
Tipo de producto
Módulo de transmisión
Número de canales
32
Propiedades de aislamiento: Líneas de fuga y espacios de aire
Aislamiento
Aislamiento funcional
Categoría de sobretensión
II
Grado de polución
2
Tensión de servicio (DC)
≤ 30 V DC
Corriente (por ramal)
≤ 0,1 A
Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento
50 V
Tensión transitoria de dimensionamiento
0,5 kV (1,2 / 50 μs)
Sistema de control compatible YOKOGAWA CS3000 CentumVP
Tarjeta de E/S adecuada
ADV151
ADV161
ADV551
ADV561
Sistema de control compatible YOKOGAWA STARDOM
Tarjeta de E/S adecuada
NFDV151
NFDV161
NFDV551
NFDV561
Conexión 1 (nivel del sistema de control)
Tipo de conexión
Yokogawa, compatible KS
Número de conexiones
2
Número de polos
50
Observación
Cables de sistema utilizables: Phoenix Contact YUC50, Yokogawa AKB331
Par de apriete
0,5 Nm
Paso
2,54 mm
Conexión 2 (nivel de campo)
Tipo de conexión
Conexión por tornillo
Longitud de pelado
7 mm
Rosca de tornillo
M3
Número de polos
52
Sección de conductor rígido
0,2 mm² ... 4 mm²
Sección de cable rígida (2 cables con la misma sección)
0,2 mm² ... 1,5 mm²
Sección de conductor flexible
0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Puntera sin collar aislante)
0,25 mm² ... 2,5 mm² (Puntera con manguito de plástico)
Sección de cable flexible (2 cables con la misma sección)
0,2 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm² (Puntera sin collar aislante)
0,5 mm² ... 0,5 mm² (Puntera TWIN con collar aislante)
Sección de conductor AWG
24 ... 12
Par de apriete
0,5 Nm ... 0,6 Nm
Paso
5,08 mm
Indicación de estado disponible
no
Dimensiones del artículo
Anchura
139,5 mm
Altura
125,4 mm
Profundidad
65,9 mm
Condiciones ambientales
Índice de protección (Módulo)
IP00
Índice de protección (Lugar de montaje)
≤ IP54
Temperatura ambiente (servicio)
-20 °C ... 65 °C
Temperatura ambiente (almacenamiento / transporte)
-20 °C ... 70 °C
Altitud
≤ 2000 m
UKCA
Certificado
De conformidad con UKCA
Líneas de fuga y espacios de aire
Normas/especificaciones
EN IEC 60664-1
Tipo de montaje
Montaje sobre carril DIN
Posición de montaje
discrecional
Observación referente al funcionamiento
Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.
Código de artículo
2319427
Unidad de embalaje
1 Unidades
Cantidad mínima de pedido
1 Unidades
Nota
Fabricación bajo pedido (sin devolución)
Clave de producto
DK218N
GTIN
4046356361651
Peso por unidad (incluido el embalaje)
367,7 g
Peso por unidad (sin incluir el embalaje)
367 g
Número de tarifa arancelaria
85369010
País de origen
DE
ECLASS
ECLASS-13.0
27141152
ECLASS-15.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
EU RoHS
Cumple los requisitos de la Directiva RoHS
Sí
(Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)
Ninguna sustancia con una fracción de masa superior a 0,1 %
