El borne está previsto para la utilización dentro de una estación Inline. Se utiliza para la salida de señales digitales.
IB IL 24 DO 16-PAC
-
Módulo digital
2861292
Inline, Módulo de salida digital, Salidas digitales: 16, 24 V DC, 500 mA, tecnología de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Descarga gratuita disponible.
Descargas
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 48,8 mm |
| Altura | 140,5 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Módulo | |
| Código de ID (dec.) | 189 |
| Código de ID (hex.) | BD |
| Código de longitud (hex.) | 01 |
| Código de longitud (dec.) | 01 |
| Canal de datos de proceso | 16 Bit |
| Área de direcciones de entrada | 0 Byte |
| Espacio de direcciones de salida | 2 Byte |
| Longitud de registro | 16 Bit |
| Demanda de datos de parámetros | 4 Byte |
| Necesidad de datos de configuración | 4 Byte |
| Digital: | |
| Denominación Salida | Salidas digitales |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 3 conductores |
| Número de salidas | 16 |
| Circuito de protección | Protección sobrecarga, protección cortocircuito; electrónico |
| Tensión de salida | 24 V DC (US - 1 V) |
| Limitación de la tensión de ruptura inductiva | -46 V ... -15 V |
| Corriente de conexión máxima | máx. 1,5 A (en caso de una carga nominal de lámpara durante 20 ms) |
| Corriente de salida | máx. 500 mA (por canal) |
| máx. 8 A (Equipo) | |
| Tensión nominal de salida | 24 V DC |
| Tensión de salida en estado de desconexión | máx. 2 V |
| Corriente de salida en estado de desconexión | máx. 300 µA |
| Carga nominal inductiva | 12 W (1,2 H, 48 Ω) |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 VA (48 Ω) |
| Frecuencia de conmutación máxima con carga nominal óhmica | máx. 300 Hz (Esta frecuencia de conmutación queda limitada por la velocidad de transmisión de datos seleccionada, por el número de participantes de bus, por la construcción del bus, por el software utilizado y el sistema de control y de ordenador empleado.) |
| Resistencia a la tensión de retorno, contra impulsos cortos | resistente a tensión inversa |
| Comportamiento en caso de sobrecarga | Rearranque automático |
| Comportamiento en caso de sobrecarga inductiva | La salida puede quedar destruida |
| Comportamiento en caso de desconexión de tensión | La salida le sigue a la alimentación de tensión sin retardo |
| Desconexión sobrecorriente | min. 0,7 A |
| Corriente de salida en caso de rotura de masa en estado desconectado | máx. 25 mA |
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Número de canales | 16 |
| Modo operativo | Servicio de datos de proceso con una palabra |
| Mensajes de diagnóstico | Cortocircuito o sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación (2 Hz) por el LED (D) del módulo |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II (IEC 60664-1, EN 60664-1) |
| Grado de polución | 2 (IEC 60664-1, EN 60664-1) |
| Potencia disipada máxima con condición nominal | 3,4 W |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 90 mA |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 8 A |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montaje | Montaje sobre carril DIN |
LR
ID de homologación: LR23398855TABSH
ID de homologación: 658aRINA
ID de homologación: ELE121121XGABS
ID de homologación: 22-2226444-PDAABS
ID de homologación: 22-2226444-PDAcULus Recognized
ID de homologación: E140324cULus Listed
ID de homologación: E199827
Sus ventajas

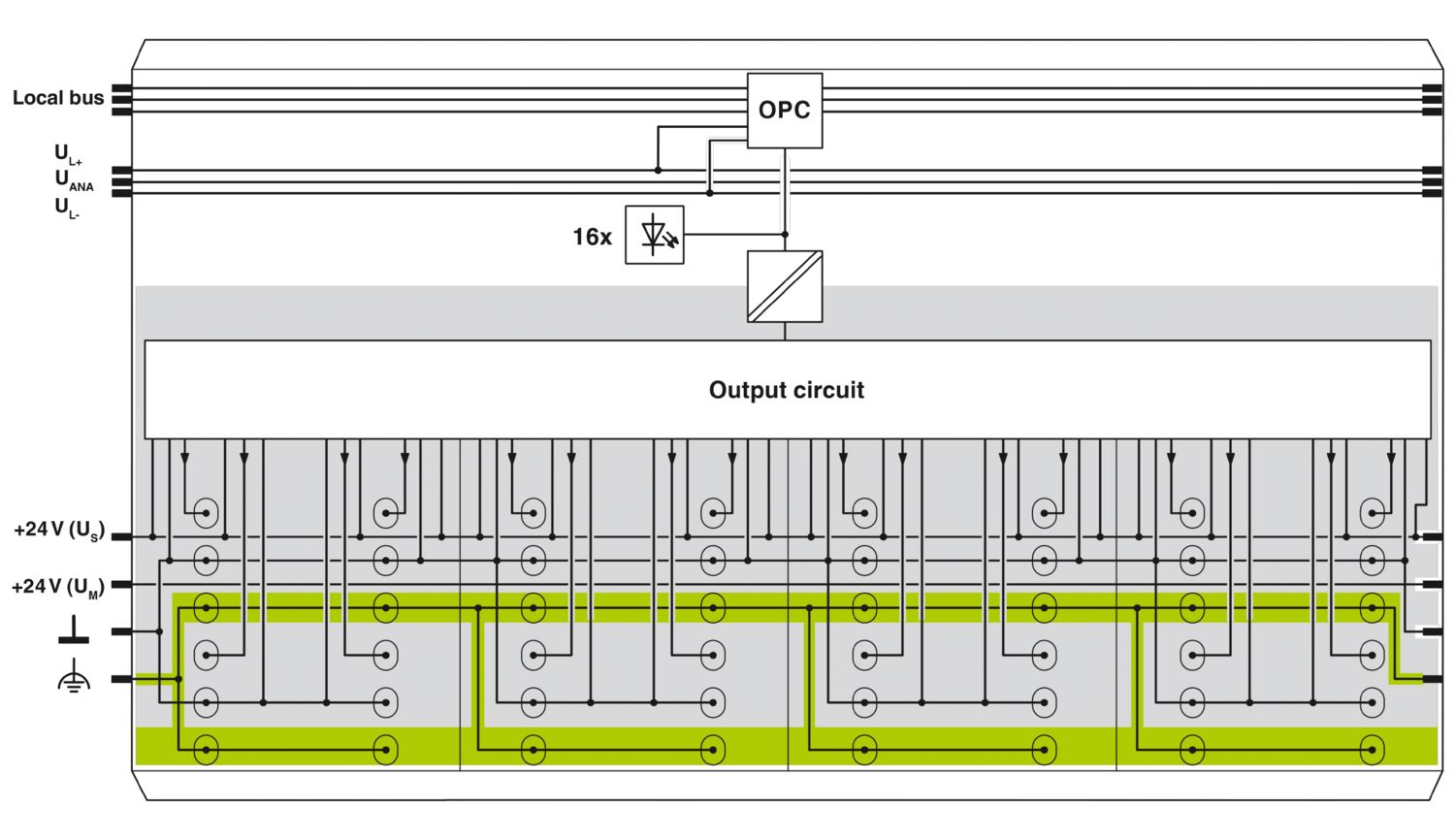

16 salidas digitales

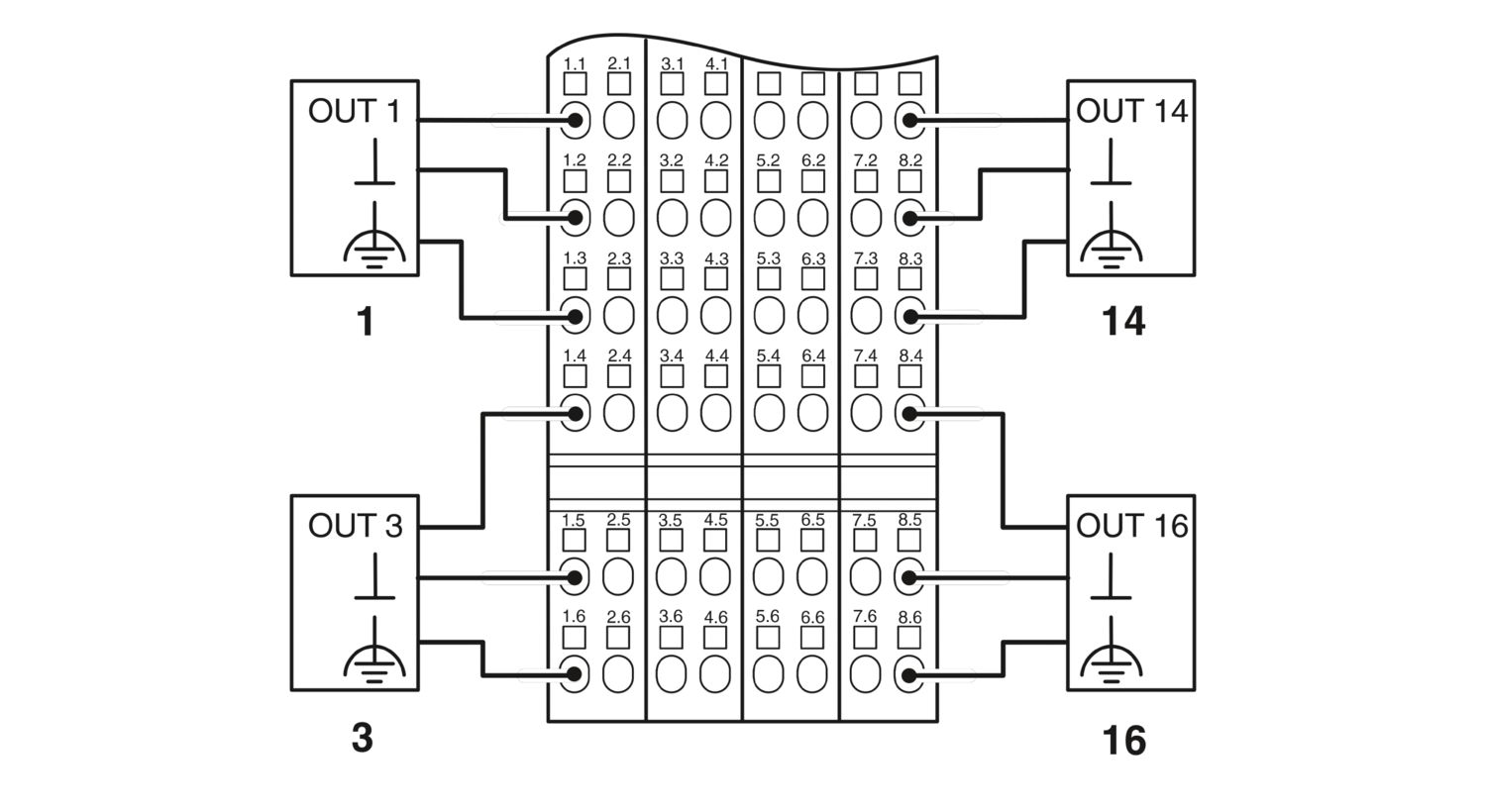

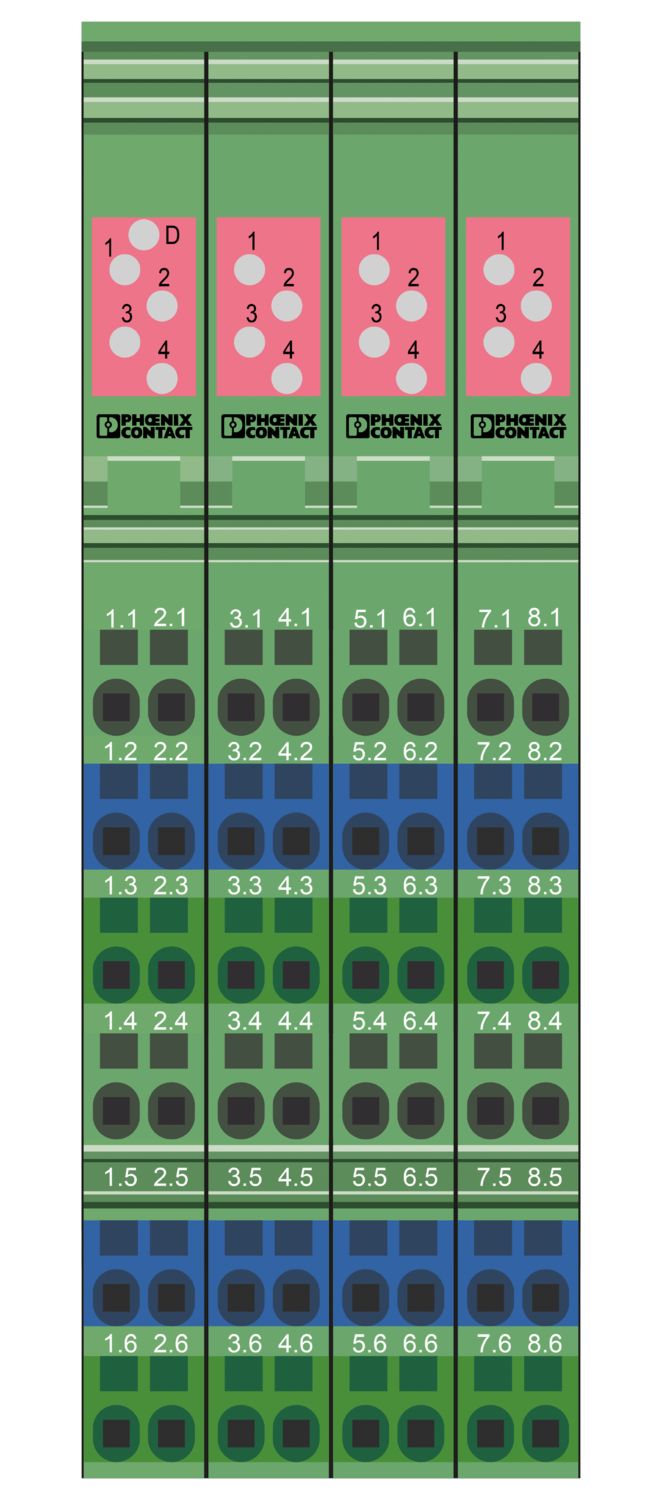

Conexión de los actuadores en técnica de 2 y 3 conductores
Corriente nominal por salida: 500 mA
Corriente total del borne: 8 A
Salidas protegidas contra cortocircuito y sobrecarga
