El borne está previsto para la utilización dentro de una estación Inline. Se utiliza para el registro de señales digitales.

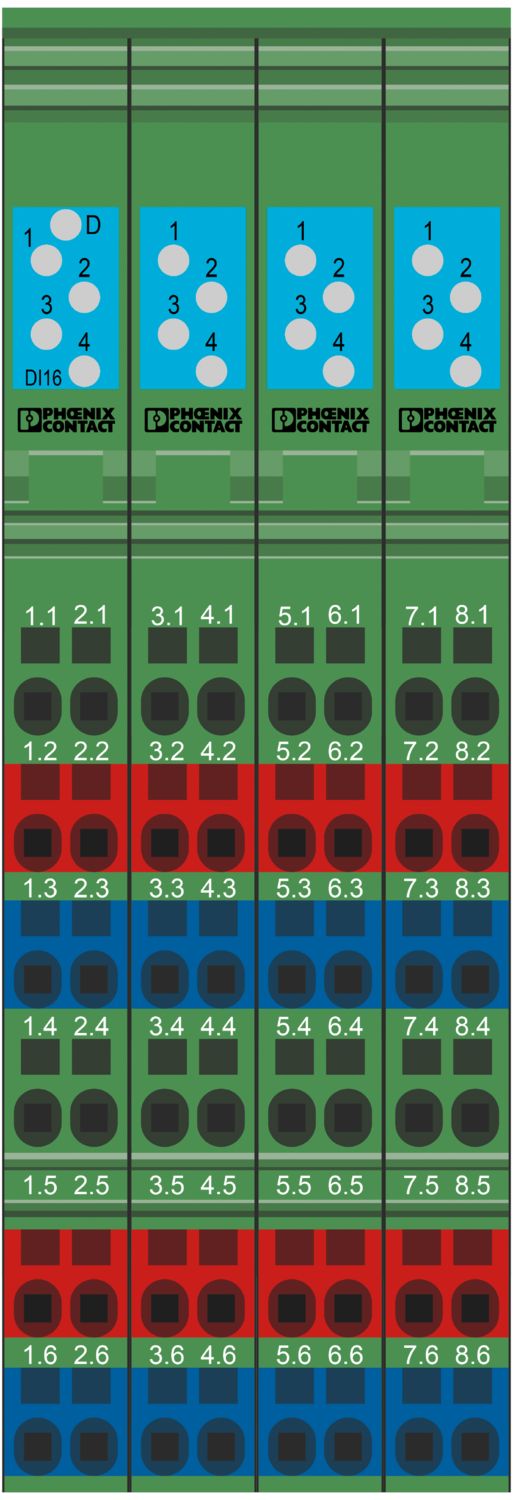

IB IL 24 DI 16-PAC
-
Módulo digital
2861250
Inline, Módulo de entrada digital, Entradas digitales: 16, 24 V DC, tecnología de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Descarga gratuita disponible.
Descargas
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 48,8 mm |
| Altura | 140,5 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Módulo | |
| Código de ID (dec.) | 190 |
| Código de ID (hex.) | BE |
| Código de longitud (hex.) | 01 |
| Código de longitud (dec.) | 01 |
| Canal de datos de proceso | 16 Bit |
| Área de direcciones de entrada | 2 Byte |
| Espacio de direcciones de salida | 0 Byte |
| Longitud de registro | 16 Bit |
| Demanda de datos de parámetros | 1 Byte |
| Necesidad de datos de configuración | 4 Byte |
| Digital: | |
| Denominación Entrada | Entradas digitales |
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Número de entradas | 16 |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 3 conductores |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Tensión de entrada nominal UIN | 24 V DC |
| Corriente nominal de entrada a UIN | min. 3 mA (para tensión nominal) |
| Corriente de sensor por canal | máx. 250 mA |
| Tiempo de reacción típico | < 1 ms |
| Tiempo de retardo en caso de cambio de señal de 0 a 1 | 1 ms |
| Tiempo de retardo en caso de cambio de señal de 1 a 0 | 1 ms |
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Número de canales | 16 |
| Modo operativo | Servicio de datos de proceso con una palabra |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II (IEC 60664-1, EN 60664-1) |
| Grado de polución | 2 (IEC 60664-1, EN 60664-1) |
| Potencia disipada máxima con condición nominal | 1,6 W |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 60 mA |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 4 A |
| 0 A (Sin sensores) | |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montaje | Montaje sobre carril DIN |
LR
ID de homologación: LR23398855TABSH
ID de homologación: 658aRINA
ID de homologación: ELE121121XGABS
ID de homologación: 22-2226444-PDAcULus Recognized
ID de homologación: E140324cULus Listed
ID de homologación: E199827
Sus ventajas
16 entradas digitales

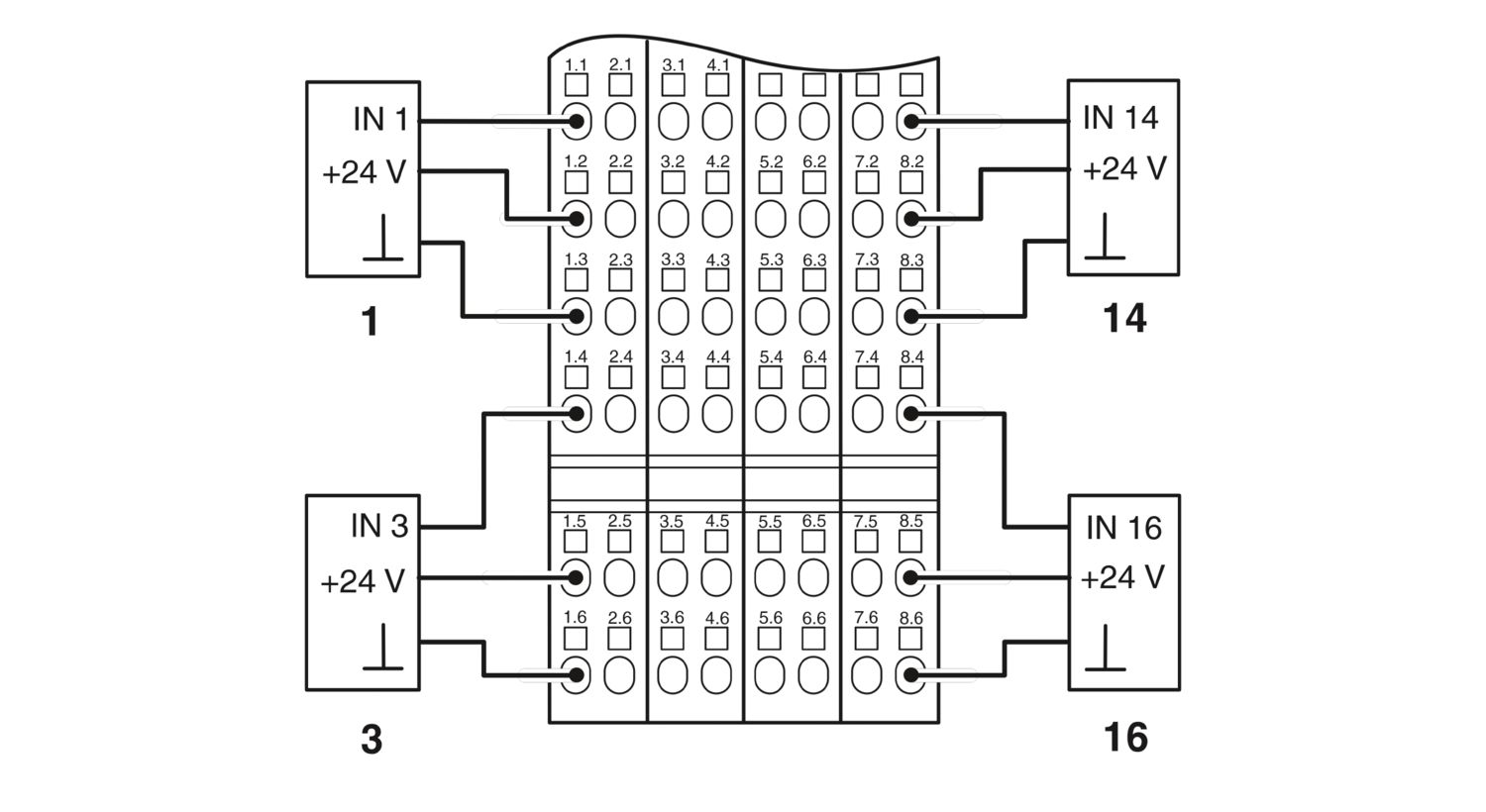

Conexión de los sensores en técnica de 2 y 3 conductores
Máxima corriente de carga admisible por sensor: 250 mA
Máxima corriente de carga admisible del borne: 4 A
