El módulo es un módulo de E/S Axioline P que se utiliza en el sistema modular de E/S Axioline P. El módulo es un equipo de E/S modular, que puede añadirse al bus local Axioline P para transferir datos de E/S al acoplador de bus Axioline P, de nivel superior a la estación. Como módulo de E/S con seguridad intrínseca, este equipo permite la conexión directa de E/S de campo con seguridad intrínseca a las bornas del módulo. El módulo es completamente apto para hot swap y puede retirarse bajo tensión. Los valores característicos de salid digital del módulo de 24 V DC y 48 mA permiten la conexión de hasta cuatro señales de salida digitales controladas magnéticamente.
AXL P EX IS DO4 SD 24-48 1F
-
Módulo digital
1087077

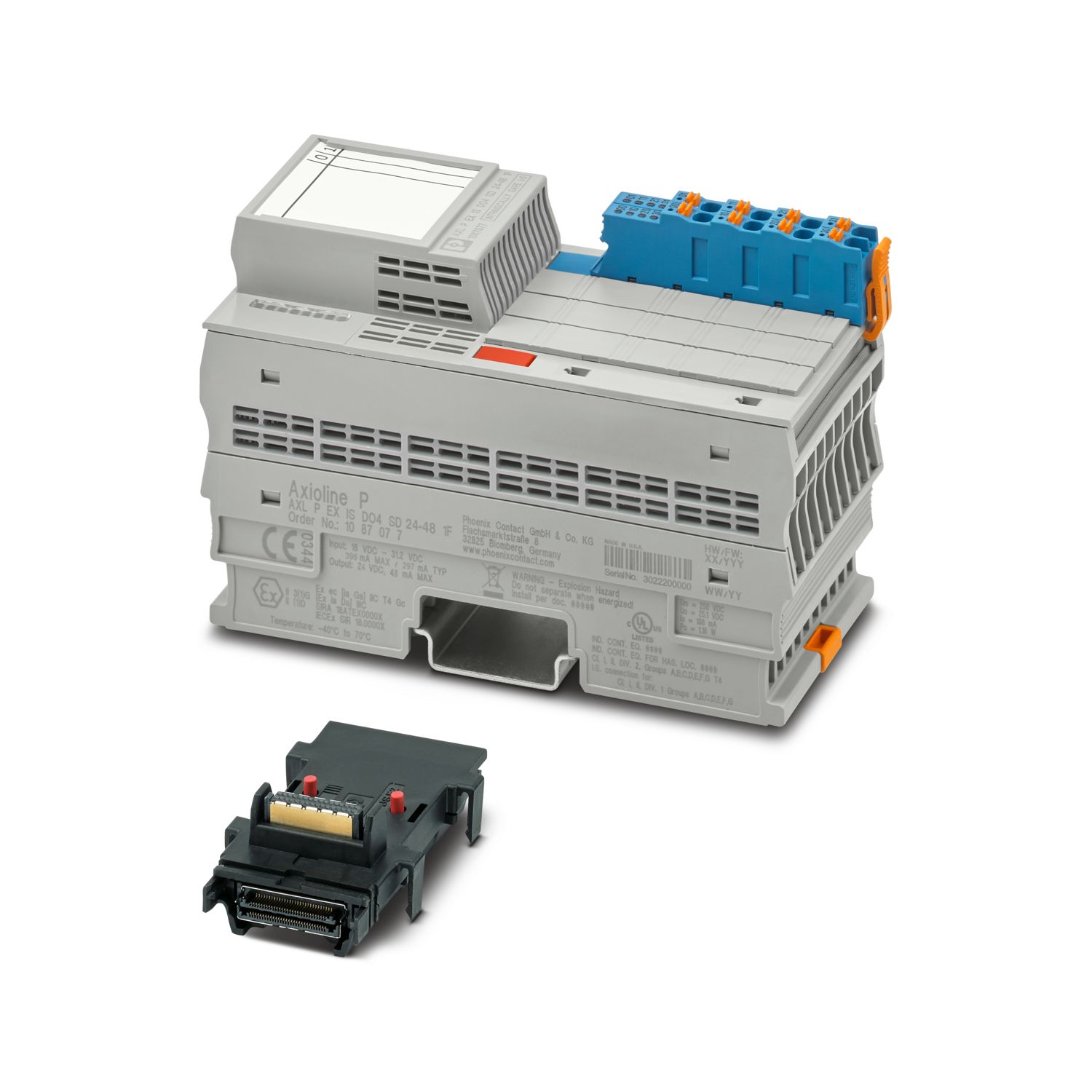

Axioline P, Módulo de salida digital, Salidas digitales: 4, 24 V DC, 48 mA, tecnología de conexión: 2 conductores, Activación magnética, intrínsecamente seguro, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluidos módulo de zócalo de bus y conector macho
Detalles de producto

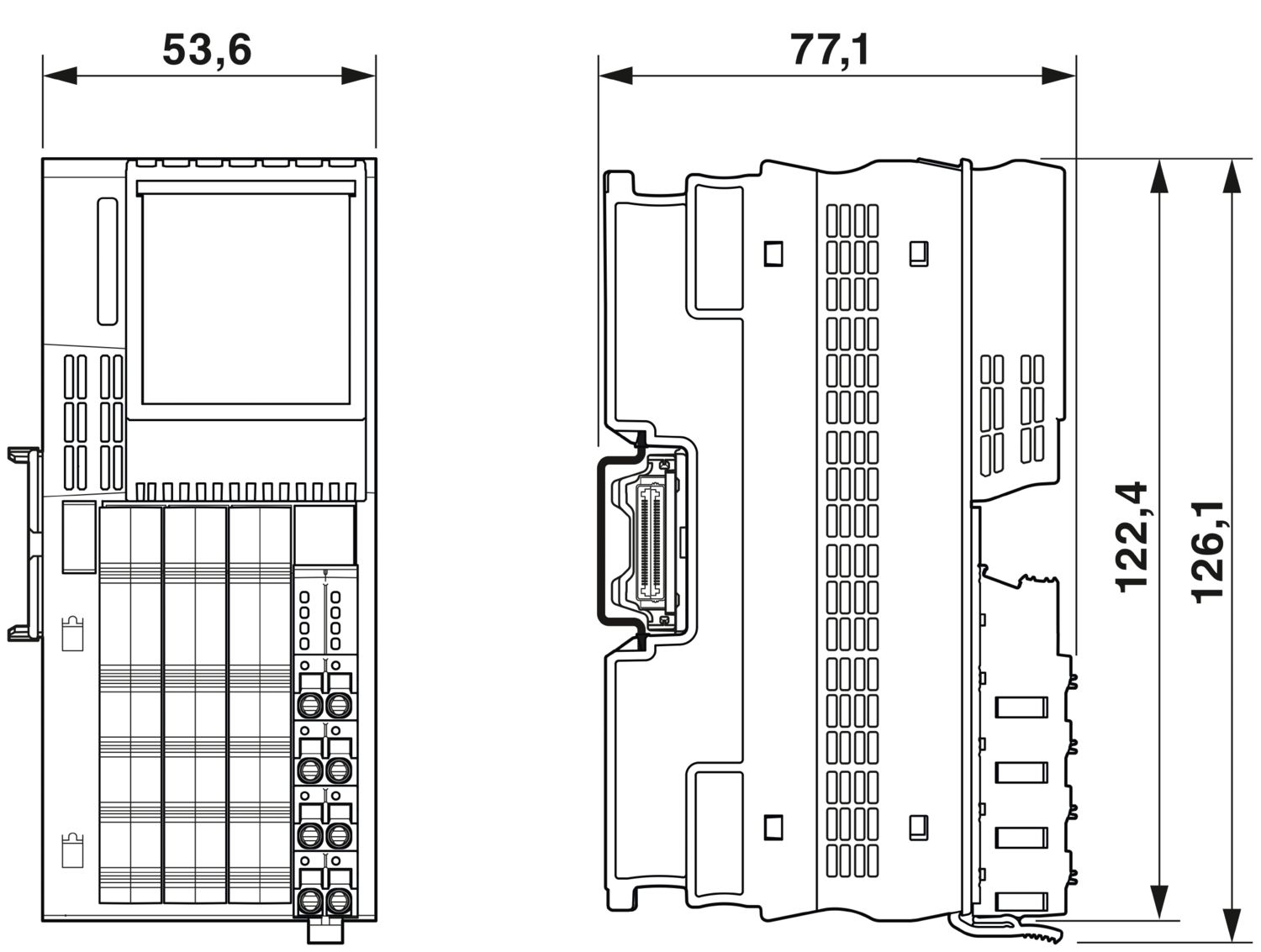

| Esquema de dimensiones |
|
| Anchura | 53,6 mm |
| Altura | 126,1 mm |
| Profundidad | 77,14 mm |
| Observación acerca de indicaciones de medida | La profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715). |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
| Bus local Axioline P | |
| Número de interfaces | 2 |
| Tipo de conexión | Módulo de zócalo de bus |
| Velocidad de transmisión | 100 MBit/s |
| Módulo | |
| Área de direcciones de entrada | 0 Byte |
| Espacio de direcciones de salida | 1 Byte |
| Digital: | |
| Denominación Salida | Salidas digitales |
| Tipo de conexión | Conexión push-in |
| Tecnología de conexión | 2 conductores |
| Número de salidas | 4 |
| Circuito de protección | Protección contra inversión de polaridad de las salidas |
| Tensión de salida | 24 V |
| Corriente de salida | 48 mA (por canal) |
| Corriente de salida máxima por canal | 48 mA |
| Tensión nominal de salida | 24 V DC |
| Tipo de producto | Componente de E/S |
| Familia de productos | Axioline P |
| Construcción | blockmodular |
| Posición para el montaje | a discreción (sin derating de temperatura) |
| Volumen de suministro | incluidos módulo de zócalo de bus y conector macho |
| Características especiales | Activación magnética |
| intrínsecamente seguro | |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II (IEC 60664-1, EN 60664-1) |
| Grado de polución | 2 (IEC 60664-1, EN 60664-1) |
| Potencia disipada máxima con condición nominal | 7,49 W |
| Potenciales: Tensión de alimentación (UL) | |
| Tensión de alimentación | 24 V DC (a través del módulo de zócalo de bus) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC |
| Absorción de corriente | max. 455 mA (a través del módulo de zócalo de bus) |
| típ. 324 mA (a través del módulo de zócalo de bus) | |
| Circuito de protección | Prot. contra sobretensiones; electrónico (35 V, 0,5 s) |
| Prot. contra inversión de polaridad; Diodo contra inv. de polaridad | |
| Protección contra transitorios; Diodo supresor | |
| Potenciales: Alimentación del bus local Axioline P (Ubus) | |
| Tensión de alimentación | 5 V DC (a través del módulo de zócalo de bus) |
| Absorción de corriente | máx. 135 mA |
| típ. 110 mA | |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 5 V del bus local (UBus)/tierra funcional | 500 V AC, 60 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V del bus local (Ubus)/entradas analógicas | 1500 V AC, 60 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 60 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V (periferia)/entradas analógicas | 1500 V AC, 60 Hz, 1 min |
| Tensión de prueba: Entradas analógicas/tierra funcional | 500 V AC, 60 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Conector Axioline P |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones para las secciones de cable en el manual del usuario "Axioline P: sistema e instalación". |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 8 mm |
| Conector Axioline P | |
| Tipo de conexión | Conexión push-in |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones para las secciones de cable en el manual del usuario "Axioline P: sistema e instalación". |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Marcado | II 3(1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC |
| Certificado | DEMKO 20 ATEX 2370X |
| IECEx | |
| Marcado | Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC |
| Certificado | IECEx UL 20.0044X |
| UKCA Ex (UKEX) | |
| Marcado | II 3(1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC |
| Certificado | UL22UKEX2508X |
| UL, EE. UU. / Canadá | |
| Marcado | cULus |
| Certificado | E238705 |
| UL Ex, EE. UU. / Canadá | |
| Marcado | Class I, Division 2, Groups A, B, C, D, T4 |
| Intrinsically safe connections to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz loc | |
| Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc | |
| [AEx ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Da] IIIC | |
| Certificado | E196811 |
| CCC / China-Ex | |
| Marcado | Ex ec [ia Ga] IIC T4 Gc |
| [Ex ia Da] IIIC | |
| Datos Ex | |
| UL, EE.UU. / Canadá | Ind. Cont. Eq. (E238705) also Listed Ind. Cont. Eq. for haz. loc. E196811 Install in: Class I, Div. 2, Groups A, B, C, D T4 Intrinsically safe outputs for: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz loc Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | a discreción (sin derating de temperatura) |
| Datos técnicos de seguridad | |
| Tensión máx. de salida Uo | 27,3 V |
| Corriente máx. de salida Io | 99 mA |
| Potencia máx. de salida Po | 676 mW |
| Tensión máxima en materia de seguridad Um | 250 V |
| A, B / IIC: Inductancia externa máx. Lo / Capacidad externa máx. Co | 1,189 mH / 0,088 µF |
| C / IIB, IIIC: Inductancia externa máx. Lo / Capacidad externa máx. Co | 12,9 mH / 0,683 µF |
| D / IIA, E, F, G, clase III: Inductancia externa máx. Lo / Capacidad externa máx. Co | 27,41 mH / 2,28 µF |
cUL Listed
ID de homologación: FILE E 238705IECEx
ID de homologación: IECEx UL 20.0044XCCC
ID de homologación: 2025122316122298cUL Listed
ID de homologación: FILE E196811UL listado
ID de homologación: FIILE E196811ATEX
ID de homologación: DEMKO 20 ATEX 2370XUKCA-EX
ID de homologación: UL22UKEX2508X
Sus ventajas
Cuatro señales de control digitales alimentadas en la salida 24 V DC - 48 mA para accionamientos magnéticos
Salidas digitales con seguridad intrínseca y conexión a la zona 1, zona 0 o división 1
Rango de temperatura: -40 °C ... +70 °C
Apto para hot swap
