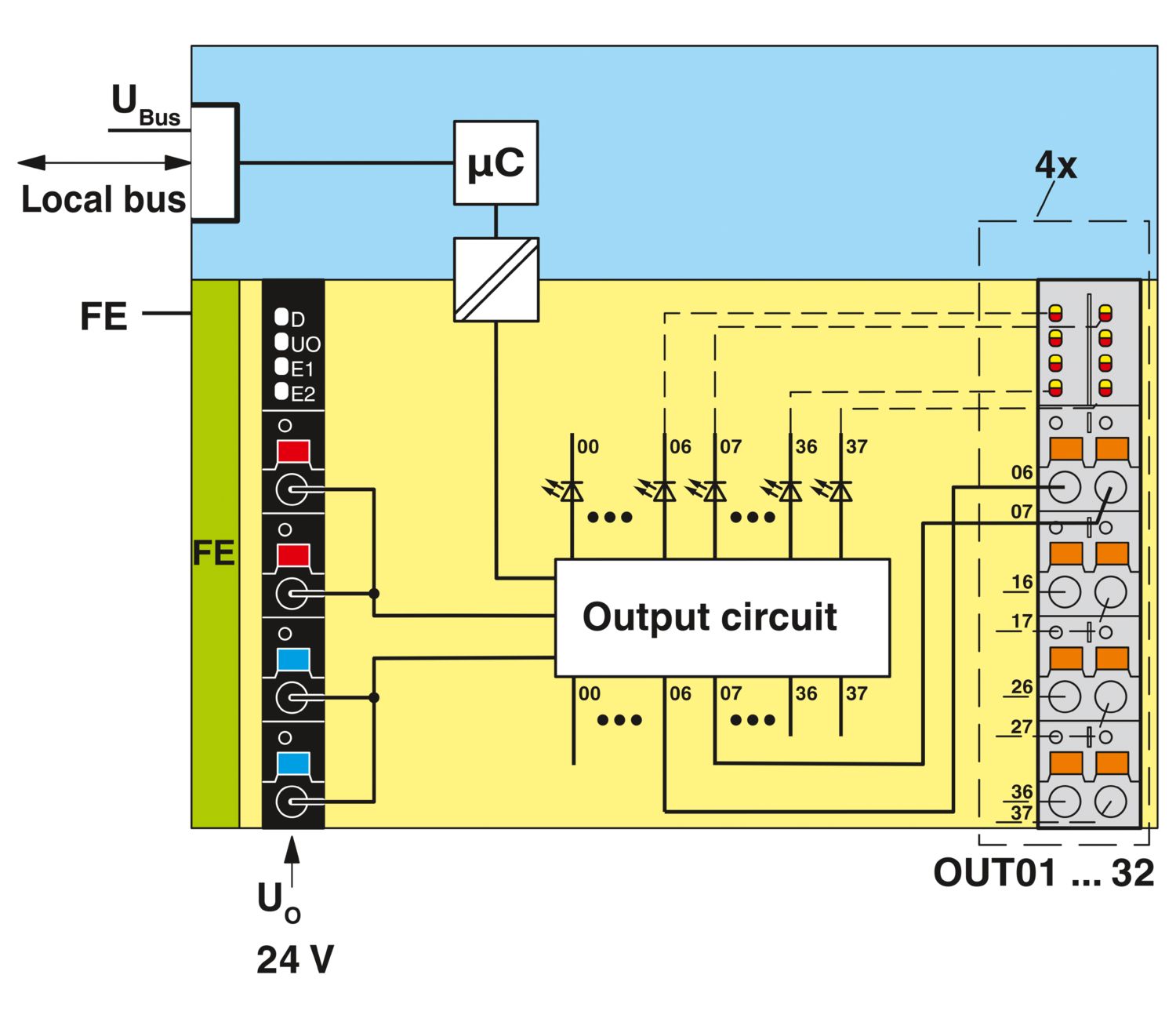

El módulo está previsto para la utilización dentro de la estación Axioline F. Se utiliza para la salida de señales digitales. Las salidas están protegidas contra cortocircuito y sobrecarga.
AXL F DO32/1 XC 1F
-
Módulo digital
2701230
Axioline F, Módulo de salida digital, Salidas digitales: 32, 24 V DC, 500 mA, tecnología de conexión: 1 conductor, Variante Extreme Conditions, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F
Descarga gratuita disponible.
Descargas
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 53,6 mm |
| Altura | 126,1 mm |
| Profundidad | 54 mm |
| Observación acerca de indicaciones de medida | La profundidad es válida en el uso de un carril simétrico TH 35-7.5 (según EN 60715). |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Bus local Axioline F | |
| Número de interfaces | 2 |
| Tipo de conexión | Módulo de zócalo de bus |
| Velocidad de transmisión | 100 MBit/s |
| Módulo | |
| Área de direcciones de entrada | 0 Byte |
| Espacio de direcciones de salida | 4 Byte |
| Demanda de datos de parámetros | 1 Byte |
| Necesidad de datos de configuración | 6 Byte |
| Digital: | |
| Denominación Salida | Salidas digitales |
| Tipo de conexión | Conexión push-in |
| Tecnología de conexión | 1 conductor |
| Número de salidas | 32 |
| Circuito de protección | Prot. contra cortocircuito, prot. contra sobrecarga salidas; electrónico |
| Tensión de salida | 24 V |
| Limitación de la tensión de ruptura inductiva | -32,8 V ... -15 V |
| Corriente de salida máxima por módulo | 8 A (hasta HW 01, proteger por fusible externamente) |
| 16 A (¡A partir de HW 02, proteger por fusible externamente. En caso de que la corriente total exceda 8 A, debe conectarse el suministro al conector de potencia paralelamente mediante los dos puntos de embornaje!) | |
| Tensión nominal de salida | 24 V DC |
| Carga mín. | 10 kΩ |
| Tensión de salida en estado de desconexión | máx. 1 V |
| Corriente de salida en estado de desconexión | máx. 300 µA |
| Carga nominal inductiva | máx. 12 VA (1,2 H, 48 Ω, con tensión nominal) |
| Carga nominal de lámparas | máx. 12 W (para tensión nominal) |
| Carga nominal resistiva | máx. 12 W (48 Ω, con tensión nominal) |
| Número de maniobras | máx. 5500 por segundo (con carga nominal óhmica) |
| máx. 1 por segundo (con carga nominal inductiva) | |
| máx. 16 por segundo (con carga nominal de luz) | |
| Resistencia a la tensión de retorno, contra impulsos cortos | resistente a las tensiones inversas de hasta 0,5 A durante 1 s |
| Comportamiento en caso de sobrecarga | Desconexión con reinicio automático |
| Comportamiento en caso de sobrecarga inductiva | La salida puede quedar destruida |
| Retardo de señal | máx. 150 µs (al conectar) |
| máx. 200 µs (En caso de desconexión; con carga nominal óhmica) | |
| Desconexión sobrecorriente | a partir de 0,7 A |
| Corriente de salida en caso de rotura de masa en estado desconectado | < 1 mA |
| Tipo de producto | Componente de E/S |
| Familia de productos | Axioline F |
| Construcción | blockmodular |
| Posición para el montaje | a discreción (sin derating de temperatura) |
| Volumen de suministro | incluido módulo de zócalo de bus y conectores Axioline F |
| Características especiales | Variante Extreme Conditions |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II (IEC 60664-1, EN 60664-1) |
| Grado de polución | 2 (IEC 60664-1, EN 60664-1) |
| Potencia disipada máxima con condición nominal | 3 W |
| Potenciales: Suministro del bus local Axioline F (UBus) | |
| Tensión de alimentación | 5 V DC (a través del módulo de zócalo de bus) |
| Absorción de corriente | máx. 120 mA (hasta HW 01) |
| máx. 60 mA (a partir de HW 02) | |
| Potenciales: Alimentación de módulos de salidas digitales (UO) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 8 A (hasta HW 01, proteger por fusible externamente) |
| máx. 16 A (¡A partir de HW 02, proteger por fusible externamente. En caso de que la corriente total exceda 8 A, debe conectarse el suministro al conector de potencia paralelamente mediante los dos puntos de embornaje!) | |
| Circuito de protección | Prot. contra sobretensiones; electrónico (35 V, 0,5 s) |
| Prot. contra inversión de polaridad; diodo paralelo; con protección por fusible externa de 5 A (solo para la puesta en servicio) | |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 5 V del bus local (UBus)/alimentación de 24 V (periferia) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V del bus local (UBus)/tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Enchufe Axioline F |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación". |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 8 mm |
| Enchufe Axioline F | |
| Tipo de conexión | Conexión push-in |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación". |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C (Estándar y aplicaciones con homologación UL) |
| -40 °C ... 70 °C (Ampliado, véase el capítulo "Prueba satisfactoria: uso en condiciones ambientales extremas" de la hoja de características.) | |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | a discreción (sin derating de temperatura) |
LR
ID de homologación: LR2480202TA-02PRS
ID de homologación: TE/1020/880590/21BSH
ID de homologación: 840ABS
ID de homologación: 20-2059154-PDAcULus Listed
ID de homologación: E238705
Sus ventajas
32 salidas digitales
24 V DC, 500 mA
Conexión de actuadores en técnica de 1 conductor
Tiempo de actualización mínimo 100 μs
Placa de características guardada
Es posible utilizarlo bajo condiciones ambientales extremas
Mayor rango de temperatura -40 °C ... +70 °C (véase el capítulo "Prueba satisfactoria: uso en condiciones ambientales extremas" de la hoja de características)
Placas de circuito impreso barnizadas parcialmente
