PR1-RSC3-LV- 24AC/21 - Módulo de relés - 2834339

Propiedades del artículo

Tipo de producto	Módulo de relés
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	3x 10⁷ periodicidades de cambio de estado
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	19.03.2025

Propiedades eléctricas

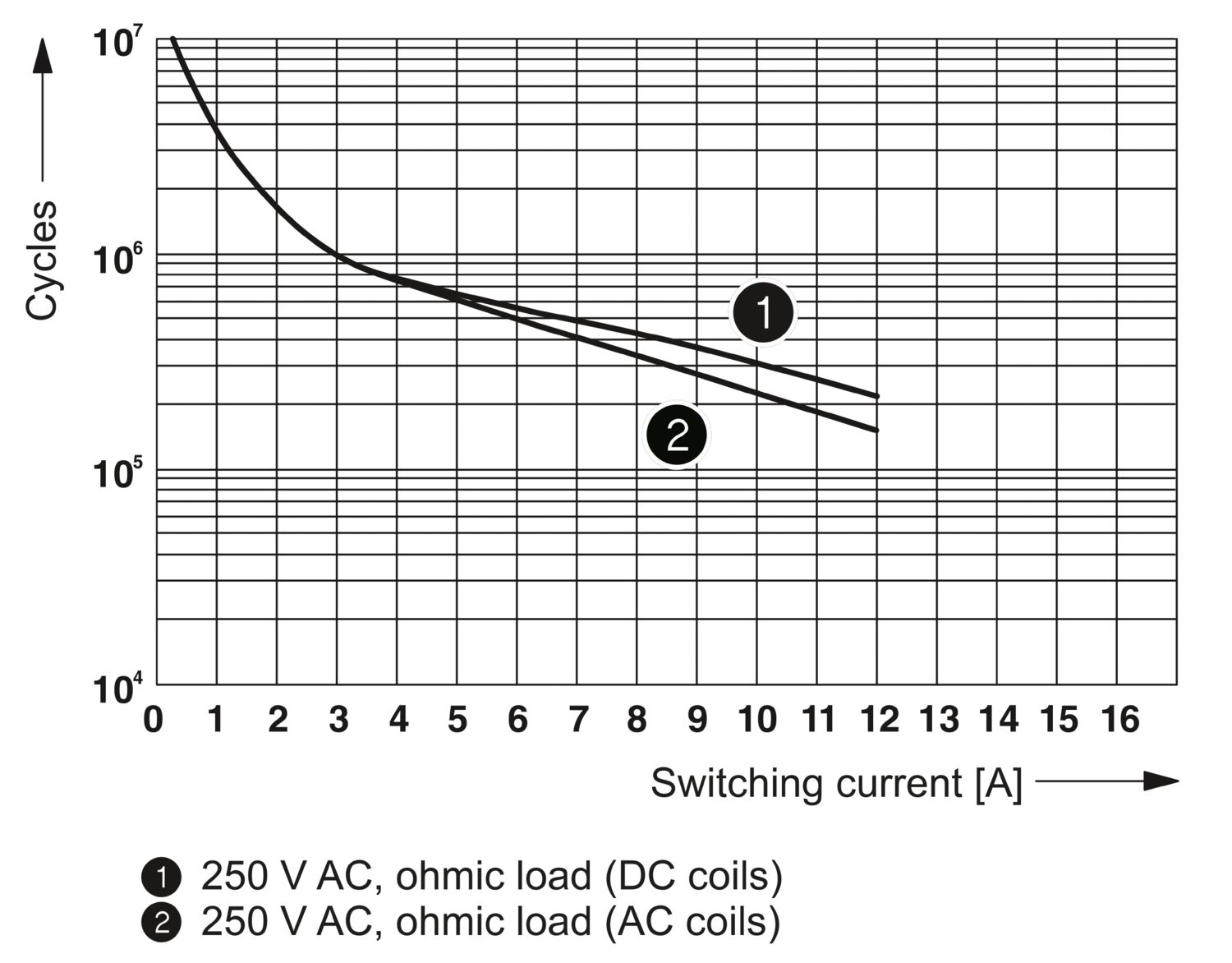

Vida útil eléctrica	ver el diagrama
Potencia disipada máxima con condición nominal	0,82 W
Tensión de prueba (Devanado/contacto)	4 kV (50 Hz, 1 min., devanado/contacto)

Datos de entrada

Lado de excitación
Tensión nominal de entrada U_N	24 V AC
Rango de tensión de entrada	18,7 V AC ... 37,2 V AC
Comportamiento de conmutación del accionamiento	monoestable
Corriente de entrada típica a U_N	34 mA (con 50 Hz)
	26 mA (A 60 Hz)
Tiempo de reacción típico	3 ms ... 12 ms
Margen de tiempo de apertura típico	1,5 ms ... 14 ms

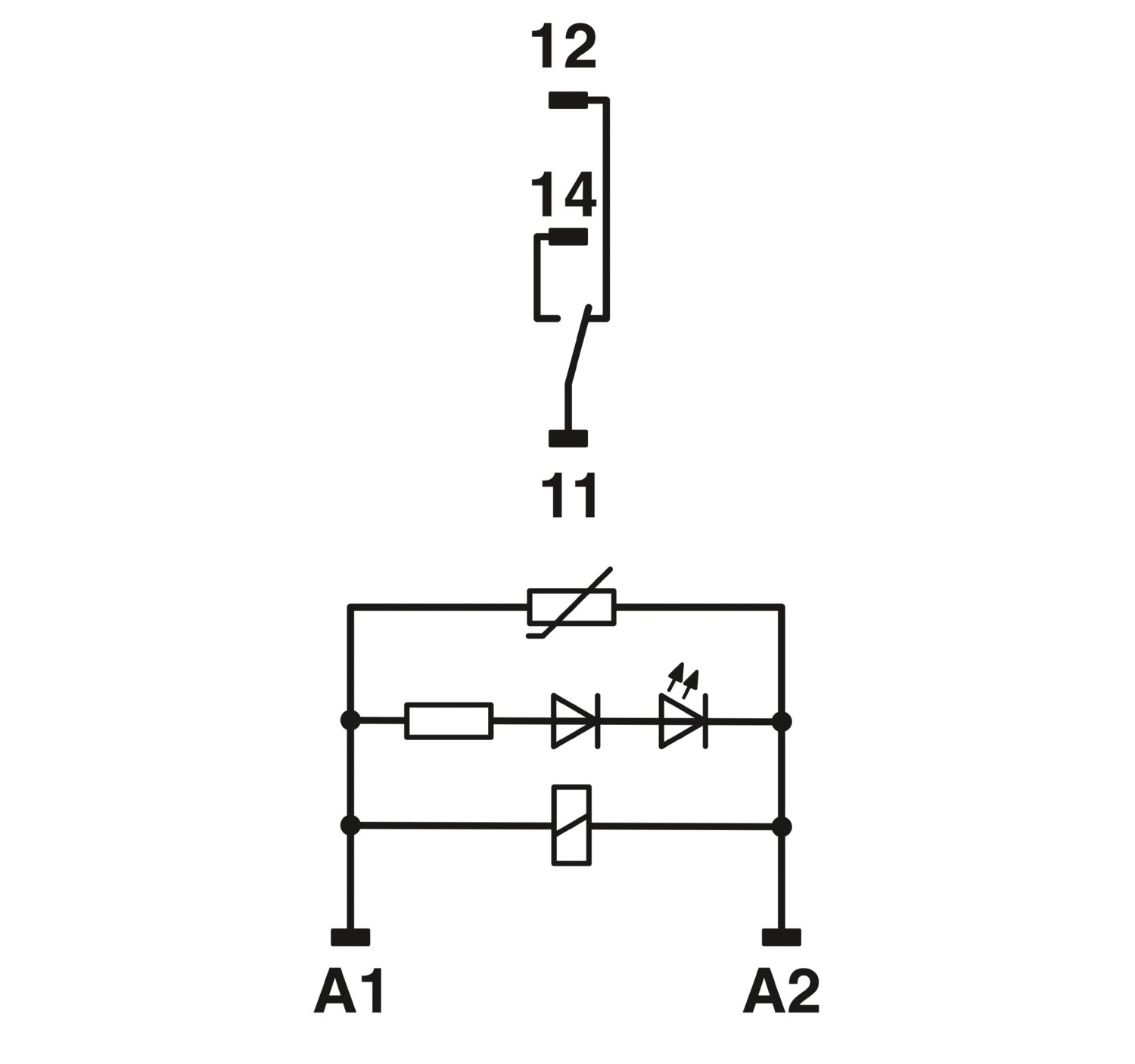

Circuito de protección	Varistor
Indicación de la tensión de servicio	LED amarillo

Datos de salida

Conmutar
Tipo de conmutación del contacto	1 conmutador
Tipo de contacto de conmutación	Contacto simple
Material del contacto	AgNi
Tensión de conmutación máxima	250 V AC/DC
Tensión mínima de activación	12 V (para 10 mA)
Corriente constante límite	12 A
Corriente de conexión máxima	30 A (300 ms)
Corriente de conmutación mínima	10 mA (para 12 V)

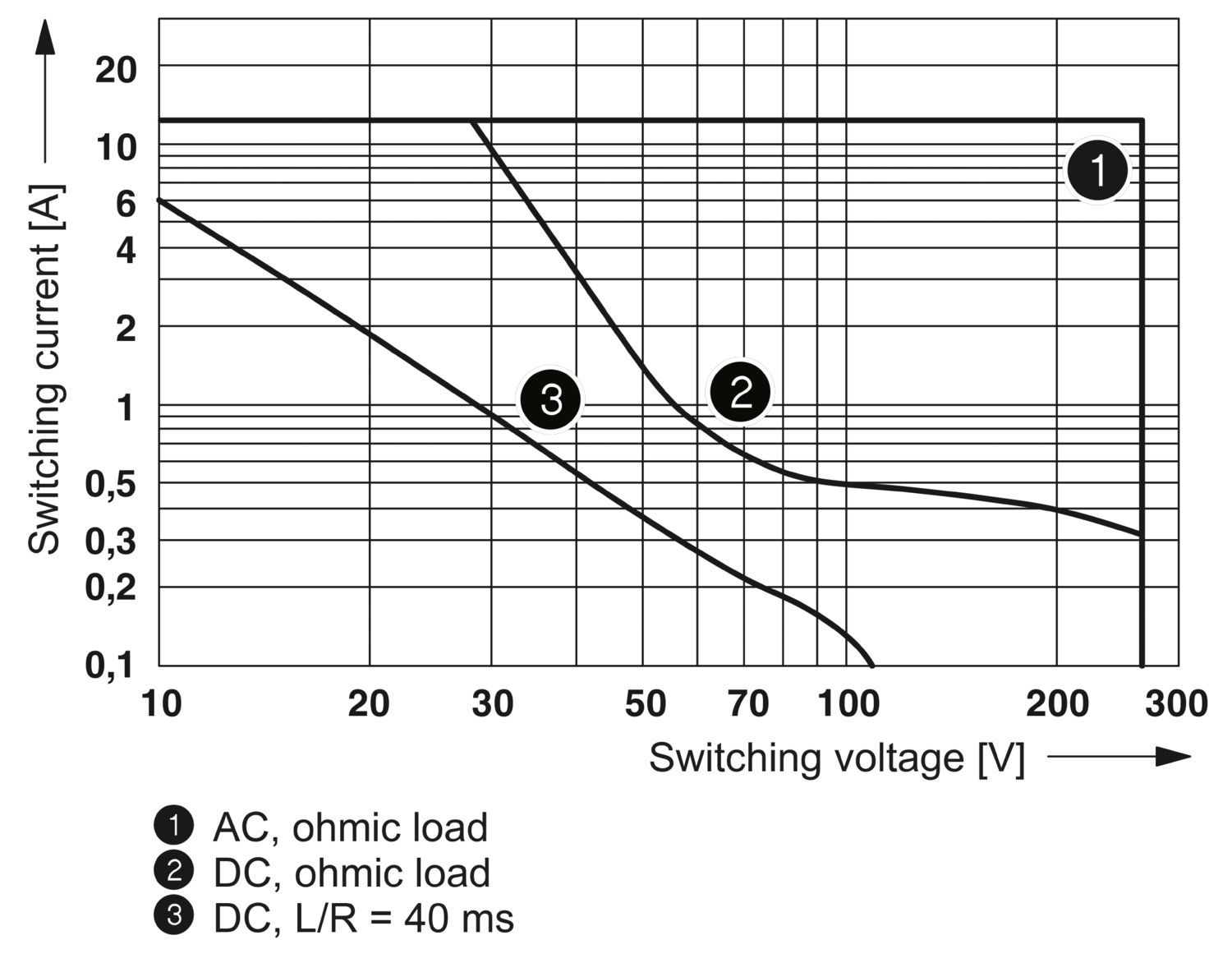

Potencia de ruptura (carga óhmica) máxima	3000 W (con 250 V AC)
		50 W (con 110 V DC)
		80 W (con 220 V DC)
		288 W (con 24 V DC)
		con 440 V AC
		58 W (con 48 V DC)
		48 W (con 60 V DC)
Capacidad de ruptura	2 A (Con 24 V, DC13)
		0,2 A (Con 110 V, DC13)
		0,2 A (Con 250 V, DC13)
		6 A (Con 24 V, AC15)
		6 A (con 120 V, AC15)
		6 A (con 250 V, AC15)

Datos de conexión

Lado de excitación
Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14
Lado de contactos
Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14

Dimensiones

Anchura	16 mm
Altura	78,5 mm
Profundidad	71 mm

Datos del material

Color	verde (RAL 6021)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Temperatura ambiente (servicio)	-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 85 °C

Normas y especificaciones

Normas/especificaciones	IEC 60664
	EN 50178

Montaje

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición para el montaje	discrecional

Código de artículo	2834339
Unidad de embalaje	5 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	DK6319
Página del catálogo	Página 394 (C-7-2015)
GTIN	4046356044226
Peso por unidad (incluido el embalaje)	68,62 g
Peso por unidad (sin incluir el embalaje)	65,8 g
Número de tarifa arancelaria	85364900
País de origen	CN

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
