HC-M-06-MOD-ST
-
Módulo de insertos de contactos
1663459

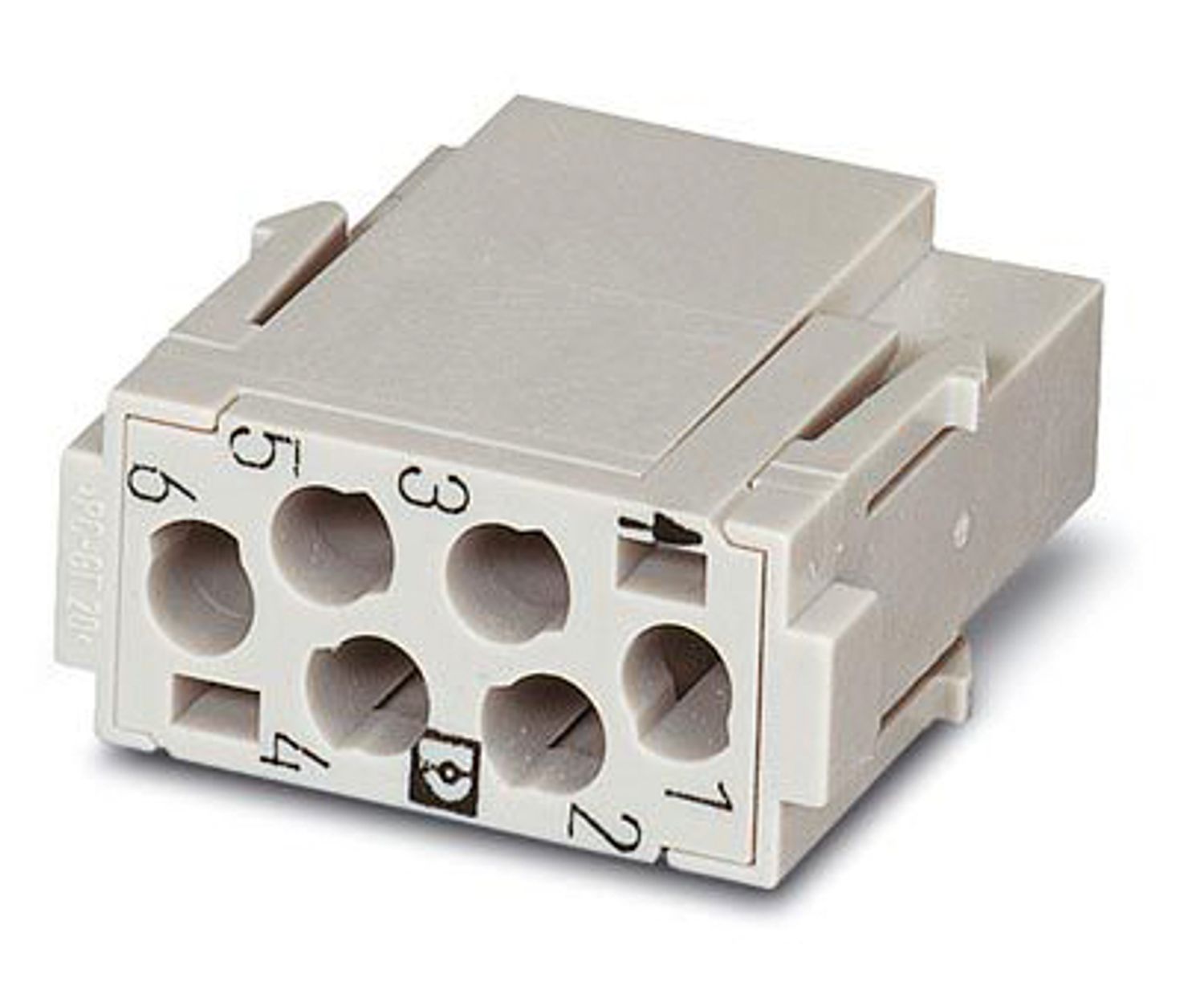

Módulo de insertos de contactos HEAVYCON, macho, 6 polos, conexión engastada
Detalles de producto
Generalidades | Para cajas HEAVYCON de la construcción B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, contactos de engarce CK2,5-ED... (contactos de engarce no incluidos en el volumen de entrega) |
Indicaciones de montaje | Altura de carcasa ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
Tipo de producto | Inserto de contactos modular |
Serie | HC-M-06 |
Aplicación | Potencia |
Número de polos | 6 |

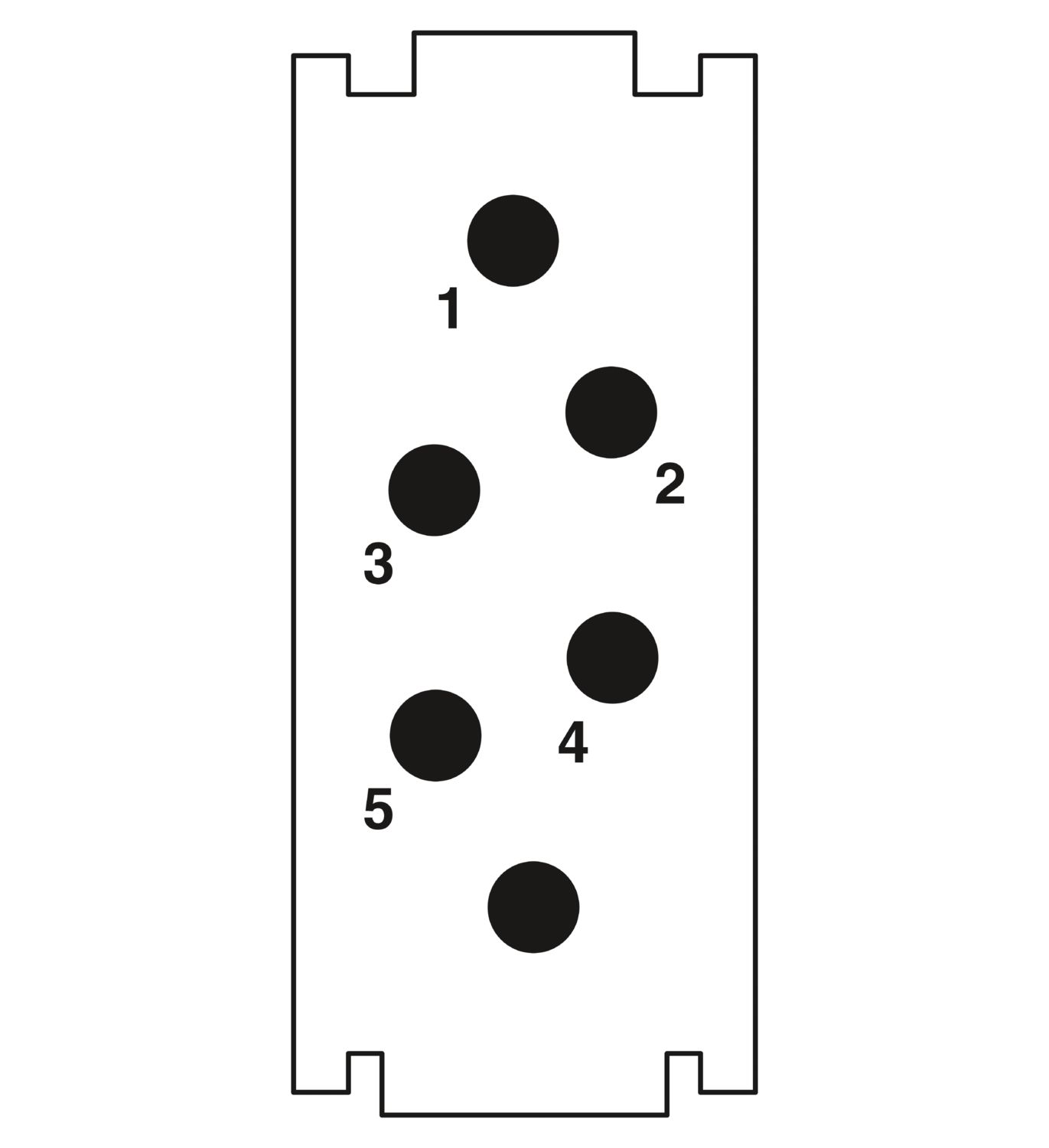

Cara de enchufe | 6 |
Numeración de contacto | 1 - 6 |
Cantidad de los puestos de módulo | 1 |
Tipo de material del contacto | mecanizado |
Propiedades de aislamiento | |
Categoría de sobretensión | III |
Grado de polución | 3 |
Tecnología de conexión | |
Tecnología de conexión | Conexión crimpada |
Conexión de conductores | |
Sección de conexión | 0,5 mm² ... 4 mm² |
Sección de conexión AWG | 20 ... 12 |
Longitud a desaislar del conductor individual | 7,5 mm |

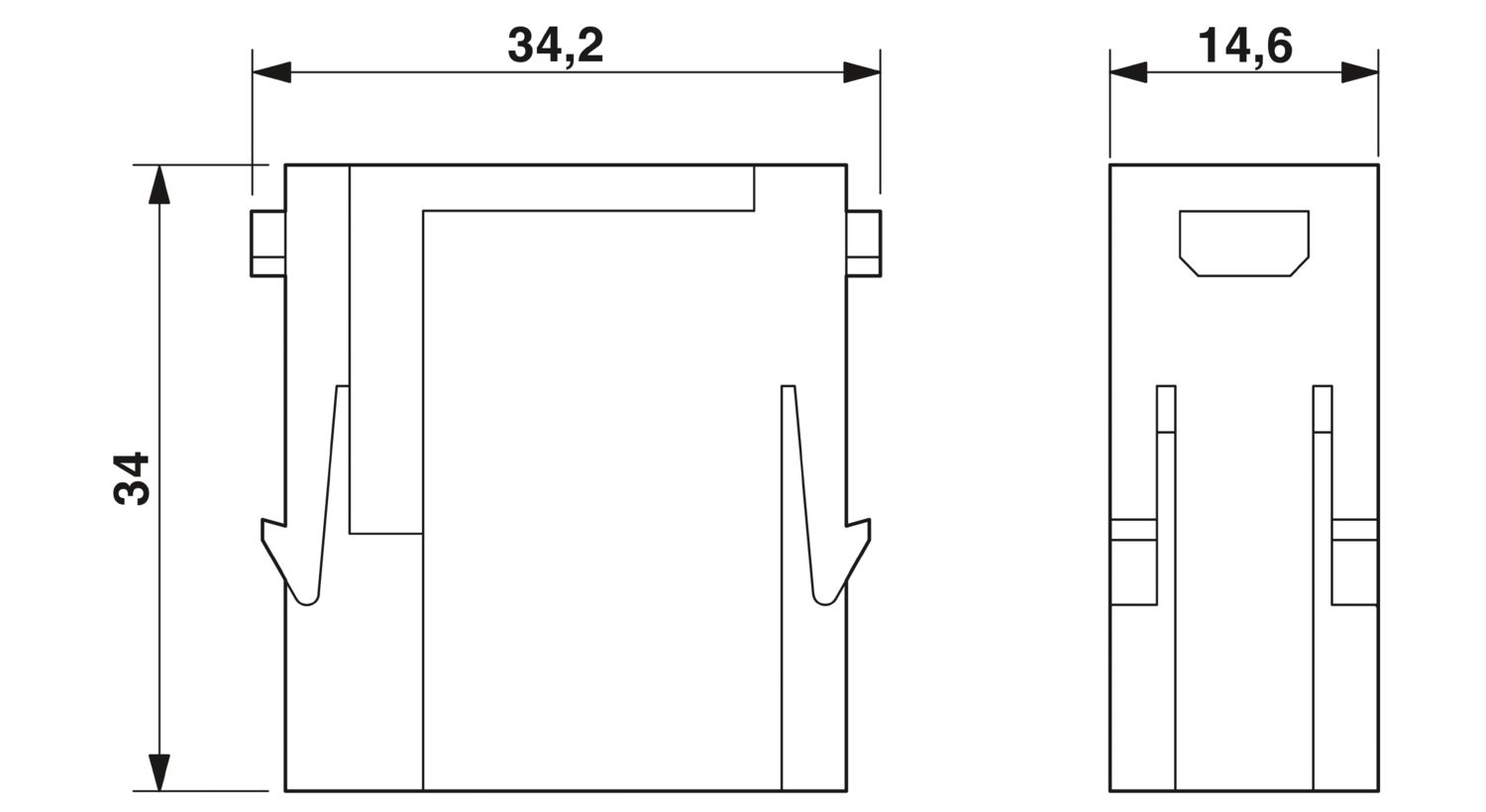

Esquema de dimensiones |
|
Anchura | 34,2 mm |
Altura | 34 mm |
Longitud | 14,6 mm |
Parámetros mecánicos | |
Altura mínima de carcasa | 52 mm |
Diámetro de contacto | 2,5 mm |
Tensión de dimensionamiento (III/3) | 500 V |
Tensión transitoria de dimensionamiento | 6 kV |

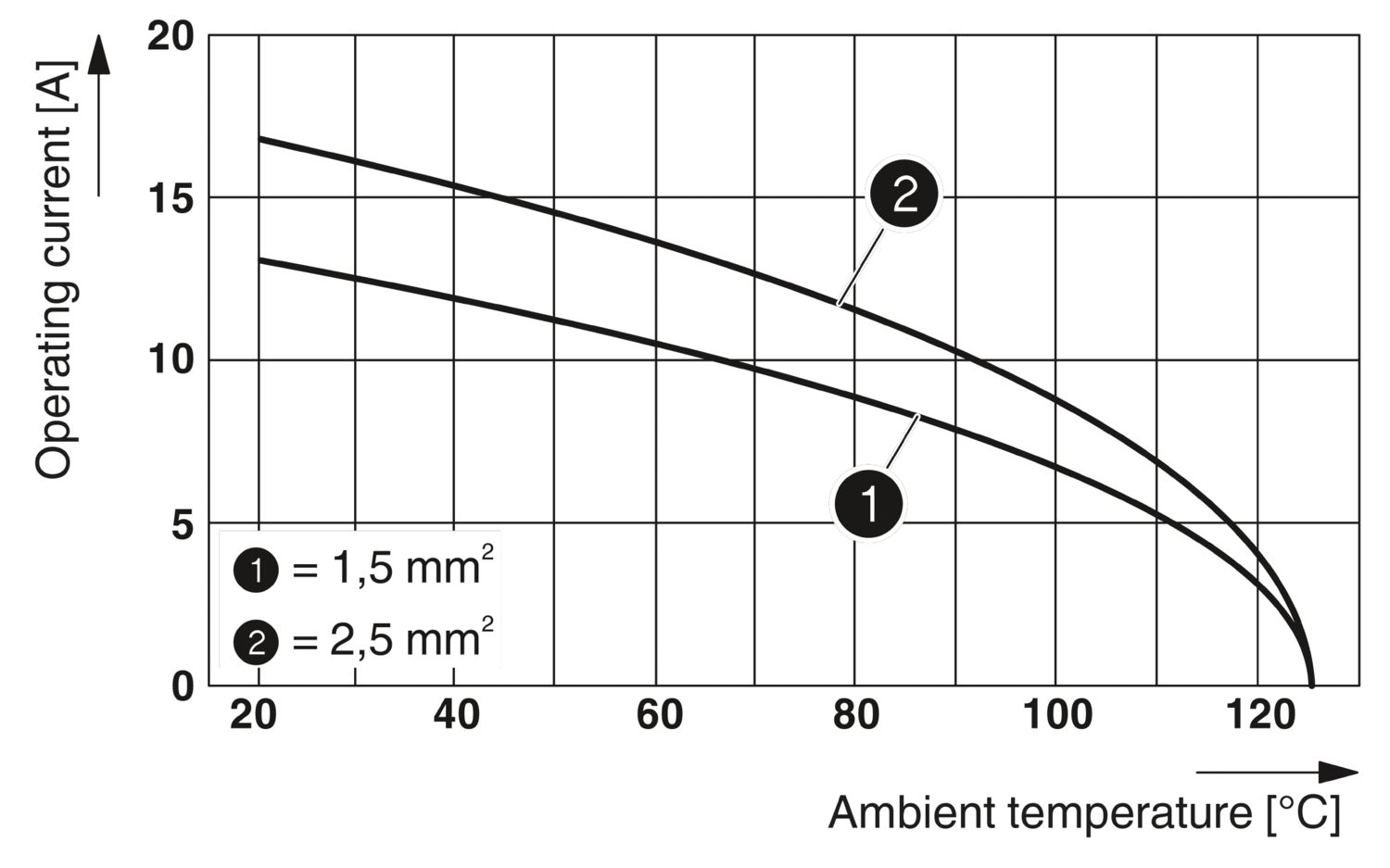

Corriente asignada | 16 A |
Datos mecánicos | |
Ciclos de enchufe | ≥ 500 |
Clase de inflamabilidad según UL 94 | V0 |
Material contacto | Aleación de cobre |
Material superficie del contacto | Ag (alternativamente Au) |
Material soporte de contactos | PC |
Condiciones ambientales | |
Temperatura ambiente (servicio) | -40 °C ... 125 °C |
Código de artículo | 1663459 |
Unidad de embalaje | 2 Unidades |
Cantidad mínima de pedido | 2 Unidades |
Clave de producto | AF7ACB |
Página del catálogo | Página 557 (C-4-2015) |
GTIN | 4017918123260 |
Peso por unidad (incluido el embalaje) | 10,85 g |
Peso por unidad (sin incluir el embalaje) | 10,3 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE |
EU RoHS | |
Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
|
EU REACH SVHC | |
Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
Productos compatibles
-
-
CK2,5-ED-0,75ST AG - Contacto crimpado 1663585
-
CK2,5-ED-1,00ST AG - Contacto crimpado 1663598
-
CK2,5-ED-1,50ST AG - Contacto crimpado 1663608
-
CK2,5-ED-2,50ST AG - Contacto crimpado 1663611
-
CK2,5-ED-3,00ST AG - Contacto crimpado 1663624
-
CK2,5-ED-4,00ST AG - Contacto crimpado 1663637
-
CK2,5-ED-0,50M AG - Contacto crimpado 1273667
-
CK2,5-ED-0,75M AG - Contacto crimpado 1273666
-
CK2,5-ED-1,00M AG - Contacto crimpado 1273665
-
CK2,5-ED-1,50M AG - Contacto crimpado 1273664
-
CK2,5-ED-2,50M AG - Contacto crimpado 1273663
-
CK2,5-ED-3,00M AG - Contacto crimpado 1273648
-
CK2,5-ED-4,00M AG - Contacto crimpado 1273620
-
CK2,5-ED-0,37ST AU - Contacto crimpado 1585663
-
CK2,5-ED-0,50ST AU - Contacto crimpado 1674804
-
CK2,5-ED-1,00ST AU - Contacto crimpado 1674781
-
CK2,5-ED-1,50ST AU - Contacto crimpado 1674778
-
CK2,5-ED-2,50ST AU - Contacto crimpado 1674817
-
CK2,5-ED-4,00ST AU - Contacto crimpado 1674794
-
CK2,5-ED-0,37M AU - Contacto crimpado 1273603
-
CK2,5-ED-0,50M AU - Contacto crimpado 1273601
-
CK2,5-ED-1,00M AU - Contacto crimpado 1273582
-
CK2,5-ED-1,50M AU - Contacto crimpado 1273581
-
CK2,5-ED-2,50M AU - Contacto crimpado 1273572
-
CK2,5-ED-4,00M AU - Contacto crimpado 1273568
-
CRIMPFOX-TC 4 - Tenaza de crimpado 1212113
-
UNIFOX RT-CK 2.5 - Herramienta para desbloquear 1072067
