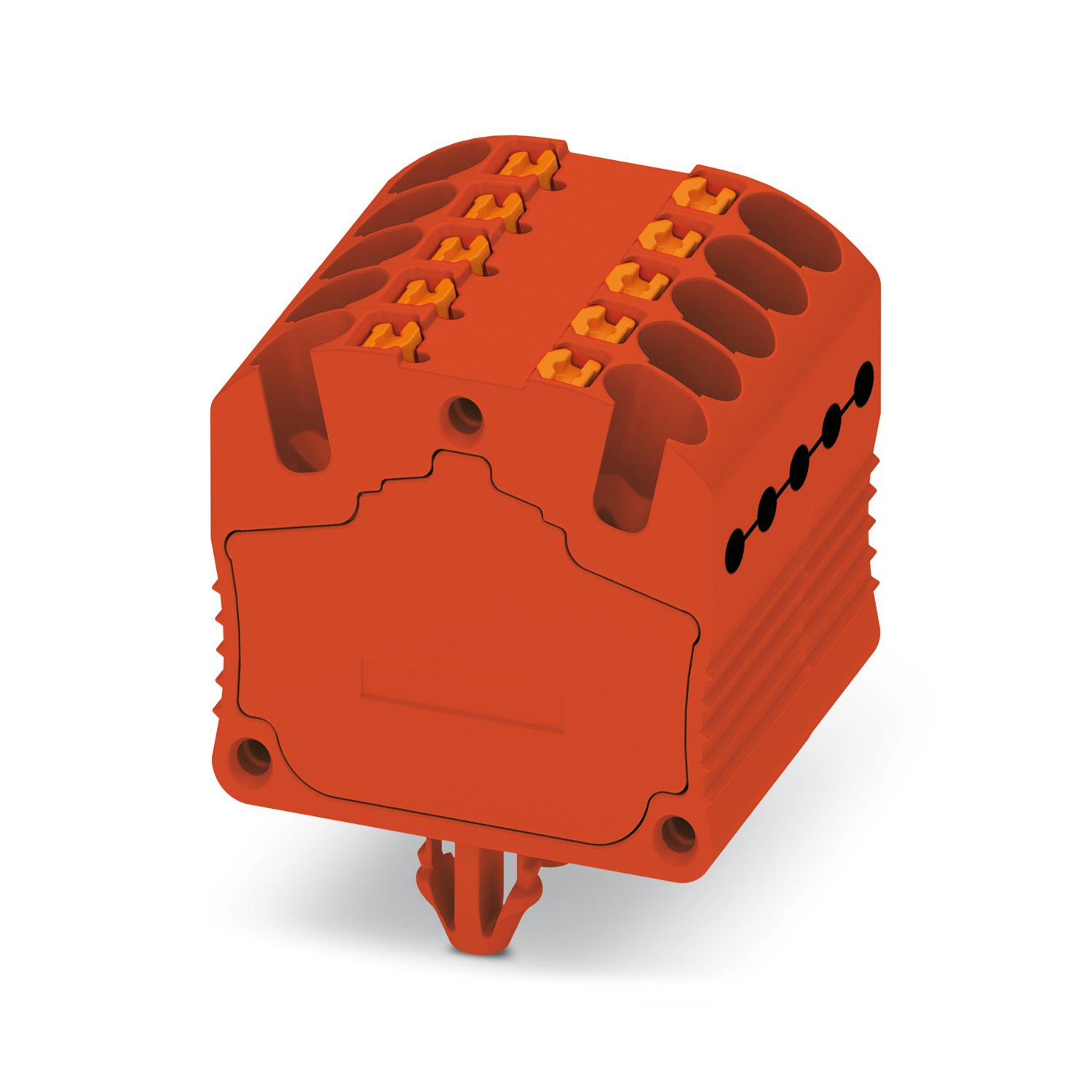

MP 10X1,5-RZ RD - Microborne de paso - 3248394

Propiedades del artículo

Propiedades eléctricas

Tensión transitoria de dimensionamiento	6 kV

Datos de conexión

Número de conexiones por piso	10
Sección nominal	1,5 mm²
Sección de dimensionamiento AWG	14
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A1 / B1
Conexión según norma	IEC 60947-7-1/IEC 60947-7-2
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 16 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de cable flexible [AWG]	26 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 1,5 mm²
Corriente nominal	17,5 A
Corriente de carga máxima	17,5 A
Tensión nominal	500 V
Sección de conexión directamente enchufable
Sección de conductor rígido	0,34 mm² ... 1,5 mm²
Sección de cable rígido [AWG]	24 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 1,5 mm²

Dimensiones

Datos del material

Color	rojo
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	125 °C

Ensayos eléctricos

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 1,5 mm²	0,18 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Propiedades mecánicas

Ensayos mecánicos

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	Placa de montaje conductora
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,14 mm²/0,2 kg
	1,5 mm²/0,4 kg
Resultado	Prueba aprobada

Condiciones medioambientales y de vida útil

Envejecimiento
Ciclos de temperatura	192
Resultado	Prueba aprobada
Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada

Normas y especificaciones

Conexión según norma	IEC 60947-7-1/IEC 60947-7-2

Montaje

Código de artículo	3248394
Unidad de embalaje	20 Unidades
Cantidad mínima de pedido	20 Unidades
Clave de producto	BE2269
GTIN	4055626309880
Peso por unidad (incluido el embalaje)	10,13 g
Peso por unidad (sin incluir el embalaje)	10,13 g
Número de tarifa arancelaria	85369010
País de origen	PL

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
