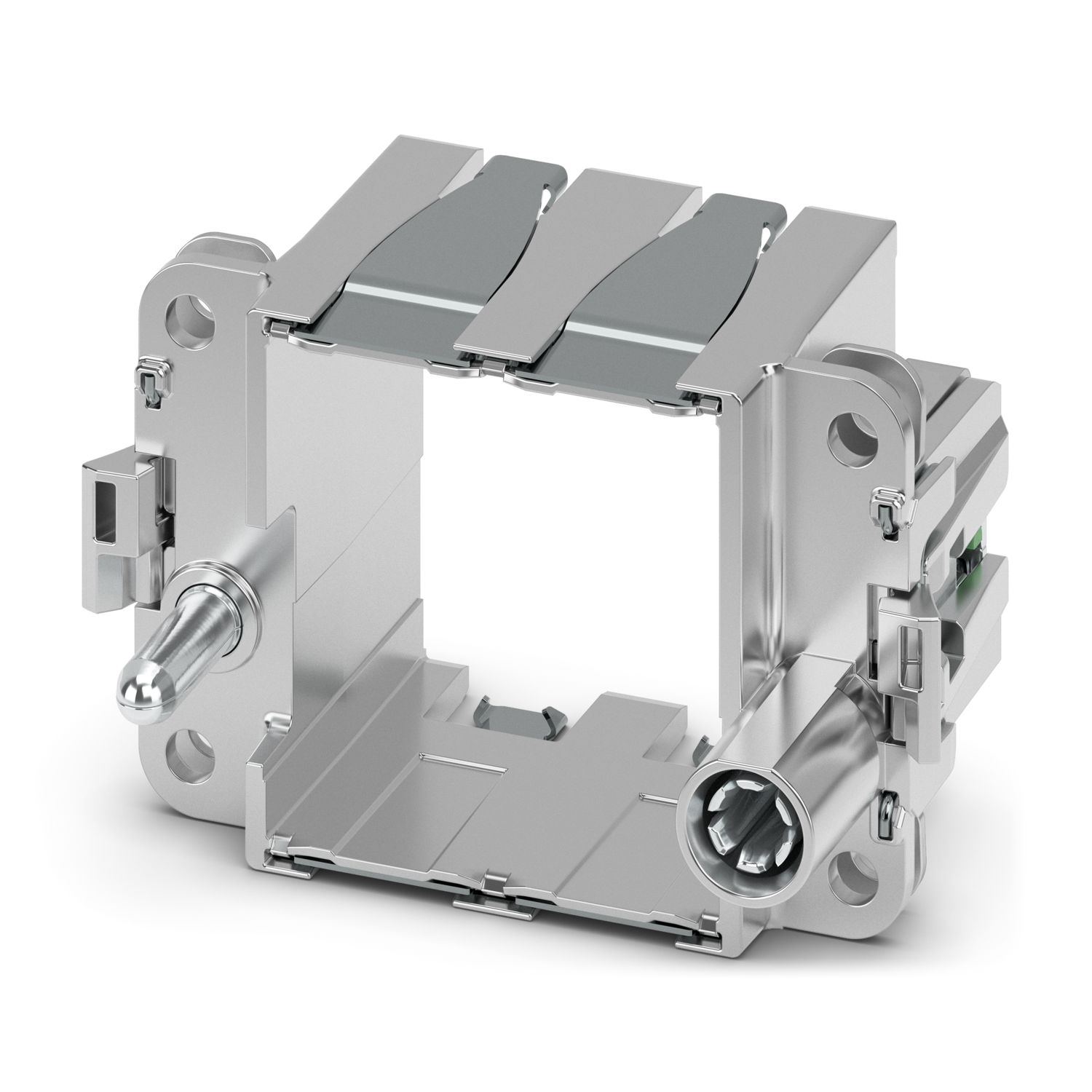

HC-M-B06-MFH-H-CI
-
Marco para soporte de módulos
1721367
Marco para soporte de módulos, tamaño: B06, tipo : para lado aéreo (A, B, C, ...), 0,5 mm2 ... 6 mm2, aplicación: Marco para soporte de módulos
Detalles de producto
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Tipo de producto | Marco para soporte de módulos |
| Serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Aplicación | Marco para soporte de módulos |
| Construcción | B6 |
| Cantidad de los puestos de módulo | 2 |
| Tipo de borde | Marco para soporte de módulos |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 6 mm² (para conductores PE) |

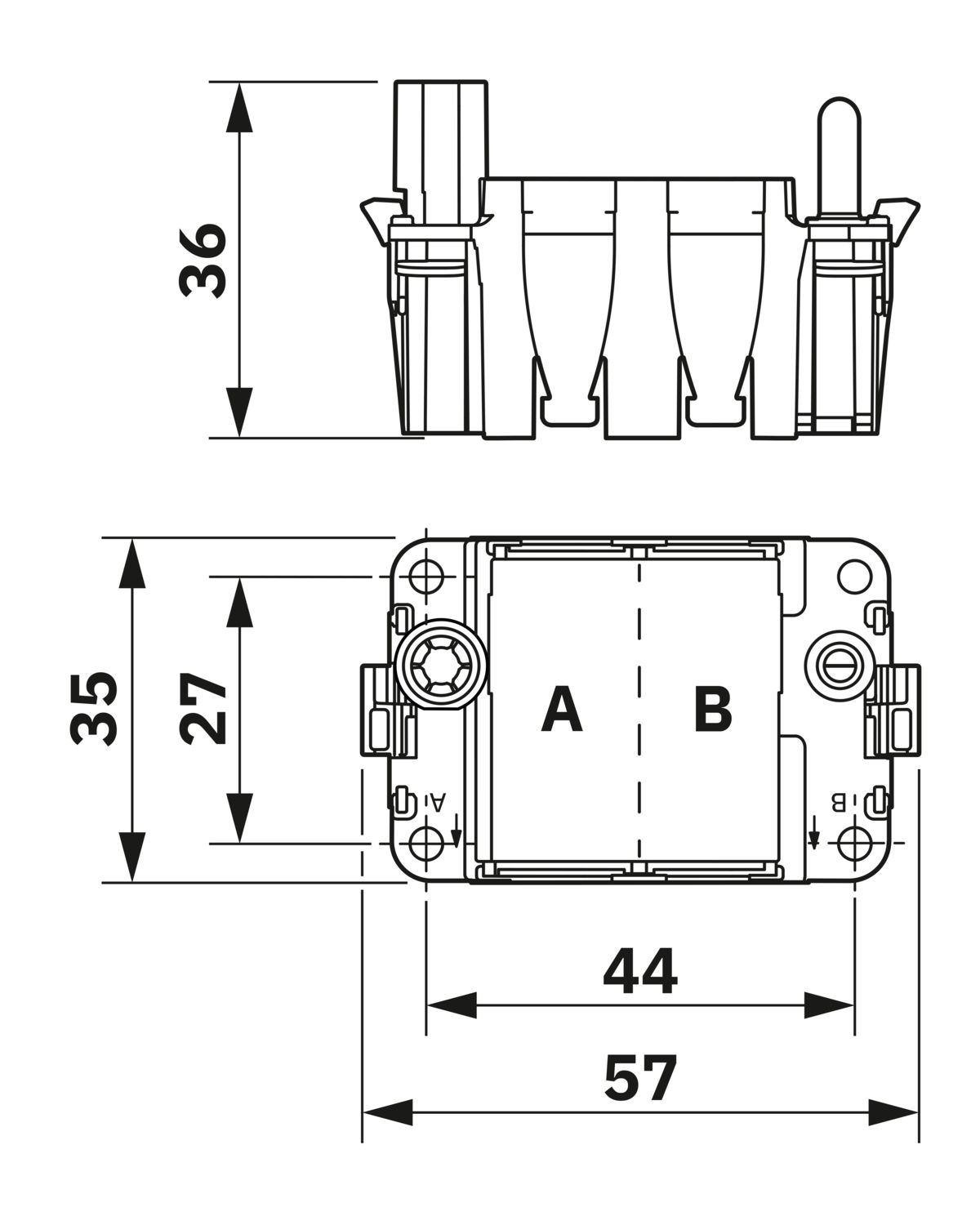

| Esquema de dimensiones |
|
| Anchura | 34,9 mm |
| Altura | 36 mm |
| Longitud | 51 mm |
| Material soporte de contactos | Aleación de fundición inyectada de cinc |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Encaje sin herramientas en todas las carcasas de plástico y metal de las series HEAVYCON STANDARD y EVO, así como en las carcasas de metal de la serie HEAVYCON ADVANCED |
Sus ventajas
Ahorro de tiempo considerable y manejo mejorado: instalación y montaje sin herramientas muy sencillo gracias a la tecnología de conexión push-in y al innovador bloqueo Click-in
Instalación y montaje sin herramientas de la conexión PE mediante tecnología de conexión push-in
El tiempo de instalación más breve en comparación con otras tecnologías de conexión
Cableado rápido y sin esfuerzo, en particular en lugares estrechos
Instalación segura: bloqueo audible y perceptible de los insertos de contactos en la carcasa para conectores
Conexión enchufable fiable: el inserto de contactos Click-in encaja a prueba de golpes y vibraciones en la carcasa según DIN EN 61373
Fácil integración: los insertos de contactos Click-in encajan en todas las carcasas de plástico y metal de las series HEAVYCON STANDARD y EVO
Cableado y manejo seguros mediante actuador de distinto color
Resistente a vibraciones y golpes según DIN EN 61373
