DC-B 6-SET-3D-M25-M-7X4-UT
-
Juego de conectores enchufables
1602300

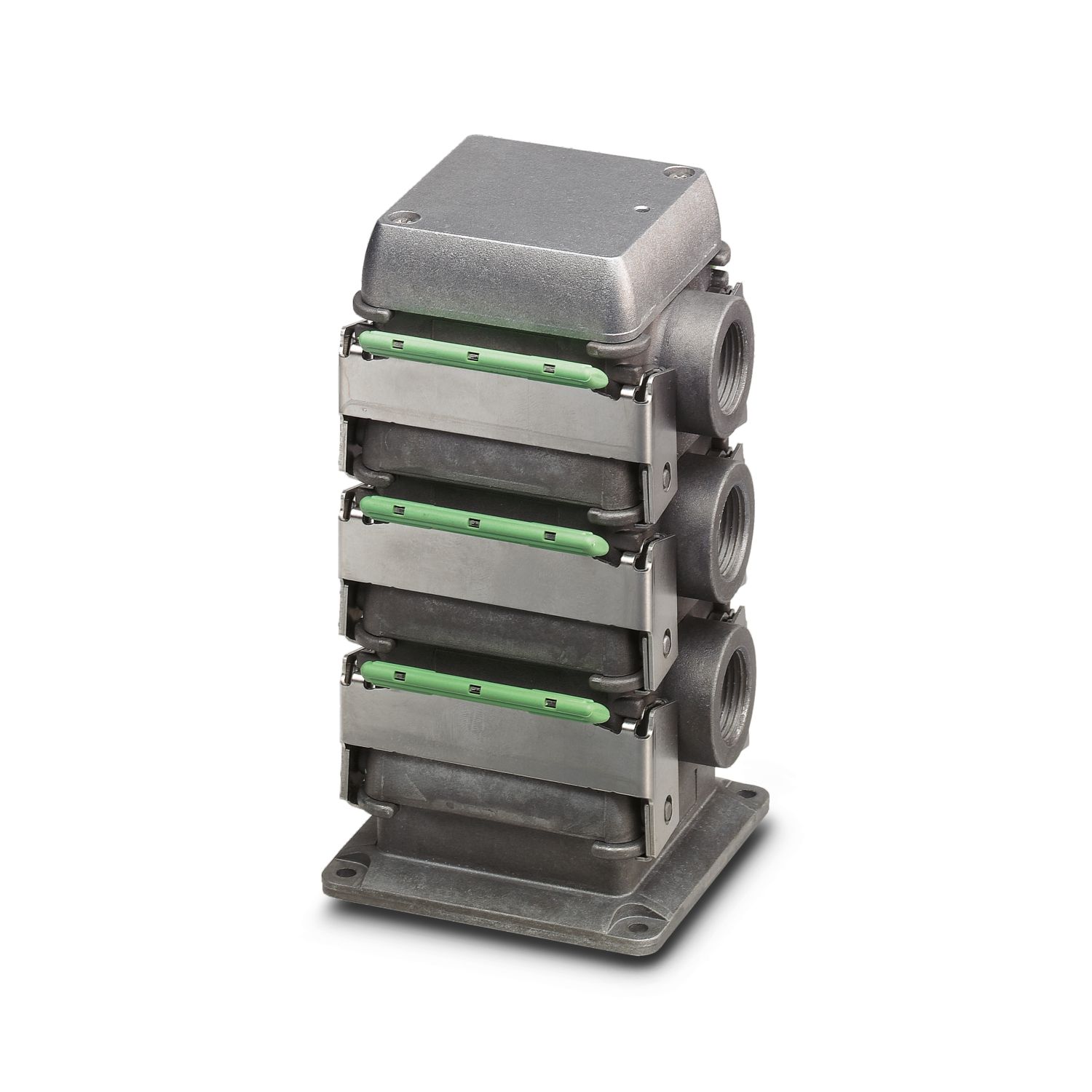

Duplicon, juego de repartidores en aluminio con una carcasa de base (suelo cerrado), con tres carcasas apilables con roscas para prensaestopas M25 (sin prensaestopas), con tres insertos de contactos 6 x 4 mm2 + PE, 400/690 V, 25 A, prensaestopas y una tapa de carcasa, tamaño B6, grado de protección IP67
Detalles de producto
Tipo de producto | Set de conectores enchufables |
Tipo de carcasa | Set de repartidores |
Construcción | DC-B6 |
Número de polos | 6 |
Número de salidas de cable | 3 |
Tipo de atornillado | con rosca M25 |
Existe junta de obturación | sí |
Salida de cables | lateral |
Prensaestopas Pg | sin |
Propiedades de aislamiento | |
Categoría de sobretensión | III |
Grado de polución | 3 |
Corriente de carga máxima | 32 A (L1/L2/L3) |
Tensión de dimensionamiento (II/2) | 1000 V |
Tensión de dimensionamiento (III/2) | 1000 V |
Tensión de dimensionamiento (III/3) | 400 V (L-PE) |
690 V (L-L) | |
630 V | |
Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Tensión transitoria de dimensionamiento (III/3) | 6 kV |
Tensión transitoria de dimensionamiento | 6 kV |
Corriente asignada | 25 A (con una sección de conductor de 4 mm²) |
25 A | |
Resistencia de contacto | 1,5 mΩ |
Corriente nominal IN | 25 A |
Tipo de conexión | Conexión por tornillo |
Tecnología de conexión | Conexión por tornillo |
Sección de conexión | 0,2 mm² ... 4 mm² (6 mm² sin puntera) |
0,2 mm² ... 4 mm² (6 mm² sin puntera) | |
Sección de conexión AWG | 24 ... 12 (AWG 10 sin puntera) |
Par de apriete | 0,5 Nm ... 0,6 Nm |
Longitud a desaislar del conductor individual | 10 mm |

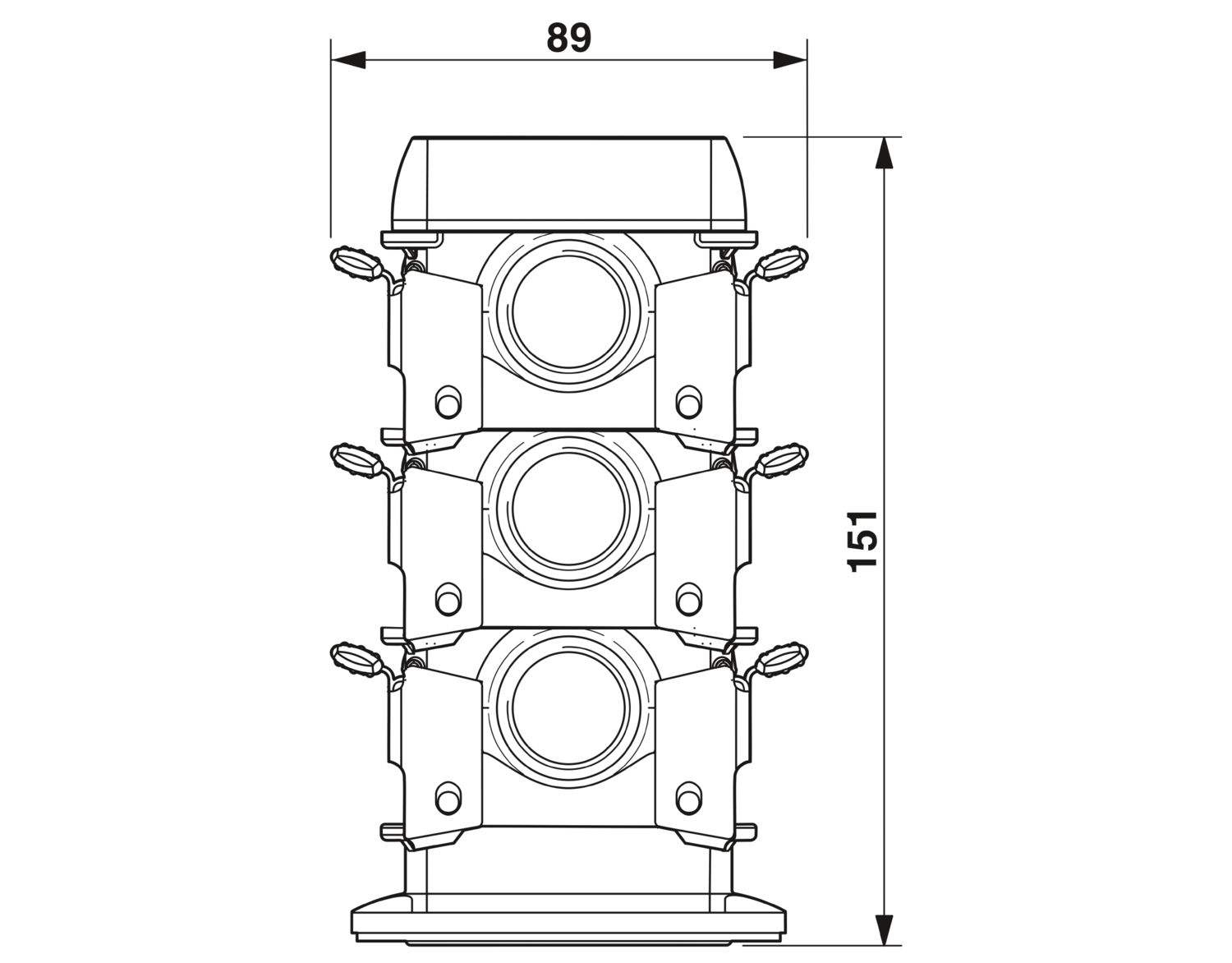

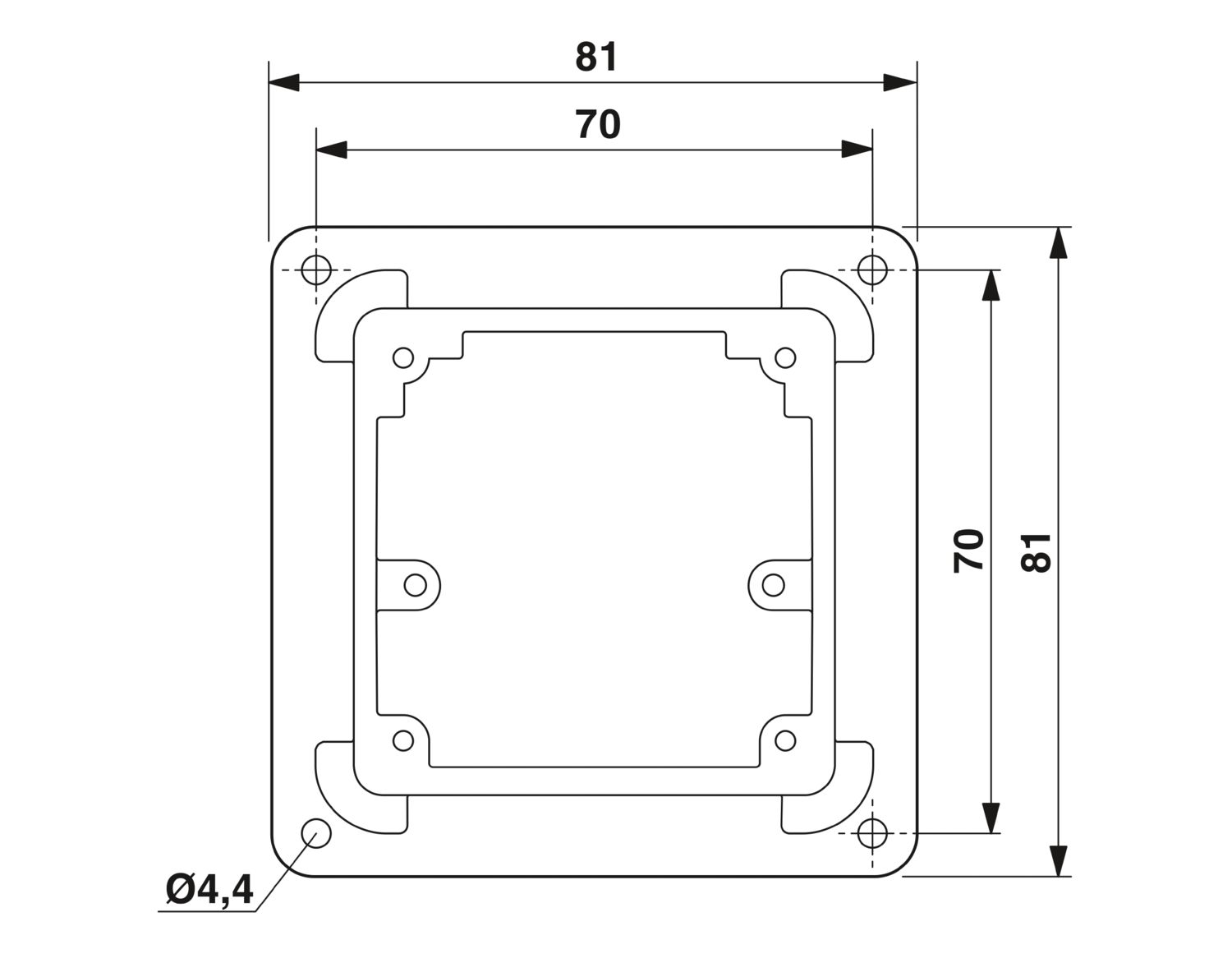

Esquema de dimensiones |
|
Anchura | 75 mm |
Altura | 151 mm |
Longitud | 89 mm |
Color | gris perla |
Material Carcasa | Fundición de aluminio a presión |
Clase de inflamabilidad según UL 94 | V0 |
Grupo material aislante | I |
Material junta | NBR |
Material carcasa | Fundición de aluminio a presión |
Material contacto | Aleación de cobre |
Material superficie del contacto | Ag |
Material soporte de contactos | PA |
Material brida de bloqueo | Acero inoxidable |
Longitud pelado de conductores individuales | 10 mm |
Datos mecánicos | |
Tipo de atornillado | con rosca M25 |
Ciclos de enchufe | ≥ 100 |
Condiciones ambientales | |
Índice de protección | IP65 |
IP66 | |
IP67 | |
IP65/IP66/IP67 | |
Resistencia a los golpes | IK08 |
Temperatura ambiente (servicio) | -40 °C ... 100 °C |
Tipo de montaje | Montaje atornillado |
Código de artículo | 1602300 |
Unidad de embalaje | 1 Unidades |
Cantidad mínima de pedido | 1 Unidades |
Clave de producto | AF7BFX |
Página del catálogo | Página 675 (C-2-2017) |
GTIN | 4046356028004 |
Peso por unidad (incluido el embalaje) | 828,8 g |
Peso por unidad (sin incluir el embalaje) | 807,548 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE |
UNSPSC
UNSPSC 21.0 | 39121409 |
Productos compatibles
-
PC - Estrella de codificación 3040588
-

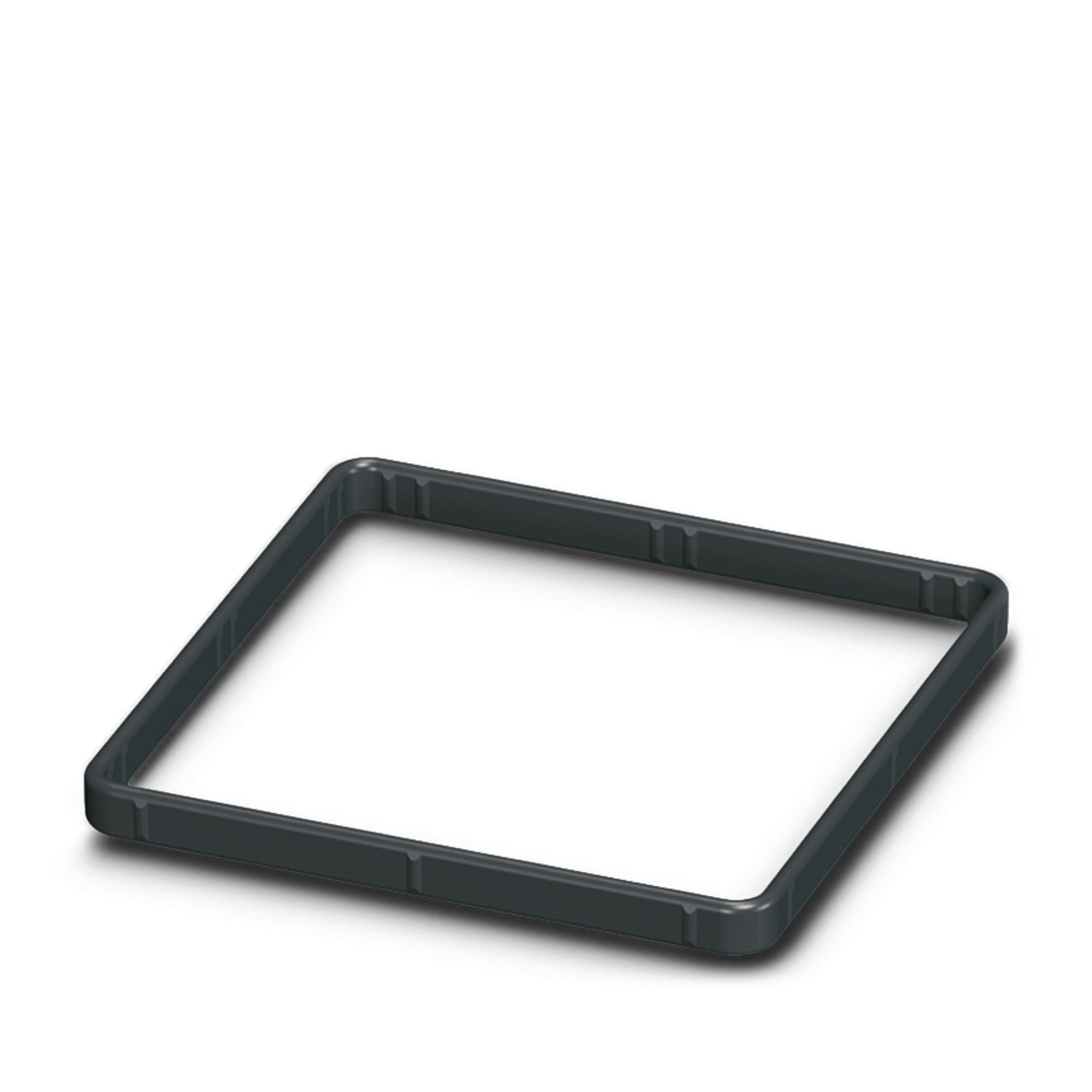

DC-B 6-A-HD-G - Junta 1602326
-

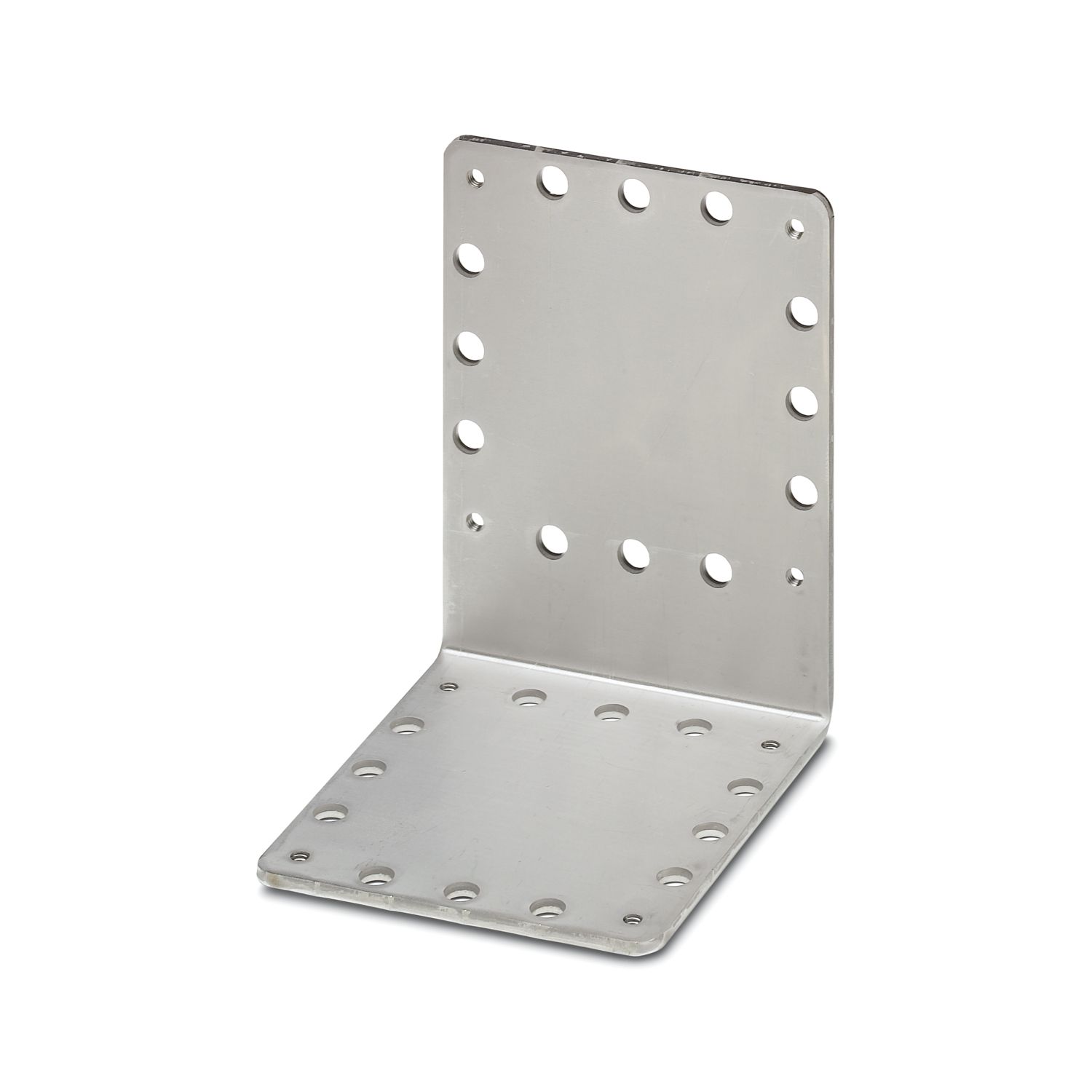

DC-B 6-A-SA - Soporte de montaje 1602313
-
T20-M4X12 - Tornillo 1602410
-

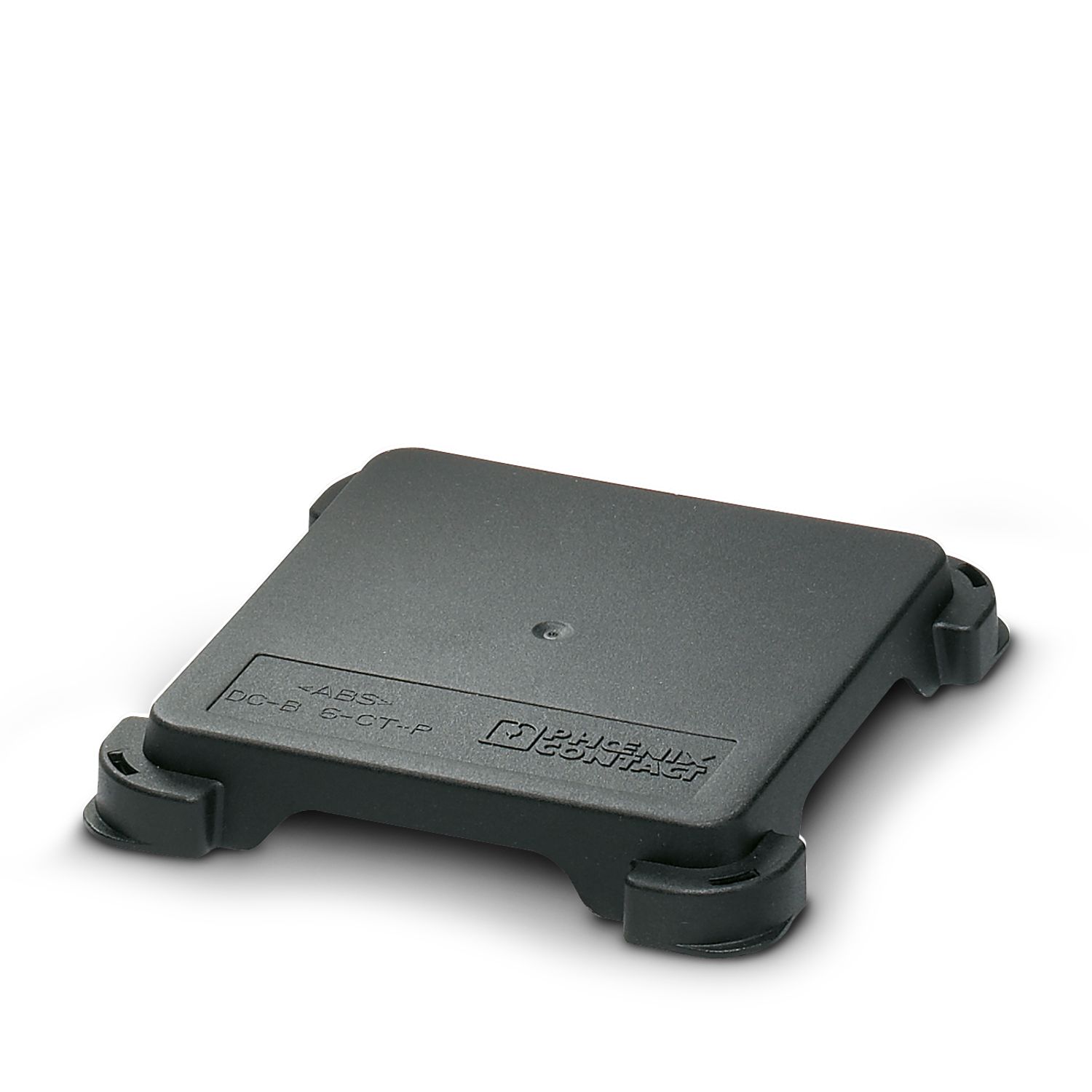

DC-B 6-CT-P - Capuchón protector de polvo 1581078
-
EB 2- 6 - Peine puenteador 0201155
-
HC-M-BS-M25 - Tornillo de cierre 1645859
-
G-INS-M25-M68N-NNES-S - Prensaestopas 1411165
-
G-INSEC-M25-S68N-NCRS-S - Prensaestopas 1411190
-
HC-M-KV-M25(1X10/1X11) - Prensaestopas 1580228
-
G-INS-M25-S68N-NNES-S - Prensaestopas 1424527
-
HC-M-KV-M25(14-21) - Prensaestopas 1646007
