Inserto de contactos, incl. 4 tornillos de fijación
CSA
ID de homologación: 260458| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 19 A | 20 - 12 |
HC-COM-17-ESTC
-
Inserto de contactos
1408465
Inserto de contactos, número de polos: 17+PE, tamaño: COM, contactos de potencia: 0, contactos de mando: 17, número de conexiones por polo: 1, Macho, Conexión crimpada, 200 V, 10 A, 0,14 mm2 ... 2,5 mm2, aplicación: Potencia, solo adecuados para carcasas de plástico
Detalles de producto
| Generalidades | Para contactos engastados CK 1,6-ED... |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-COM |
| Aplicación | Potencia |
| Construcción | COM |
| Número de polos | 17 |
| Cara de enchufe | 17+PE |

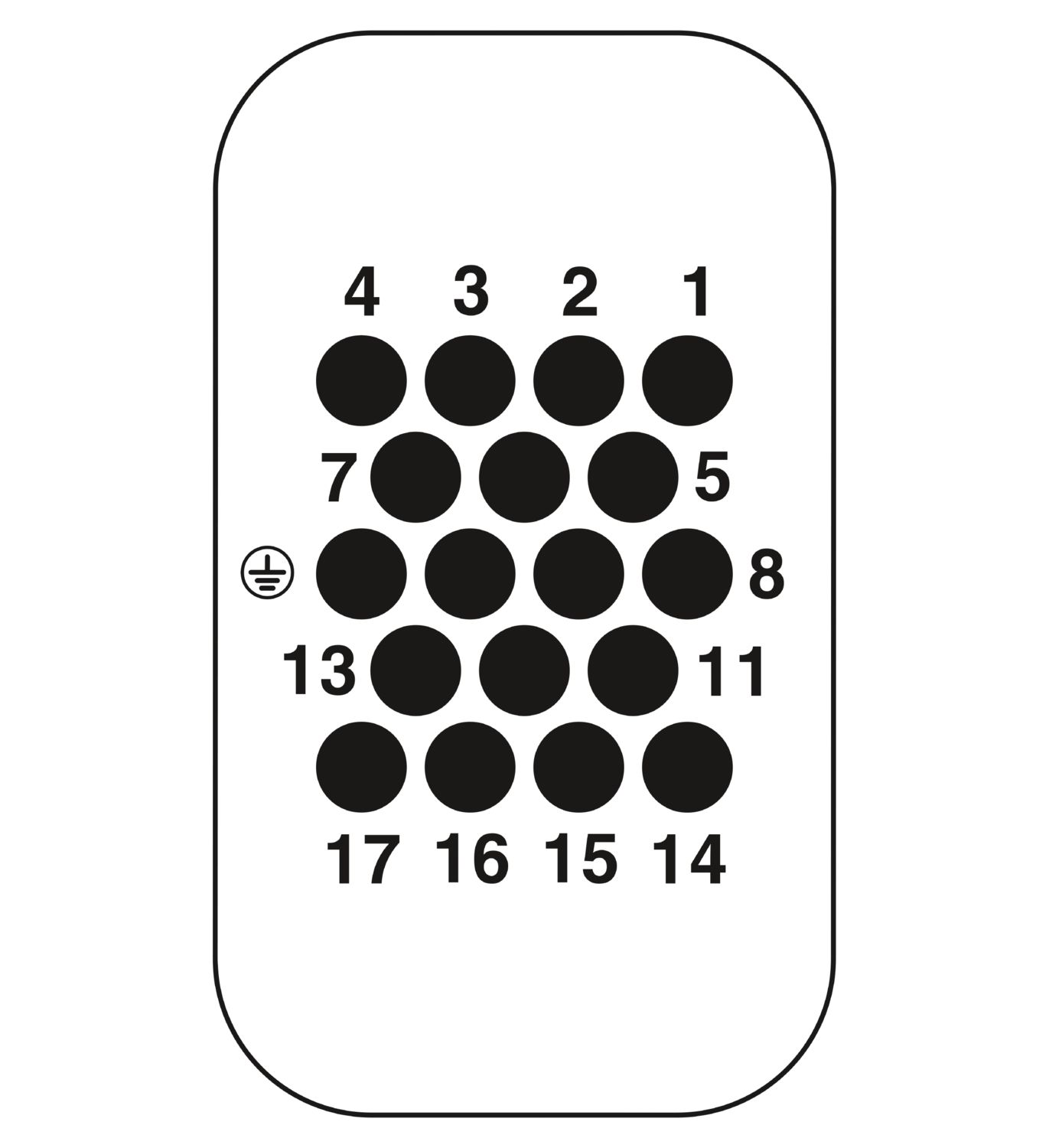

| Numeración de contacto | 1 - 17 |
| Número de conexiones por polo | 1 |
| Número de contactos de potencia | 0 |
| Número de contactos de mando | 17 |
| Tipo de material del contacto | mecanizado |
| estampado | |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |
|
| Anchura | 25,6 mm |
| Altura | 38,7 mm |
| Longitud | 45 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 1,6 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Número de conexiones por polo | 1 |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,14 mm² ... 2,5 mm² |
| Sección de conexión AWG | 26 ... 14 |
| Longitud a desaislar del conductor individual | 8 mm |
| 6 mm (con 2,5 mm²) | |
| Tensión de dimensionamiento (III/2) contactos | 250 V |
| Tensión de dimensionamiento (III/3) | 200 V |
| Tensión asignada Contactos de potencia | 200 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 10 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta Junta perfilada | NBR |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (Incluido el calentamiento de los contactos) |
cUL Recognized
ID de homologación: E118976| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 10,5 A | 22 - 14 |
UL Recognized
ID de homologación: E118976| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 19,5 A | 22 - 14 |
EAC
ID de homologación: RU C-DE.AI30.B.01102
Sus ventajas
Resistente a vibraciones y golpes según DIN EN 61373
