HC-B 10-EBUZZ
-
Inserto de contactos
1647381
Inserto de hembras HEAVYCON, serie B10, 10 polos, 2 conexiones por resorte por contacto
Detalles de producto
| Generalidades | Para carcasa HC-B10 |
| Indicaciones de montaje | Para carcasas h ≥72 mm. Los conectores enchufables deben accionarse sólo sin carga/tensión. |
| Para carcasa del modelo B10. |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-B |
| Construcción | B10 |
| Número de polos | 10 |
| Cara de enchufe | 10+PE |
| Numeración de contacto | 1 - 10 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |

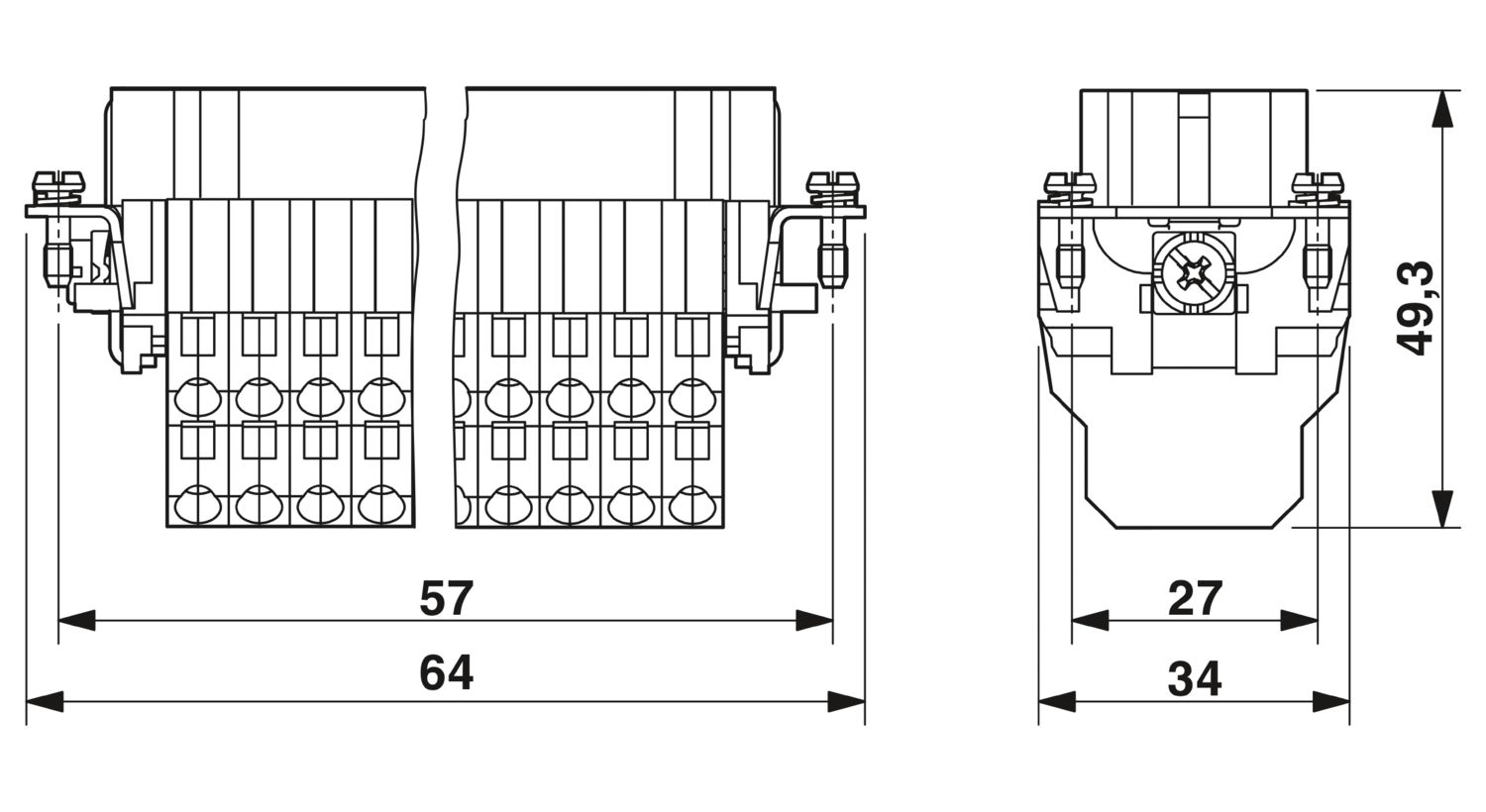

| Esquema de dimensiones |
|
| Anchura | 34 mm |
| Altura | 37 mm |
| Longitud | 64 mm |
| Parámetros mecánicos | |
| Altura mínima de carcasa | 72 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por resorte |
| Conexión de conductores | |
| Sección de conexión | 0,14 mm² ... 2,5 mm² |
| Sección de conexión AWG | 26 ... 14 |
| Longitud a desaislar del conductor individual | 10 mm ±1 mm |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
