SAC-5PT-FB/MB-MBF PBDP SH
-
Distribuidor T
1424713
Distribuidor T, PROFIBUS DP (12 MBit/s), 5-polos, apantallado, Hembra recta M12, codificación: B, a Conector recta M12, codificación: B y Conector recta M12, codificación: B, Rosca M12 fija en la entrada del conector macho
Detalles de producto
| Tipo de producto | Distribuidor T |
| Tipo de sensor | PROFIBUS DP |
| Número de polos | 5 |
| Número de salidas de cable | 2 |
| Apantallado | sí |
| Codificación | B |
| Tipo de rosca | M12 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 1 A (Contacto 2 y 4) |
| 4 A (Contacto 1 y 3) | |
| Medio de transmisión | Cobre |
| Tipo de señal/categoría | PROFIBUS DP, 12 MBit/s |
| Indicación de estado | no |
| Indicación de estado disponible | no |

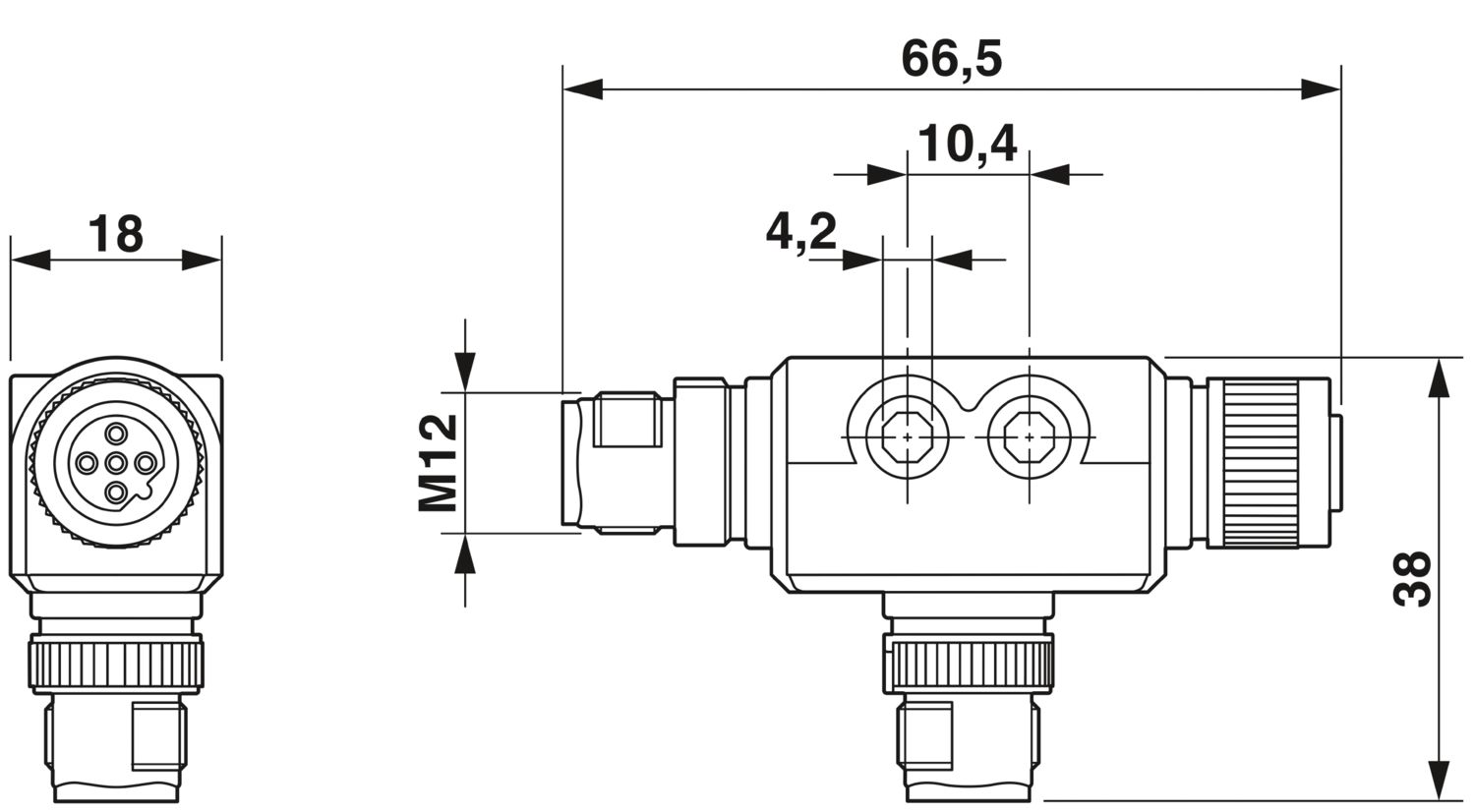

| Esquema de dimensiones |
|
| Altura | 18 mm |
| Longitud | 66,5 mm |
| Material | PBT (Soporte de contactos conector hembra) |
| (Soporte de contactos macho) | |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | NBR |
| Material cuerpo de agarre | PBT |
| Material contacto | CuZn (macho)/CuSn (hembra) |
| Material superficie del contacto | Ni/Au |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión 1 | |
| Construcción | Hembra recta M12 |
| Tipo de codificación | B |
| Conexión 2 | |
| Construcción | Conector recta M12 |
| Tipo de codificación | B |
| Conexión 3 | |
| Construcción | Conector recta M12 |
| Tipo de codificación | B |
| Tipo de señal/categoría | PROFIBUS DP, 12 MBit/s |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -25 °C ... 85 °C (macho / hembra) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | conforme a IEC 61076-2-101 |
Sus ventajas
Aplicación segura en campo gracias a altos grados de protección
Envío fiable de señales - apantallado de 360° en entorno con carga electromagnética
